混凝土结构用的钢筋和钢丝，主要由碳素结构钢和合金结构钢轧制而成。按生产工艺分为：热轧钢筋、冷轧钢筋、冷拉钢筋、冷拔钢筋、热处理钢筋、碳素钢丝、刻痕钢丝和钢绞线等。

热轧钢筋是最为常用的一种钢筋，按力学性能分为：Ⅰ级钢筋（235/370级，即屈服点为235N/mm2，抗拉强度为370N/mm2）、Ⅱ级钢筋（335/510级）、Ⅲ级钢筋（370/570级）和Ⅳ级钢筋（540/835级）；按轧制外形分为：光圆钢筋和带肋钢筋（月牙肋、等高肋）；按钢筋直径大小分为：钢丝（直径3～5mm）、细钢筋（直径6～10mm）、中粗钢筋（直径12～20mm）和粗钢筋（直径大于20mm）。

钢筋的拉伸性能、冷弯性能和焊接性能是钢筋重要的工程特性。拉伸性能可反映钢材的强度和塑性。钢筋按其在单向受拉试验所得拉伸曲线（应力-应变曲线）的性质不同，可分为有明显屈服点的钢筋和无明显屈服点的钢筋。Ⅰ，Ⅱ，Ⅲ，Ⅳ级热轧钢筋均有明显的屈服点，如图5-53所示，屈服点越高，强度也越高。冷轧钢筋、碳素钢丝、刻痕钢丝和热处理钢筋均没有明显的屈服点（图5-54）。通常取相应于残余应变为0.2%的应力作为其假定的屈服强度（或称条件屈服强度），用σ0.2表示。条件屈服强度大致相当于极限抗拉强度的0.86～0.9倍。为了统一起见，《混凝土结构设计规范》规定取条件屈服强度σ0.2为极限抗拉强度σb的0.8倍，即σ0.2=0.8σb。

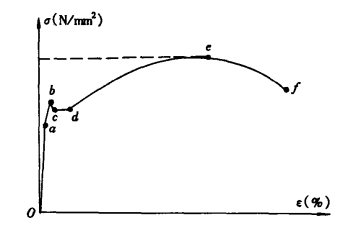

图5-53　有明显屈服点钢筋的应力-应变曲线

图5-54　没有明显屈服点筋钢的应力-应变曲线

当钢筋的应力在比例极限范围以内（即弹性阶段）时，其应力与应变的关系，可用下式表示：

式中　Es——钢材的弹性模量（N/mm2）；

σ——钢材的应力（N/mm2）；

ε——钢材的应变（%）；

钢筋拉伸时的伸长率δ按下式进行计算（图5-55）：

(www.daowen.com)

式中　l0——试件拉伸前的标距。目前有两种试验标距可以采用：短试件取l0=5d；长试件　取l0=10d；

d——钢筋直径；

l——试件拉断后，在原标距范围内，由于残余变形的存在，伸长后的标距尺寸。

钢筋伸长率愈大，塑性性能愈好。表5-6分别以δ5和δ10表示短试件和长试件的伸长率。

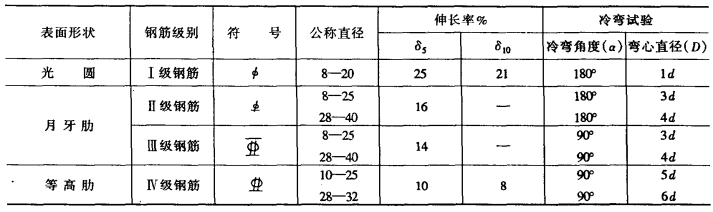

表5-6　钢筋品种及机械性能

钢筋的冷弯性能通过冷弯试验反映，冷弯试验（图5-56）是在常温下将钢筋绕直径D冷弯α角度而不至于出现裂缝的试验过程，通常以冷弯角度α和弯心直径D与钢筋直径d的比值来表示。当弯心直径D愈小，而冷弯角度α值愈大，则塑性性能愈好。

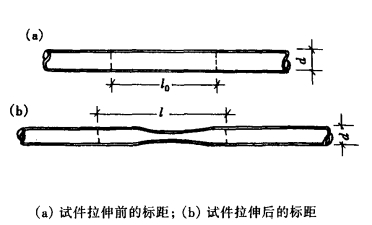

图5-55　钢筋拉伸时试件的标距

图5-56　钢筋的冷弯

α—冷弯角度；D—弯曲直径

伸长率和冷弯试验对钢筋塑性的标志是一致的。塑性好的钢筋，伸长率大，有明显的拉断预兆；塑性差的钢筋，伸长率小，破坏是突然的，具有脆性的特点，没有明显预兆。为了保证构件破坏前有足够的预兆，因此对钢筋品种的选择需要考虑强度和塑性两方面的要求。

钢筋的焊接性能（可焊性）直接影响钢筋焊接质量。钢筋的可焊性指钢筋是否适应通常的焊接方法与工艺的性能。可焊性好的钢筋易于用一般焊接方法和工艺施焊，焊口处不易形成裂纹、气孔、夹渣等缺陷；焊接后钢筋的力学性能，特别是强度不低于原有钢筋，硬脆倾向小。钢材可焊性能的好坏，主要取决于钢材的化学成分。含碳量高将增加焊接接头的硬脆性，含碳量小于0.25%的碳素钢具有良好的可焊性。加入合金元素（如硅、锰、钒、钛等），也将增大焊接处的硬脆性，降低可焊性，特别是硫能使焊接产生热裂纹及硬性。建筑工程中使用的Ⅰ～Ⅲ级钢筋的可焊性均较好，Ⅳ级钢筋可焊性差。
