早期拆卸模板体系:建筑施工技术小节

早拆模板原理是基于短跨支撑早期拆模思想。利用柱头、立柱和可调支座组成竖向支撑,支撑于上下层楼板之间,使原设计的楼板跨度处于短跨(立柱间距<2m)受力状态,在混凝土楼板的强度达到规定标准强度的50%(常温下3~4d),即可拆除梁、板模板及部分支撑。柱头、立柱及可调支座仍保持支撑状态。当混凝土强度增大到足以在全跨条件下承受自重和施工荷载时,再拆去全部竖向支撑。

5.1.9.1 早拆模板体系构造

早拆模板体系柱头为精密铸钢件,柱头顶板(50mm×150mm)可直接与混凝土接触,两侧梁托可挂住梁头,梁托附着在方形管上,方形管可上下移动115mm,方形管在上方时,可通过支承板锁住,用锤敲击支承板则梁托随方形管下落(图5-46)。

模板主梁是薄壁空腹结构,上端带有70mm的凸起,与混凝土直接接触(图5-47)。当梁的两端梁头挂在柱头的梁托上时,将梁支起,即可自锁而不脱落。模板梁悬臂部分(图5-48)挂在柱头的梁托上支起后,能自锁而不脱落。

可调支座插入立柱的下端,与地面(楼面)接触,用于调节立柱的高度,可调范围为0~50mm(图5-49)。

图5-46 早拆柱头

1—支承板;2—方形管;3—梁托

图5-47 模板主梁

图5-48 模板悬臂梁(www.daowen.com)

图5-49 可调支座

支撑可采用碗扣式或扣件式钢管支撑。模板可用钢框胶合板模板或其他模板,模板边框高度为70mm。

5.1.9.2 早拆模板体系的安装与拆除

先立两根立柱,套上早拆柱头和可调支座,加上一根主梁架起一门架,然后再架起另一门架,用横撑临时固定,依次把周围的梁和立柱架起来,再调整立柱高度和垂直度,并锁紧碗扣接头,最后在模板主梁间铺放模板即可。图5-50为安装好的早拆模板体系示意图

模板拆除时,只需用锤子敲击早拆柱头上的支承板,则模板和模板梁将随同方形管下落115mm,模板和模板梁便可卸下来,保留立柱支撑梁板结构(图5-51)。当混凝土强度达到后,调低可调支座,解开碗扣接头,即可拆除立柱和柱头。采用早拆模板体系可加快模板与支撑的周转,节省模板和支撑,具有良好的经济效益。

图5-50 早拆模板体系示意图

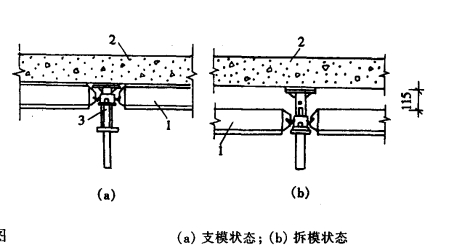

图5-51 早期拆模方法

1—模板主梁;2—现浇楼板;3—早拆柱头
