木模板及其支撑系统一般在加工厂或现场木工棚制成元件，然后再在现场拼装。图5-2是基本元件之一，通常称拼板。拼板的板条厚度一般为25～50mm，宽度不宜超过200mm，以保证干缩时缝隙均匀，浇水后易于密缝，受潮后不易翘曲。但梁底板的板条宽度则不受限制，以减少拼缝，防止漏浆。

图5-2　拼板的构造

1—板条；2—拼条

5.1.2.1　柱子模板

柱模板由两块相对的内拼板夹在两块外拼板之内组成，如图5-3（a）所示。亦可用短横板（门子板）代替外拼板钉在内拼板上，如图5-3（b）所示。有些短横板可先不钉上，作为混凝土的浇筑孔，待浇至其下口时再钉上。

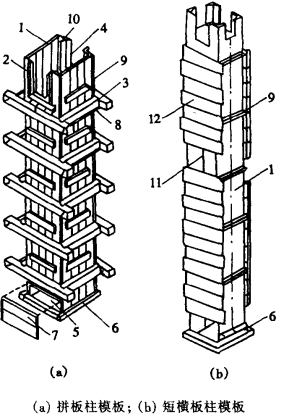

图5-3　柱模板

1—内拼板；2—外拼板；3—柱箍；4—梁缺口；5—清理孔；6—木框；7—盖板；8—拉紧螺栓；9—拼条；10—三角木条；11—浇筑孔；12—短横板(www.daowen.com)

柱模板底部开有清理孔。沿高度每隔约2m开有浇筑孔。柱底部一般有一钉在底部混凝土上的木框，用来固定柱模板的位置。为承受混凝土侧压力，拼板外要设柱箍，柱箍可为木制、钢制或钢木制。柱箍间距与混凝土侧压力大小、拼板厚度有关，由于侧压力是下大上小，因而柱模板下部柱箍较密。柱模板顶部需要开有与梁模板连接的缺口。

5.1.2.2　梁、楼板模板

梁模板主要由底模、侧模、夹木及其支架系统组成，如图5-4所示。底模板用长条模板加拼条拼成，或用整块板条。为承受垂直荷载，在梁底模板下每隔一定间距（800～1200mm）用顶撑（琵琶撑）顶住。顶撑可以用圆木、方木或钢管制成。顶撑底要加垫一对木楔块以调整标高和楔紧顶撑。为使顶撑传下来的集中荷载均匀地传给地面，在顶撑底加铺垫板。多层建筑施工中，应使上、下层的顶撑在同一条竖向直线上。顶撑之间应用纵横向的水平撑或剪刀撑拉结成整体，以防顶撑失稳。侧模板用长板条加拼条制成，为承受混凝土侧压力，底部用夹木固定，上部由斜撑和水平拉条固定（与楼板模板同时安装时，可利用楞木固定）。

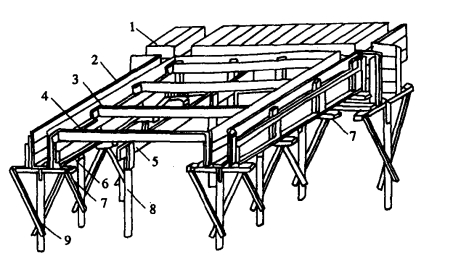

图5-4　有梁楼板模板

1—楼板模板；2—梁侧模板；3—楞木；4—托木；5—杠木；6—夹木；7—短撑木；8—立柱；9—顶撑

如图5-4，楼板模板的底模用木板条或用定型模板拼成，铺设在楞木上。楞木搁置在梁模板外的托木上，若楞木面不平，可以加木楔调平。当楞木的跨度较大时，中间应加设立柱。立柱上钉通长的杠木。底模板应垂直于楞木方向铺钉，应适当调整楞木间距来配合定型模板的规格。

在主梁、次梁模板安装完毕后，才可安装托木、楞木及楼板底模。

如梁或板的跨度等于或大于4m，应使梁或板底模板起拱，防止新浇筑混凝土的荷载使跨中模板下挠。如设计无规定时，起拱高度宜为全跨长度的1/1000～3/1000（木模板为1.5/1000～3/1000；钢模板为1/1000～2/1000）。
