悬吊式脚手架是通过特设的支承点,利用吊索悬吊吊架或吊篮进行砌筑或装修工程操作的一种脚手架。其主要组成部分为:吊架(包括桁架式工作台)或吊篮、支承设施(包括支承挑架和挑梁)、吊索(包括钢丝绳、铁链、钢筋)及升降装置等(图4-59)。对于高层建筑的外装修作业和平时的维修保养,都是一种极为方便,经济的脚手架形式。

吊架或吊篮的形式有:桁架式工作台、框式钢管吊架、小型吊篮和组合吊篮。框式钢管吊架的基本构件是用φ48×3.5钢管焊成的矩形框架(图4-60)。搭设时以3~4榀框架为一组,按2~3m间距排列,用扣件连以钢管大横杆和小横杆,铺设脚手板,装置栏杆、安全网和护墙轮,即成为一组可以上下同时操作的双层吊架。这种吊架主要适用于外装修工程,在屋面上设置悬吊点,用钢丝绳吊挂框架。

图4-59 小型吊篮的构造组成

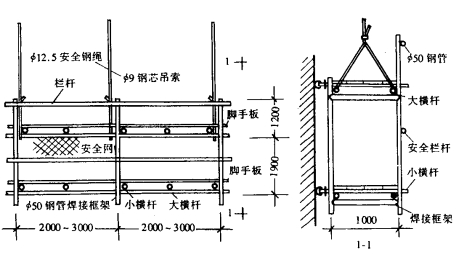

图4-60 框式钢管吊架(www.daowen.com)

悬吊脚手架的悬吊结构应根据工程结构情况和脚手架的用途而定。普遍采用的是在屋顶上设置挑梁(架);用于高大厂房的内部施工时,则可悬吊在屋架或大梁之下;亦可搭设专门的构架来悬挂吊篮。一般要求在屋顶上设置挑梁或挑架必须保证其抵抗力矩大于倾覆力矩的三倍,即P·a>3Wb(图4-61)。在屋顶上设置的电动升降车采用动力驱动时,其抵抗力矩应大于倾覆力矩的四倍。

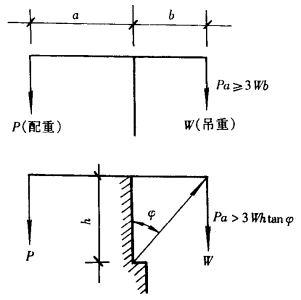

图4-61 挑梁(架)抗倾覆计算简图

吊架的升降方法是悬吊脚手架使用中最重要的环节。选择采用任何升降方法,都必须注意以下事项:①具有足够的提升能力,能确保吊篮(架)平稳地升降;②要有可靠的保险措施,确保使用安全;③提升设备易于操作并可靠;④提升设备便于装拆和运输。根据吊索及使用机械工具的不同,常用的升降方法有如表4-9所列的几种。

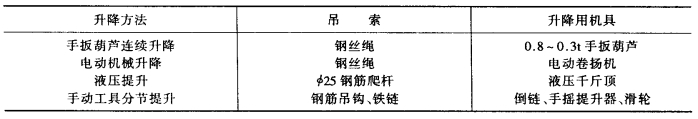

表4-9 悬吊脚手架常用的升降方法
