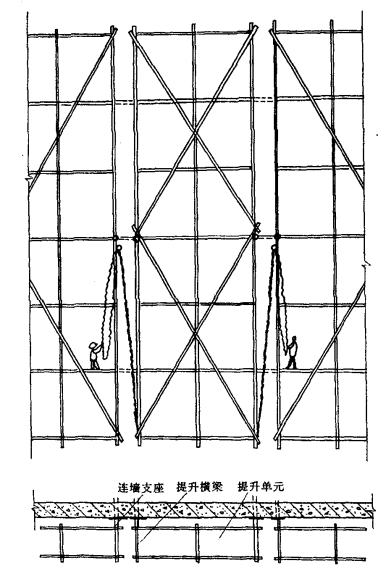

图4-51　互爬式脚手架基本结构

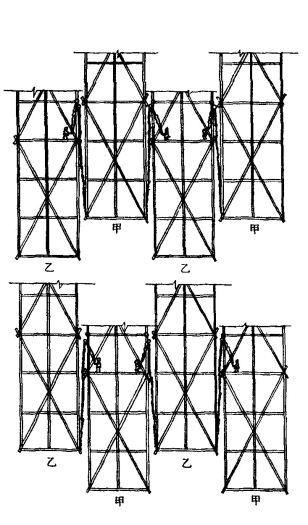

图4-52　互爬式脚手架升降原理

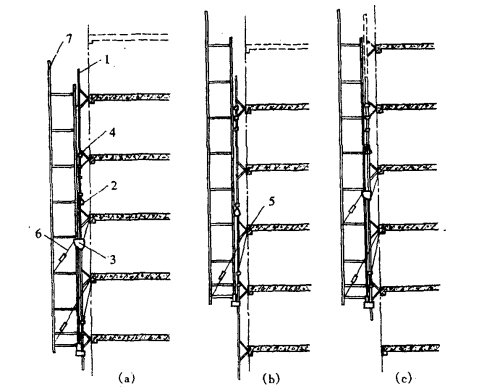

图4-53　导轨式爬架的升降原理

1—导轨；2—导轮；3—提升挂座；4—连墙支杆；5—连墙支座；6—斜拉钢丝绳；7—脚手架

悬挑式脚手架是利用建筑结构边缘向外伸出的悬挑结构来支承外脚手架，将脚手架的荷载全部或部分传递给建筑结构。悬挑脚手架的关键是悬挑支承结构，它必须有足够的强度、稳定性和刚度，并能将脚手架的荷载传递给建筑结构。架体可用扣件式钢管脚手架、碗扣式钢管脚手架和门式脚手架等搭设。一般为双排脚手架，架体高度可依据施工要求、结构承载力和塔吊的提升能力（当采取塔吊分段整体提升时）确定，最高可搭设至12步架，约20m高，可同时进行2～3层作业。

悬挑脚手架的支承结构形式有三种：①悬挂式挑梁（图4-54（a）），型钢挑梁一端固定在结构上，另一端用拉杆或拉绳拉结到结构的可靠部位上。拉杆（绳）应有收紧措施，以便在收紧以后承担脚手架荷载。悬挂式挑梁与结构的连接做法见图4-55；②下撑式挑梁（图4-54（b）），其挑梁受拉，与结构的连接方法见图4-56；③桁架式挑梁（图4-54（c）），通常采用型钢制作，其上弦杆受拉，与结构连接采用受拉构造；下弦杆受压，与结构连接采用支顶构造。桁架式挑梁与结构墙体之间还可以采用螺栓连接做法（图4-57）。螺栓穿于刚性墙体的预留孔洞或预埋套管中，可以方便地拆除和重复使用。

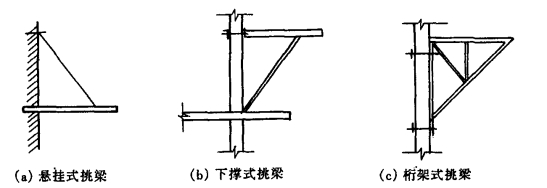

图4-54　挑梁（架）形式(www.daowen.com)

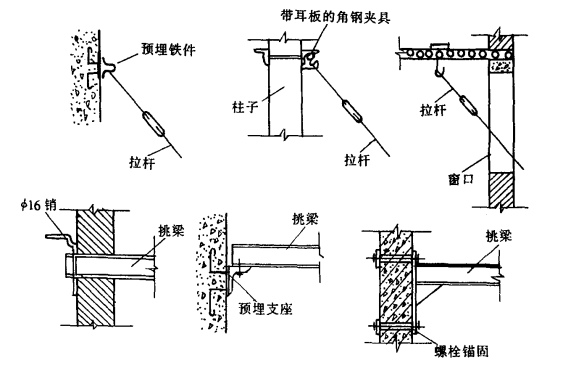

图4-55　悬挂式挑梁与结构的连接做法

支承结构挑梁上一般设置钢排梁，以便在钢排梁上架横梁和搭脚手架。钢排梁可以在地面上整体组装后利用塔式起重机吊装于挑梁上，再用螺栓与之连接；也可分件吊至挑梁上。

钢排梁安装后，在其上安装小横梁（用［8槽钢）作为脚手架立杆的支座，小横梁与钢排梁的连接宜用可移动和可校正的压板式固定，不宜用螺栓连接。小横梁与脚手架立杆的连接宜在槽钢的槽口内电焊短钢管，脚手架的立杆就插在其中，如图4-58所示。

图4-56　下撑式挑梁与结构的连接方法

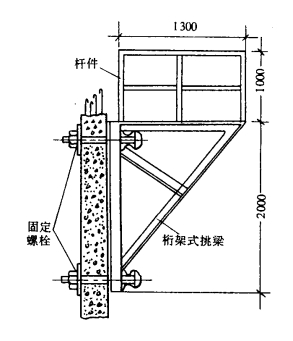

图4-57　桁架式挑梁与墙体间的螺栓连接

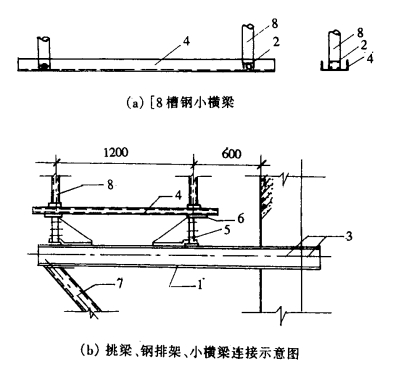

图4-58　挑梁与架体的连接

1—挑梁；2—φ38短钢管；3—挑梁与结构的连接做法；4—槽钢小横梁；5—钢排架；6—压板；7—斜杆；8—脚手架立柱
