附着升降脚手架（亦称爬架）是指采用各种形式的架体结构及附着支承结构、依靠设置于架体上或工程结构上的专用升降设备实现升降的施工脚手架。附着升降脚手架适用于高层、超高层建筑物或高耸构筑物，同时，还可以携带施工外模板。但使用时必须进行专门设计。

附着升降脚手架的分类有多种多样，按附着支承形式可分为悬挑式、吊拉式、导轨式、导座式等；按升降动力类型可分为电动、手拉葫芦、液压等；按升降方式可分为单片式、分段式、整体式等；按控制方式可分为人工控制、自动控制等；按爬升方式可分为套管式、挑梁式、互爬式、导轨式等。

4.4.4.1　套管式附着升降脚手架

套管式附着升降脚手架的基本结构见图4-48所示，由脚手架系统和提升设备两部分组成，脚手架系统由升降框和连接升降框的纵向水平杆、剪刀撑、脚手板以及安全网等组成。

套管式附着升降脚手架的升降原理是：通过固定框和滑动框的交替升降来实现。固定框和滑动框可以相对滑动，并且分别同建筑物固定。因此，在固定框固定的情况下，可以松开滑动框与建筑物之间的连接，利用固定框上的吊点将滑动框提升一定高度并与建筑物固定，然后，再松开固定框同建筑物之间的连接，利用滑动框上的吊点将固定框提高一定高度并固定，从而完成一个提升过程；下降则反向操作。其升降原理见图4-49。

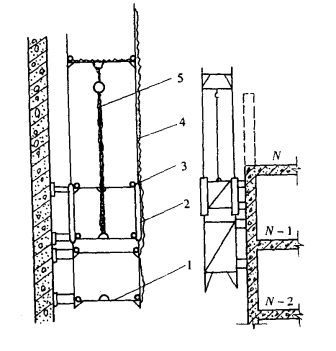

图4-48　套管式爬架的基本结构

1—固定框；2—滑动框；3—纵向水平杆；4—安全网；5—提升机具

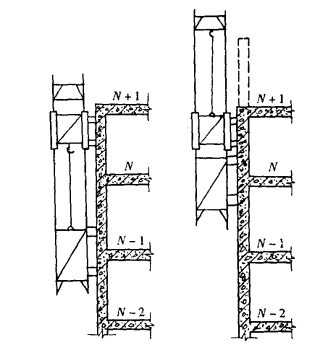

图4-49　套管式爬架的升降原理

4.4.4.2　悬挑式附着升降脚手架(www.daowen.com)

悬挑式附着升降脚手架是目前应用面较广的一种附着升降脚手架，其种类也很多，基本构造如图4-50所示，由脚手架、爬升机构和提升系统三部分组成。脚手架可用扣件式钢管脚手架或碗扣式钢管脚手架搭设而成；爬升机构包括承力托盘、提升挑梁、导向轮及防倾覆防坠落安全装置等部件；提升系统一般使用环链式电动葫芦和控制柜，电动葫芦的额定提升荷载一般不小于70kN，提升速度不宜超过250mm/min。

悬挑式附着升降脚手架的升降原理：将电动葫芦（或其他提升设备）挂在挑梁上，葫芦的吊钩挂在承力托盘上，使各电动葫芦受力，松开承力托盘同建筑物的固定连接，开动电动葫芦，则爬架即沿建筑物上升（或下降），待爬架升高（或下降）一层，到达预定位置时，将承力托盘同建筑物固定，并将架子同建筑物连接好，则架子即完成一次升（或降）的过程。再将挑梁移至下一个位置，准备下一次升降。

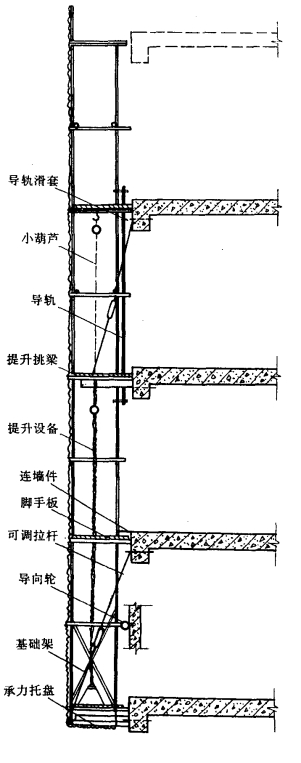

图4-50　悬挑式爬升脚手架的基本构造

4.4.4.3　互爬式附着升降脚手架

互爬式附着升降脚手架其基本结构形式见图4-51，由单元脚手架、附墙支撑机构和提升装置组成。单元脚手架可由扣件式钢管脚手架和碗扣式脚手架搭设而成；附墙支撑机构是将单元脚手架固定在建筑物上的装置，可通过穿墙螺栓或预埋件固定，也可通过斜拉杆和水平支撑将单元脚手架吊在建筑物上，还可在架子底部设置斜撑杆支撑单元脚手架；提升装置一般使用手拉葫芦，其额定提升荷载不小于20kN，手拉葫芦的吊钩挂在与被提升单元相邻架体的横梁上，挂钩则挂在被提升单元底部。

互爬式附着升降脚手架的升降原理见图4-52所示。每一个单元脚手架单独提升，当提升某一单元时，先将提升葫芦的吊钩挂在被提升单元相邻的两架体上，提升葫芦的挂钩则钩住被提升单元底部，解除被提升单元约束，操作人员站在两相邻的架体上进行升降操作；当该升降单元升降到位后，与建筑物固定，再将葫芦挂在该单元横梁上，进行与之相邻的脚手架单元的升降操作。相隔的单元脚手架可同时进行升降操作。

4.4.4.4　导轨式附着升降脚手架

导轨式附着升降脚手架其基本结构由脚手架、爬升机构和提升系统三部分组成。其爬升机构是一套独特的机构，包括导轨、导轮组、提升滑轮组、提升挂座、连墙支杆、连墙支座、连墙挂板、限位锁、限位锁挡块及斜拉钢丝绳等定型构件。提升系统也是采用手拉葫芦或环链式电动葫芦。

导轨式附着升降脚手架的升降原理如图4-53所示。导轨沿建筑物竖向布置，其长度比脚手架高一层，架子上部和下部均装有导轮，提升挂座固定在导轨上，其一侧挂提升葫芦，另一侧固定钢丝绳，钢丝绳绕过提升滑轮组同提升葫芦的挂钩连接；启动提升葫芦，架子沿导轨上升，提升到位后固定；将底部空出的那根导轨及连墙挂板拆除，装到顶部，将提升挂座移到上部，准备下次提升。
