4.4.3.1　基本结构和主要构件

门式脚手架又称多功能门式脚手架，是目前国际上应用最普遍的脚手架之一。是由门式框架、剪刀撑和水平梁架或脚手板构成基本单元，如图4-41所示。将基本单元连接起来（或增加梯子、栏杆等部件）即构成整片脚手架，如图4-42所示。这种脚手架的搭设高度一般限制在45m以内。施工荷载限定为：均布荷载1816N/m2，或作用于脚手板跨中的集中荷载1916N。

门式脚手架的主要部件如图4-43所示。

门形脚手架部件之间的连接是采用方便可靠的自锚结构，如图4-44所示，常用形式为：

1.制动片式

如图4-44（a），在挂扣的固定片上，铆有主制动片和被制动片，安装前二者脱开，开口尺寸大于门架横梁直径，就位后，将被动片逆时针方向转动卡住横梁，主制动片即自行落下将被动片卡住，使脚手板（或水平梁架）自锚于门架横梁上。

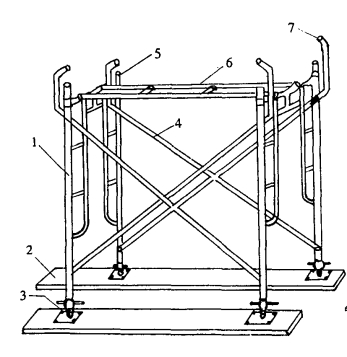

图4-41　门形脚手架的基本单元

1—门架；2—平板；3—螺旋基脚；4—剪刀撑；5—连接棒；6—水平梁架；7—锁臂

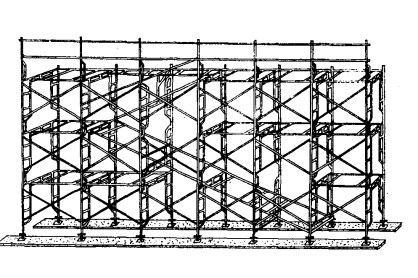

图4-42　整片门式脚手架

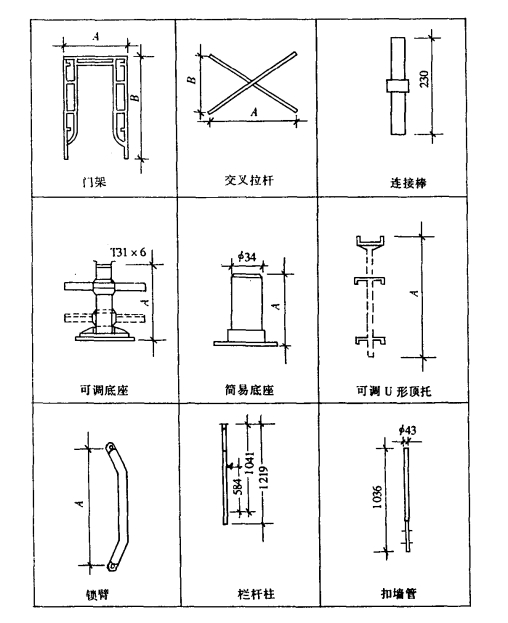

图4-43　门形脚手架主要部件

2.偏重片式

如图4-44（b），用于门架与剪刀撑的偏重片式连接。它是在门架竖管上焊一段端头开柄的φ12圆钢，槽呈坡形，上口长23mm，下口长20mm，槽内设一偏重片（用φ10圆钢制成，厚2mm，一端保持原直径），在其近端处开一椭圆形孔，安装时置于虚线位置，其端部斜面与槽内斜面相合，不会转动，而后装入剪刀撑，就位后将偏重片稍向外拉，自然旋转到实线位置，达到自锁。

(www.daowen.com)

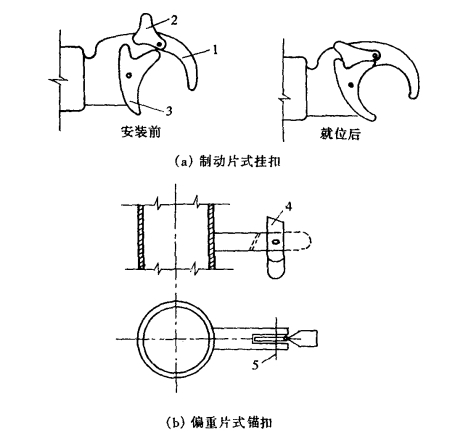

图4-44　门形脚手架连接形式

1—固定片；2—主制动片；3—被制动片；4—φ10圆钢偏重片；5—铆钉

4.4.3.2　搭设与拆除要求

门式脚手架一般按以下程序搭设：铺放垫木（板）→拉线、放底座→自一端起立门架并随即装剪刀撑→装水平梁架（或脚手板）→装梯子→（需要时，装设通常的纵向水平杆）→装设连墙杆→照上述步骤，逐层向上安装→装加强整体刚度的长剪刀撑→装设顶部栏杆。

搭设门式脚手架时，基底必须严格夯实抄平，并铺可调底座，以免发生塌陷和不均匀沉降。首层门式脚手架垂直度（门架竖管轴线的偏移）偏差不大于2mm；水平度（门架平面方向和水平方向）偏差不大于5mm。门架的顶部和底部用纵向水平杆和扫地杆固定。门架之间必需设置剪刀撑和水平梁架（或脚手板），其间连接应可靠，以确保脚手架的整体刚度。因进行作业需要临时拆除脚手架内侧剪刀撑时，应先在该层里侧上部加设纵向水平杆，以后再拆除剪刀撑。作业完毕后立即将剪刀撑重新装上，并将纵向水平杆移到下或上一作业层上。整片脚手架必须适量放置水平加固杆（纵向水平杆），前三层要每层设置，如图4-45所示，三层以上则每隔三层设一道。在架子外侧面设置长剪刀撑（φ48脚手钢管，长6～8m），其高度和宽度为3～4个步距和柱距，与地面夹角为45°～60°，相邻长剪刀撑之间相隔3～5个柱距，沿全高设置。使用连墙管或连墙器将脚手架和建筑结构紧密连接，连墙点的最大间距，在垂直方向为6m，在水平方向为8m。高层脚手架应增加连墙点布设密度。连墙点的一般做法如图4-46所示。脚手架在转角处必须作好连接和与墙拉结，并利用钢管和回转扣件把处于相交方向的门架连接起来，如图4-47所示。

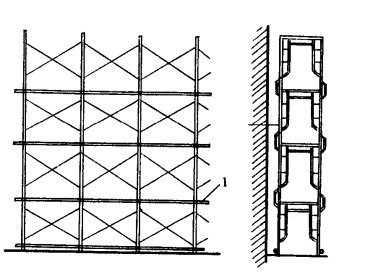

图4-45　防不均匀沉降的整体加固做法

1—水平加固杆

拆除架子时应自上而下进行，部件拆除顺序与安装顺序相反。不允许将拆除的部件直接从高空掷下。应将拆下的部件分品种捆绑后，使用垂直吊运设备将其运至地面，集中堆放保管。

图4-46　连墙点的一般做法

1—扣件；2—门架立杆；3—接头螺钉；4—连接螺母M12

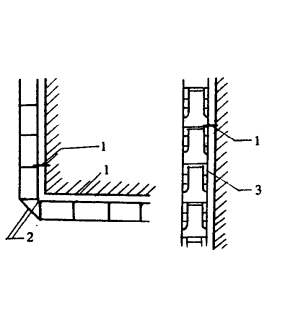

图4-47　门架扣墙示意图

1—扣墙管；2—钢管；3—门型架
