4.4.2.1　扣件式钢管脚手架

扣件式钢管脚手架目前应用广泛，虽然其一次性投资较大，但其周转次数多，摊销费低，装拆方便，搭设高度大，能适应建筑物平立面的变化。

1.扣件式钢管脚手架的构造要求

扣件式钢管脚手架由钢管、扣件、脚手板和底座等组成，如图4-24所示。钢管一般用φ48mm、厚3.5mm的焊接钢管。用于立柱、纵向水平杆和支撑杆（包括剪刀撑、横向斜撑、水平斜撑等）的钢管长宜为4～6.5m；用于横向水平杆的钢管长度以2.2m为宜。扣件用于钢管之间的连接，其基本形式有三种，如图4.25所示：①直角扣件，用于两根钢管呈垂直交叉连接；②旋转扣件，用于两根钢管呈任意角度交叉连接；③对接扣件，用于两根钢管的对接连接。立柱底端立于底座上，以传递荷载到地面上，底座如图4-26所示。脚手板可采用冲压钢脚手板、钢木脚手板、竹脚手板等。每块脚手板的重不宜大于30kg。扣件式钢管脚手架的基本形式有双排、单排两种。单排和双排一般用于外墙砌筑与装饰。

图4-24　钢管扣件式脚手架的构造

1—垫板；2—底座；3—外立柱；4—内立柱；5—纵向水平杆；6—横向水平杆；7—纵向扫地杆；8—横向扫地杆；9—横向斜撑；10—剪刀撑；11—抛撑；12—旋转扣件；13—直角扣件；14—水平斜撑；15—挡脚板；16—防护栏杆；17—连墙固定件；18—柱距；19—排距；20—步距

（1）纵向水平杆

纵向水平杆应水平设置；其长度不应小于2跨，两根纵向水平杆的对接接头必须采用对接扣件连接。该扣件距立柱轴心线的距离不宜大于跨度的1/3；同一步架中，内外两根纵向水平杆的接头应尽量错开一跨；上下两根相邻的纵向水平杆的对接接头也应尽量错开一跨，错开的水平距离不应小于500mm；凡与立柱相交处均必须用直角扣件与立柱固定。

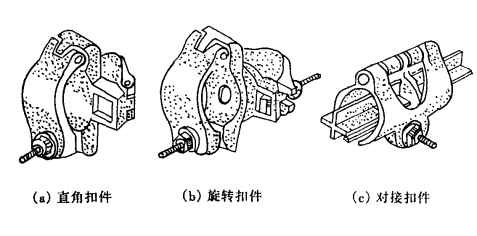

图4-25　扣件形式图

图4-26　底座

（2）横向水平杆

凡立柱与纵向水平杆的相交处均必须设置一根横向水平杆，严禁任意拆除。该杆距立柱轴心线的距离不应大于150mm；跨度中间的横向水平杆宜根据支承脚手板的需要等间距设置；双排脚手架的横向水平杆，其两端均应用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆一端应用直角扣件固定在纵向水平杆上，另一端插入墙内长度不应小于180mm。

（3）脚手板

脚手板一般均应采用三支点支承。当脚手板长度小于2m时，可采用两支点支承，但应将两端固定，以防倾翻；脚手板宜采用对接平铺，其外伸长度a应大于100mm，小于150mm（图4-27（a））；当采用搭接铺设时，其搭接长度2a应大于200mm（图4-27（b））。

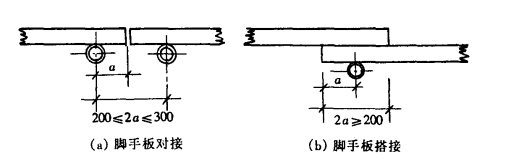

图4-27　脚手板对接搭接尺寸

（4）立柱

每根立柱均应设置标准底座。由标准底座下皮向上200mm处，必须设置纵、横向扫地杆，用直角扣件与立柱固定。立柱接头除顶层可以采用搭接外，其余各接头均必须采用对接扣件连接。立柱的搭接、对接应符合下列要求：

1）搭接长度不应小于1m，不少于2个旋转扣件固定；

2）立柱上的对接扣件应交错布置，两根相邻立柱的对接扣件应尽量错开一步，其错开的垂直距离不应小于500mm；

3）对接扣件应尽量靠近中心节点（指立柱、纵向水平杆、横向水平杆三杆的交点），靠近固定件节点。其偏离中心节点的距离宜小于步距的1/3。

为保证立柱的稳定性，立柱必须用刚性固定件与建筑物可靠连接。固定件布置间距宜按表4-6采用。固定件可以采用棱形、方形、矩形布置。无论采用何种布置形式，其固定件均必须从第一步纵向水平杆处开始设置。

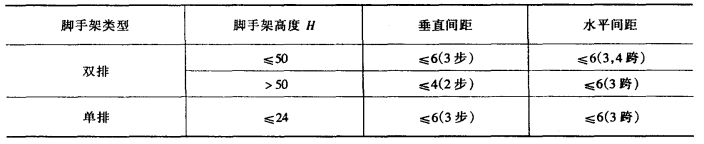

表4-6　固定件布置间距（m）

立柱的柱距、排距、最大架设高度可参考表4-7选用。当工程所需的脚手架高度大于最大架设高度时，可由上向下计，在等于最大架设高度的以下部位，采取双立柱或其他措施。凡在双立柱（高度等于脚手架高度者为主立柱，高度低于脚手架高度者为副立柱）中，副立柱的高度不应低于三步。

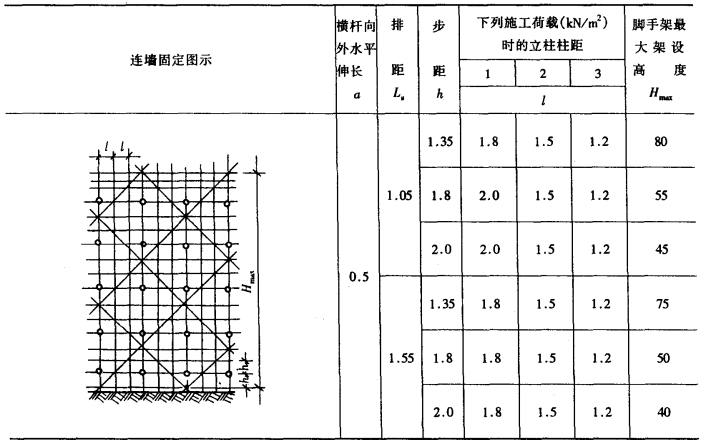

表4-7　常用双排φ48×3.5扣件式钢管脚手架构造尺寸与最大架设高度（连墙固定件按三步三跨布置）

注：1.最大架设高度Hmax是按脚手架自重+施工荷载+一层冲压钢脚手板的自重计算而得；
2.当脚手架上有多层脚手板时，不同步距的最大架设高度值应乘以下列调整系数mh后取用：
步　距：
1.35m，mh=0.96n
1.80m，mh=0.92n
2.00m，mh=0.90n
n为增加的脚手板层数。
计算举例：如除操作层一层脚手板外，另增加两层满铺板，当排距为1.05m，步距为1.35m时，则最大架设高度为：Hmax=80·mh=80×0.96n=80×0.96n=73.728≈74（m）

（5）固定件

为防止脚手架内外倾覆，必须设置能承受压力和拉力的固定件。24m以下的单、双排脚手架，一般应采用刚性固定件与建筑物可靠连接，如图4-28所示。当采用柔性固定件（如铅丝或1φ6钢筋）拉结时，必须配用顶撑（顶到建筑物墙面的横向水平杆）顶在混凝土圈梁、柱等结构部位，以防止向内倾覆，如图4-29所示，拉结铅丝应采用两根#8铅丝拧成一根使用。24m以上的双排脚手架均应采用刚性固定件连接。

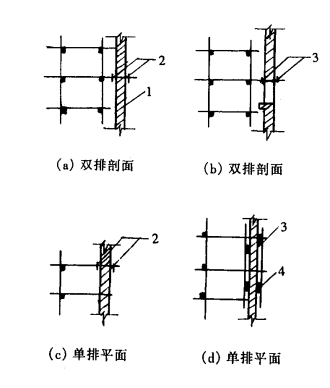

图4-28　刚性固定

1—墙；2—扣件；3—短钢管；4—楔块

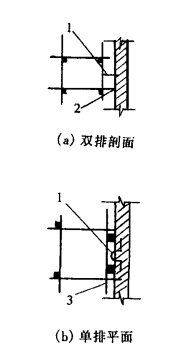

图4-29　柔性固定

1—#8铅丝与墙内埋设的钢筋环拉住；2—顶墙横杆；3—短钢管

（6）支撑体系

为保证脚手架的整体稳定性必须设置支撑体系。双排脚手架的支撑体系由剪刀撑、横向斜撑组成。单排脚手架的支撑体系由剪刀撑组成。

剪刀撑设置要求：①24m以下的单、双排脚手架宜每隔6跨设置一道剪刀撑，从两端转角处起由底至顶连续布置；②24m以上的双排脚手架应在外立面整个长度和高度上连续设置剪刀撑；③每副剪刀撑跨越立柱的根数不应超过7根，与地面成45°～60°；④顶层以下的剪力撑中斜杆接长应采用对接扣件连接，采用旋转扣件固定在立柱上或横向水平杆的伸出端上，固定位置与中心节点的距离不大于150mm。⑤顶部剪刀撑可用搭接，搭接长度不应小于1m，不少于2个旋转扣件。

横向斜撑设置要求：横向斜撑的每一斜杆只占一步，由底至顶呈之字型布置，两端用旋转扣件固定在立柱上或纵向水平杆上；一字型、开口型双排脚手架的两端头均必须设置横向斜撑，中间每隔6跨应设置一道；24m以下的封闭型双排脚手架可不设横向斜撑；24m以上的除两端应设置横向斜撑外，中间每隔6跨设置一道。

2.扣件式钢管脚手架的搭设

脚手架搭设范围的地基表面应平整，排水畅通，如表层土质松软，应加150mm厚碎石或碎砖夯实，对高层建筑脚手架基础应进行验算。垫板、底座均应准确地放在定位线上。竖立第一节立柱时，每6跨应暂设置一根抛撑（垂直于纵向水平杆，一端支承在地面上），直至固定件架设好后方可根据情况拆除。架设至有固定件的构造层时，应立即设置固定件。固定件至操作层的距离不应大于2步。当超过时，应在操作层下采取临时稳定措施，直到固定件架设完后方可拆除。双排脚手架的横向水平杆靠墙的一端至墙装饰面的距离不应小于100mm，杆端伸出扣件的长度不应小于100mm。安装扣件时，螺栓拧紧，扭力矩不应小于40N·m，不大于70N·m。除操作层的脚手板外，宜每隔12m高满铺一层脚手板。

3.扣件式钢管脚手架的拆除要求

脚手架的拆除按由上而下，逐层向下的顺序进行。严禁上下同时作业，所有固定件应随脚手架逐层拆除。严禁先将固定件整层或数层拆除后再拆除脚手架。分段拆除高度差不应大于2步。如高差大于2步，应按开口脚手架进行加固。当拆至脚手架下部最后一节立柱时，应先架临时抛撑加固后拆固定件。卸下的材料应集中堆放，严禁抛扔。

4.4.2.2　碗扣式钢管脚手架

1.组成与杆配件

碗扣式钢管脚手架或称多功能碗扣型脚手架。这种新型脚手架的核心部件是碗扣接头，由上下碗扣、横杆接头和上碗扣的限位销等组成（图4-30）。具有结构简单，杆件全部轴向连接，力学性能好，接头构造合理，工作安全可靠，拆装方便，操作容易，零部件损耗率低等特点。

上、下碗扣和限位销按600mm间距设置在钢管立柱上，其中下碗扣和限位销直接焊在立柱上。将上碗扣的缺口对准限位销后，即可将上碗扣向上拉起（沿立柱向上滑动），把横杆接头插入下碗扣圆槽内，随后将上碗扣沿限位销滑下，并顺时针旋转以扣紧横杆接头（用锤敲击几下即可达到扣紧要求）。碗扣式接头可同时连接4根横杆，横杆可相互垂直或偏转一定角度。正是由于这一特点，碗扣式钢管脚手架的部件可用以搭设各种形式脚手架，特别适合于搭设扇形表面及高层建筑施工和装饰作业两用外脚手架，还可作为模板的支撑。

碗扣式钢管脚手架的设计杆配件，按其用途可分为主构件、辅助构件、专用构件三类。主构件用以构成脚手架主体的杆部件（如图4-31所示），有以下五种：

立杆：是主要受力杆件，由一定长度的φ48×3.5，Q235钢管上每隔0.60m套一碗扣接头，并在其顶端焊接立杆连接管制成。立杆有3.0m和1.8m长两种规格（图4-31（a））。

顶杆：即顶部立杆，其顶端没有立杆连接管，便于在顶端插入托撑或可调托撑，有2.10m，1.50m，0.90m长三种规格。主要用于支撑架、支撑柱、物料提升架等的顶部。顶杆与立杆配合可以构成任意高度的支撑架（图4-31（b））。

(www.daowen.com)

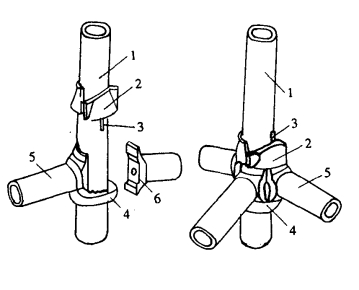

图4-30　碗扣接头

1—立柱；2—上碗扣；3—限位销；4—下碗扣；5—横杆；6—横杆接头

横杆：组成框架的横向连接杆件，由一定长度的φ48×3.5，Q235钢管两端焊接横杆接头制成，有2.4m，1.8m，1.5m，1.2m，0.9m，0.6m，0.3m长等七种规格（图4-31（c））。

斜杆：是为增强脚手架稳定强度而设计的系列构件，在φ48×2.2，Q235钢管两端铆接斜杆接头制成，斜杆接头可转动，同横杆接头一样可装在下碗扣内，形成节点斜杆。有1.69m，2.163m，2.343m，2.546m，3.0m长等五种规格（图4-31（d）），分别适用于1.2m×1.2m，1.2m×1.8m，1.5m×1.8m，1.8m×1.8m，1.8m×2.4m五种框架平面。

底座：是安装在立杆根部，防止其下沉，并将上部荷载分散传递给地基基础的构件，有垫座、立杆可调座（图4-31（e））和立杆粗细调座三种。

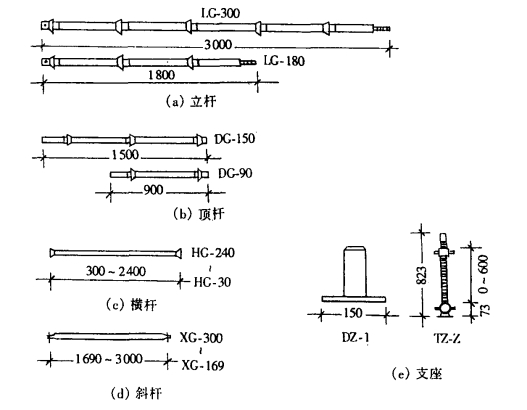

图4-31　碗扣式脚手架的主要构配件

辅助构件为用于作业面及附壁拉结等的杆部件，如用于作业面的间横杆、脚手板、斜道板、挡脚板、挑梁、架梯等；用于连接的立杆连接销、直角销、连接撑等；用于其他用途的立杆托撑、立杆可调撑、横托撑、安全网支架等。

专用构件有支撑柱垫座、支撑柱转角座、支撑柱可调座、提升滑轮、悬挑架、爬升挑架等。

2.搭设要求

碗扣式脚手架用于构件双排外脚手架时，一般立杆横向间距取1.2m，横杆步距取1.8m，立杆纵向间距根据建筑物结构、脚手架搭设高度及作业荷载等具体要求确定，可选用0.9m，1.2m，1.5m，1.8m，2.4m等多种尺寸，并选用相应的横杆。双排脚手架的一般构造如图4-32所示。

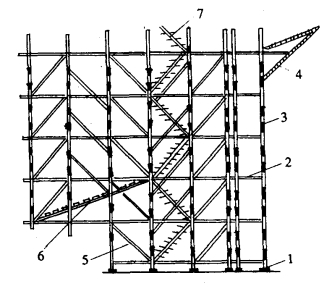

图4-32　双排脚手架的一般构造

1—垫座；2—横杆；3—立杆；4—安全网支架；5—斜杆；6—斜脚手板；7—梯子

斜杆设置：斜杆可增强脚手架的稳定性，斜杆同立杆的连接与横杆同立杆的连接相同，其节点构造如图4-33所示。对于不同尺寸的框架应配备相应长度斜杆。斜杆可装成节点斜杆（即斜杆接头同横杆接头装在同一碗扣接头内），或装成非节点斜杆（即斜杆接头同横杆接头不装在同一碗扣接头内），其构造如图4-34所示。

图4-33　斜杆节点构造

图4-34　斜杆布置构造图

斜杆应尽量布置在框架节点上，对于高度在30m以上的脚手架，可根据荷载情况，设置斜杆的面积为整架立面面积的1/5～1/2；对于高度超过30m的高层脚手架，设置斜杆的框架面积要不小于整架面积的1/2。在拐角边缘及端部必须设置斜杆，中间可均匀间隔布置。

横向框架内设置斜杆即廊道斜杆，对于提高脚手架的稳定强度尤为重要。对于一字形及开口形脚手架，应在两端横向框架内沿全高连续设置节点斜杆；对于30m以上的脚手架，中间可不设廊道斜杆；对于30m以上的脚手架，中间应每隔5～6跨设置一道沿全高连续搭设的廊道斜杆；对于高层和重载脚手架，除按上述构造要求设置廊道斜杆外，当横向平面框架所承受的总荷载达到或超过25kN时，该框架应增设廊道斜杆。

当设置高层卸荷拉结杆时，须在拉结点以上第一层加设廊道水平斜杆，以防止卸荷时水平框架变形。斜杆既可用碗扣脚手架系列斜杆，也可用钢管和扣件代替。

剪刀撑：竖向剪刀撑的设置应与碗扣式斜杆的设置相配合，一般高度在30m以下的脚手架，可每隔4～6跨设置一组沿全高连续搭设的剪刀撑，每道剪刀撑跨越5～7根立杆，设剪刀撑的跨内不再设碗扣式斜杆；对于高度在30m以上的高层脚手架，应沿脚手架外侧的全高方向连续设置，两组剪刀撑之间用碗扣式斜杆，其设置构造见图4-35。纵向水平剪刀撑对于增强水平框架的整体性，均匀传递连墙撑的作用具有重要意义。对于30m以上的高层脚手架，应每隔3～5步架设置一层连续的闭合的纵向水平剪刀撑。

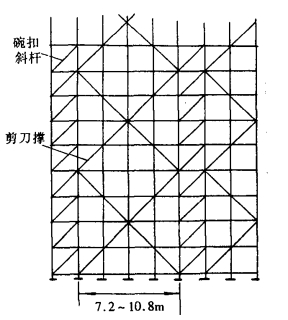

图4-35　剪刀撑设置构造

连墙撑：是脚手架与建筑物之间的连接件，对提高脚手架的横向稳定性，承受偏心荷载和水平荷载等具有重要作用。一般情况下，对于高度在30m以下的脚手架，可四跨三步设置一个（约40m2）；对于高层及重载脚手架，则要适当加密，50m以下的脚手架至少应三跨三步布置一个（约25m2）；50m以上的脚手架至少应三跨二步布置一个（约20m2）。连墙撑设置应尽量采用梅花形布置方式。另外，当设置宽挑架、提升滑轮、安全网支架、高层卸荷拉结杆等构件时，应增设连墙撑，对于物料提升架也要相应地增设连墙撑数目。

连墙撑应尽量连接在横杆层碗扣接头内，同脚手架、墙体保持垂直，并随建筑物及架子的升高及时设置，其构造如图4-36所示。其他搭设要求同扣件式钢管脚手架。

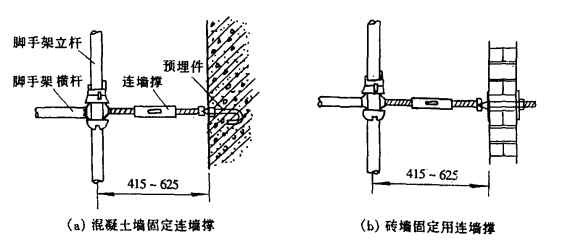

图4-36　碗扣式连墙撑的设置构造

高层卸荷拉结杆主要是为减轻脚手架荷载而设计的一种构件。高层卸荷拉结杆的设置要根据脚手架的高度和作业荷载而定，一般每30m高卸荷一次，但总高度在50m以下的脚手架可不用卸荷。卸荷层应将拉结杆同每一根立杆连接卸荷，设置时，将拉结杆一端用预埋件固定在墙体上，另一端固定在脚手架横杆层下碗扣底下，中间用索具螺旋调节拉力，以达到悬吊卸荷目的，其构造形式见图4-37所示。卸荷层要设置水平廊道斜杆，以增强水平框架刚度。另外，要用横托撑同建筑物顶紧，以平衡水平力。上、下两层增设连墙撑。

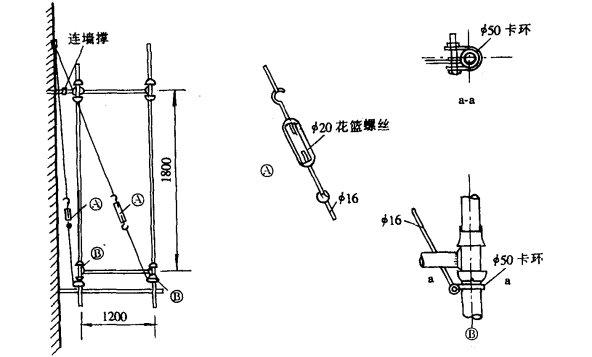

图4-37　卸荷拉结杆布置

对一般方形建筑物的外脚手架，在拐角处两直角交叉的排架要连在一起，以增强脚手架的整体稳定性。连接形式可以采用直接拼接法和直角撑搭接法（图4-38）两种，直角撑搭接可实现任意部位直角交叉。

图4-38　直角交叉构造

碗扣式脚手架还可搭设为单排脚手架、满堂脚手架、支撑架、移动式脚手架、提升井架和悬挑脚手架等。

3.拆除

当脚手架使用完成后，制定拆除方案，拆除前应对脚手架作一次全面检查，清除所有多余物件，并设立拆除区，严禁人员进入。

拆除顺序自上而下逐层拆除，不容许上、下两层同时拆除。连墙撑只能在拆到该层时才许拆除，严禁在拆架前先拆连墙撑。

拆除的构件应用吊具吊下，或人工递下，严禁抛掷。拆除的构件应及时分类堆放，以便运输、保管。

4.4.2.3　木脚手架

通常用剥皮杉木杆。用于立柱和支撑的杆件小头直径不小于70mm；用于纵向水平杆、横向水平杆的杆件小头直径不小于80mm。木脚手架搭设构造与扣件式钢管脚手架相似，但它一般用#8铅丝绑扎。立柱、纵向水平杆的搭接长度不应小于1.5m，绑扎不少于三道。纵向水平杆的接头处，小头应压在大头上。如三杆相交时，应先绑扎两根，再绑第三根，切勿一扣绑三根。

4.4.2.4　竹脚手架

杆件应用生长三年以上的毛竹（楠竹）。用于立柱、支撑、顶柱、纵向水平杆的竹杆小头直径不小于75mm；用于横向水平杆的小头直径不小于90mm。竹脚手架一般用竹篾绑扎，在立柱旁加设顶柱顶住横向水平杆，以分担一部分荷载，免使纵向水平杆因受荷过大而下滑，上下顶柱应保持在同一垂直线上，如图4-39所示。

木、竹多立柱式脚手架的一般构造要求见表4-8

多立柱式脚手架旁一般要搭斜道，成“之”字形盘旋而上，供人员上下之用。人行斜道坡度不得大于1∶3，宽度不小于1m，两端转弯处要设置平台，平台宽度不小于1.5m，长度为斜道宽度的2倍。兼作材料运输时斜道宽度要适当加宽。斜道侧面和平台的三面临空处均应加设护身栏杆及踢脚板。如图4-40所示。

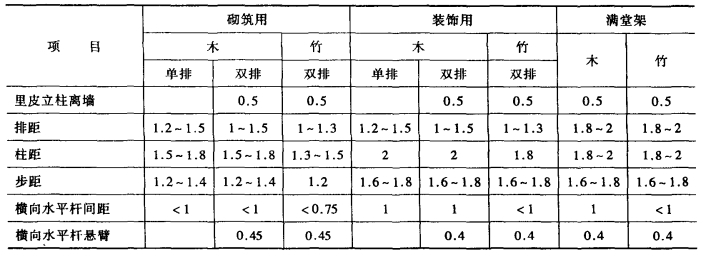

表4-8　竹、木多立柱式脚手架的构造要求（m）

图4-39　顶柱绑扎

1—横向水平杆；2—立柱；3—顶柱；4—砖垫；5—纵向水平杆

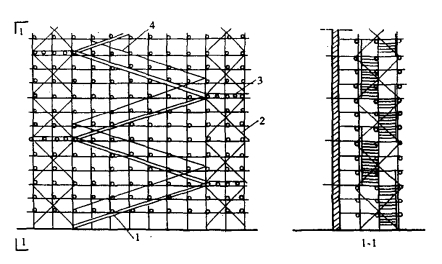

图4-40　斜道

1—斜横杆；2—剪刀撑；3—平台；4—栏杆
