干作业螺旋钻孔灌注桩按成孔方法可分为长螺旋钻孔灌注桩和短螺旋钻孔灌注桩两种。

长螺旋钻成孔是用长螺旋钻孔机的螺旋钻头，在桩位处就地切削土层，被切土块钻屑随钻头旋转，沿着带有长螺旋叶片的钻干上升，输送到出土器后自动排出孔外。短螺旋钻成孔是用短螺旋钻机的螺旋钻头，在桩位处就地切削土层，被切土块钻屑随钻头旋转，沿着带有数量不多的螺旋叶片的钻杆上升，积聚在短螺旋叶片上，形成“土柱”，此后靠提钻、反转、甩土，将钻屑散落在孔周，一般钻进0.5～1.0m就要提钻一次。螺旋钻孔灌注桩施工示意图见图3-42。

图3-42　长螺旋钻孔灌注桩施工示意图

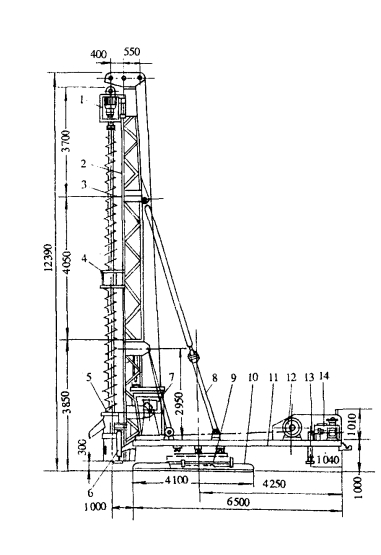

图3-43　液压步履式长螺旋钻机（单位：mm）

1—减速箱总成；2—臂架；3—钻杆；4—中间导向套；5—出土装置；6—前支腿；7—操纵室；8—斜撑；9一中盘；10—下盘；11—上盘；12—卷扬机；13—后支腿；14—液压系统

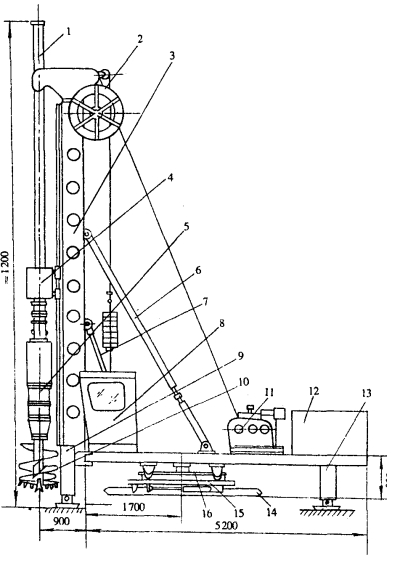

图3-44　KQB1000型液压步履式短螺旋钻孔机

1—钻杆；2—电缆卷筒；3—臂架；4—导向架；5—主机；6—斜撑；7—起架油缸；8—操纵室；9—前支腿；10—钻头；11—卷扬机；12—液压系统；13—后支腿；14—履靴；15—中盘；16—上盘

长、短螺旋钻机见图3-43，图3-44。适用于成孔地下水位以上的填土层、粘性土层、粉土层、砂土层和粒径不大的砾砂层。但不宜用于地下水位以下的上述各类土层以及碎石层、淤泥土层。对非均质碎砖、混凝土块、条块石的杂填土层及大卵砾石层，成孔困难大。国产长螺旋钻孔机，桩孔直径为300～800mm，成孔深度在26m以内。国产短螺旋钻孔机，桩孔最大直径可达1828mm，最大成孔深度可达70m。(www.daowen.com)

螺旋钻孔机的钻头直径与设计孔径是一致的。钻头一般都设计成双头螺旋纹型，以提高切削效率。钻头导向尖起定位作用，防止钻孔偏斜。不同类型的土层宜选用不同形式的钻头。尖底钻头适用于粘性土层，如在刃口上镶焊硬质合金刀头，可钻硬土及冻土；平底钻头（图3-45（a））适用于松散土层；耙式钻头（图3-45（b））适用于含有大量砖头、瓦块的杂填土层；筒式钻头（图3-45（c））适用于钻混凝土块、条石等障碍物，每次钻取厚度应小于筒身高度，钻进时应适当加水冷却。

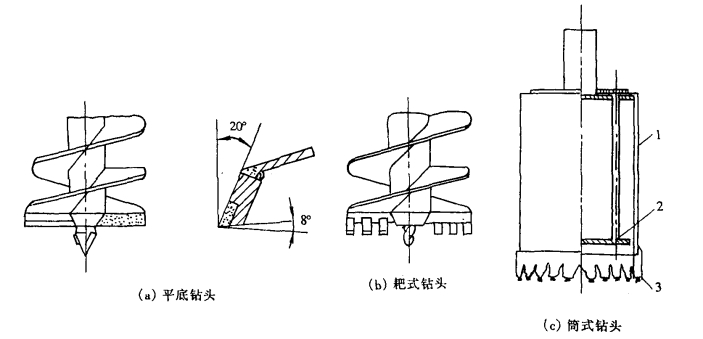

图3-45　长螺旋钻孔机的钻头

1—简体；2—推土盘；3—八角硬质合金刀头（YG—8）

根据螺旋叶片不同，钻杆可分为密纹叶片和疏纹叶片。在软塑土层中施工时，土的含水量大，应采用疏纹叶片，以便较快地钻进；在可塑或硬塑的粘性土中，或在含水量较少的砂土中成孔时，应采用密纹叶片，缓慢而均匀地钻进。

钻进时要求钻杆垂直，如发现钻杆摇晃、移动、偏斜或难以钻进时，可能遇到坚硬夹物，应立即停车检查，妥善处理，否则会导致桩孔严重偏斜，甚至钻具被扭断或损坏。钻孔偏移时，应提起钻头上下反复打钻几次，以便削去硬土。纠正无效，可在孔中局部回填粘土至偏孔处以上0.5m，再重新钻进。

钻孔达要求深度后，应用夯锤夯击孔底虚土，或者用压力在孔底灌入水泥浆，以减少桩的沉降和提高桩的承载能力，然后尽快吊放钢筋笼，并浇筑混凝土。浇筑应分层进行。每层高度不得大于1.5m。

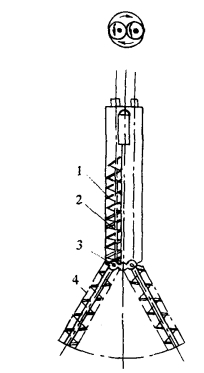

图3-46　双管双螺旋钻扩机

1—外管；2—输土螺旋；3—球形铰；4—钻头

干作业成孔灌注桩还常用机扩法扩底，以增大桩的承载能力。图3-46是双管螺旋钻孔的钻头，用同一钻头，既能钻孔，又能扩孔，一面切土，一面输土。这种钻机钻孔直径为350mm，扩孔最大直径为1000～1200mm。
