2.4.1.1　龙门板的设置

房屋角桩位置定好后，应把角桩之间的轴线位置，引测至基槽以外的龙门板上，如图2-19所示，以便在基础开挖好以后把龙门板上的各轴线投到基槽的底部或基础面上。设置龙门板的步骤和要求如下：

（1）在建筑物四角与建筑物内纵、横墙两端基槽开挖边线以外约1～1.5m（根据土质情况和挖槽深度确定）处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。

（2）根据建筑场地水准点，在每个龙门桩上测设±0.00（或+0.5～1.0m）标高线，并沿此线钉龙门板。

（3）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，钉上小钉标明，并在轴线的延长线上钉控制桩，如图2-20所示。

（4）用钢尺沿龙门板顶面检查轴线钉的间距，其相对误差不应超过1/2000，经检查合格后，将墙和基槽宽度标在龙门板上，最后根据基槽上口宽度拉线撒出基槽开挖线。

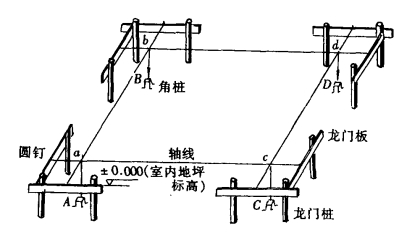

图2-19　龙门板的设置

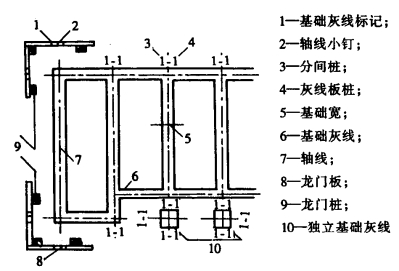

图2-20　龙门板与控制桩

2.4.1.2　基坑（槽）的放线

依据龙门板确定基础的底面尺寸，并依据埋置深度、土质好坏、地下水位情况，考虑施工需要，确定是否留工作面、放坡及增加排水设施和设置支撑，从而定出挖土边线，进行基坑（槽）的放线。实际施工中，挖土边线的确定有以下几种情况：(www.daowen.com)

（1）不放坡不加支撑　当土质均匀且无地下水时，在表2-8中规定范围内的各类土，其挖土边坡可做成直立壁不加支撑，基础底面尺寸就是放灰线尺寸。

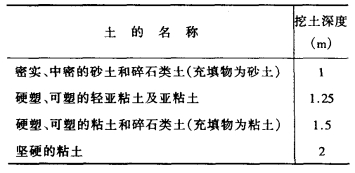

表2-8　直立壁不加支撑的土方开挖深度表

（2）不放坡加支撑和留工作面　当挖土深度超过表2-8规定，且场地窄小不能放坡时，应做成直立壁加支撑，如图2-21所示。此外，浇灌基础混凝土时，支外模需要一定的工作面，因此，基坑（槽）挖土放线尺寸，除考虑基底尺寸外，还要留出工作面尺寸和设置支撑所需要的尺寸。视具体情况，基底每边应留出工作面的宽度（一般为30～60cm），支撑所需要的尺寸，每边加10cm。

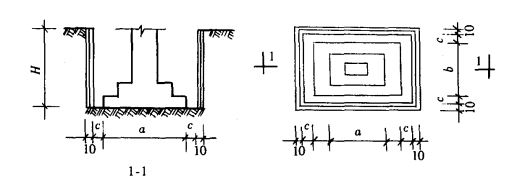

图2-21　直立壁加支撑

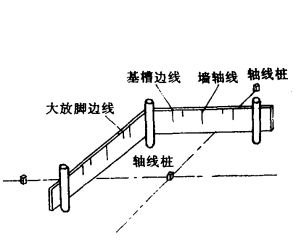

图2-22　基坑放线示意图

（3）放坡　当挖土的深度超过表2-8规定，且在5m以内，土质均匀，无地下水时，可考虑放坡不加支撑。放坡的宽度参照表2-9计算。基坑（槽）挖土放线尺寸，除考虑需要增加混凝土基础所需工作面外，还应增加因放坡所需上口放坡宽度，如图2-22所示。放灰线时，可用装有石灰粉末的长柄勺靠着木灰板侧面，边撒、边走，在地上撒出灰线，标出基础挖土的界线。

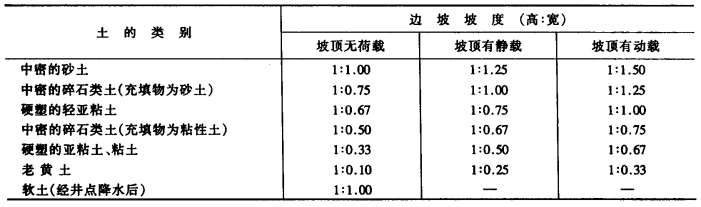

表2-9　深度在5m内的基坑（槽）、管沟边坡的最陡坡度（不加支撑）

注：1.静载指堆土或材料等，动载指机械挖土或汽车运输作业等。静载或动载距挖方边缘的距离应符合规范中有关规定。
2.当有成熟施工经验时，可不受本表限制。
