土方调配就是对挖土的利用，即综合协调处理堆、弃和填土三者之间的关系。一个好的土方调配方案，应该是使土方总运输量最小或土方运输成本（元）最小或土方施工费用（元）最小，而且又能方便施工。

2.3.3.1　土方调配原则（1）应力求达到挖方与填方基本平衡和就近调配，使挖方量与运距的乘积之和尽可能为最小，亦即使土方运输量和费用最小。

（2）土方调配应考虑近期施工与后期利用相结合的原则；应考虑分区与全场相结合的原则；还应尽可能与大型地下建筑物的施工相结合。使土方运输无对流和乱流现象。

（3）合理布置挖、填方分区线，选择恰当的调配方向、运输路线，以方便挖土、填土和运土，使土方机械和运输车辆的功能得到充分发挥。

（4）好土用在回填质量要求高的地区。

总之，进行土方调配时，必须根据现场具体情况、有关技术资料、工期要求、土方施工方法与运输方法，综合考虑上述原则，并经计算比较，选择经济合理的调配方案。

2.3.3.2　土方调配区的划分

在场地平面图上先划出挖、填区的分界线（即零线），根据地形及地理条件，可在挖方区和填方区适当地分别划出若干个调配区。在划分调配区时应注意如下几点：

（1）调配区的划分应与房屋或构筑物的位置相协调，以满足工程施工顺序和分期施工的要求。

（2）调配区的大小应考虑土方机械的操作要求。

（3）调配区的范围应与计算土方量用的方格网相协调，通常可由若干个方格网组成一个调配区。

（4）从经济效益出发，考虑就近借土或就近弃土。这时，一个借土区或一个弃土区均可作为一个独立的调配区。

划分调配区后，接着计算出各调配区的土方量，并在图上标明。

2.3.3.3　土方调配图表编制

场地土方调配区划分后，就可以着手编制土方调配图表，其方法步骤如下：

1.计算各挖、填调配区之间的平均运距

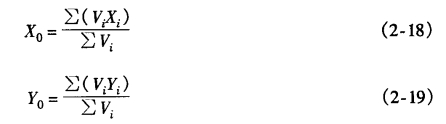

平均运距即挖方区土方重心至填方区土方重心的距离，取场地或方格网中的纵横两边为坐标轴，以一个角作为坐标原点，分别求出各挖、填调配区土方的重心位置，即

式中　Xi，Yi——i块方格的重心坐标；(www.daowen.com)

Vi——i块方格的土方量；

X0，Y0——挖或填调配区的重心坐标。

填、挖方区之间的平均运距L0则为

式中　XOT，YOT——填方区的重心坐标；

X0w，Y0w——挖方区的重心坐标。

一般情况下，亦可用作图法近似地求出形心位置以代替重心坐标。

重心求出后，标于图上，用比例尺量出每对调配区之间的平均运距。

各挖、填调配区之间的平均运距计算以后，需将计算结果列于土方平衡表内。

2.确定土方最优调配方案

最优调配方案的确定，是线性规划中的运输问题，常用“表上作业法”求解，使总土方运输量W=为最小值，即为最优调配方案。

式中　Lij——各调配区之间的平均运距（m）；

Xij——各调配区的土方量（m3）。

3.绘出土方调配图

根据“表上作业法”确定的最优调配方案，在场地土方调配区图上标出调配方向、土方数量及运距，如图2-11所示。

图2-11　土方调配图

土方调配的最优方案可以不只一个，虽然这些方案调配区或调配土方量不同，但它们的目标函数W都是相同的。有若干个最优方案，为人们提供了更多的选择余地。

当土方调配区数量较多时，用表上作业法计算最优方案仍较费工。如采用手工计算，要找出所有最优方案需经过多次轮番计算，工作量很大。现已有较完整的电算程序，能准确迅速地求得最优方案，而且还能得到所有可能的最优方案。
