场地设计标高是进行场地平整和土方量计算的依据，合理选择场地设计标高，对减少土方量、提高施工速度都有重要意义。一般选择的原则是：在符合生产工艺和运输的条件下，尽量利用地形，以减少挖方数量；场地内的挖、填方量应尽可能达到互相平衡，以降低土方运输费用；同时应考虑最高洪水位的影响等。

场地设计标高的计算常用“挖填土方量平衡法”，因其概念直观，计算简便，精度能满足工程要求，应用最为广泛。其方法步骤如下：

1.划分方格网

在地形图上根据平整场地范围划分方格网；方格的边长a视地形复杂情况取a=10～50m，复杂地形取小值，平坦地形取大值，一般取a=20m。

2.确定方格网各角点实际标高

根据地形等高线标高，用“数解法”或“图解法”求各角点实际标高。

3.确定设计标高H0

按挖填方平衡确定设计标高H0，即

式中　H1——属一个方格仅有的角点标高；

H2——属两个方格共有的角点标高；

H3——属三个方格共有的角点标高；

H4——属四个方格共有的角点标高；

n——方格网数。

4.场地设计标高的调整

式（2-4）计算的H0为一个理论值，实际尚需考虑：①土的可松性；②场地平整后排水要求的泄水坡度；③边坡填挖方量不等；④部分挖方就近弃土于场外，或部分填方就近从场外取土等因素。考虑这些因素所引起的挖填土方量的变化后，适当提高或降低设计标高。

（1）考虑泄水坡度对设计标高的影响

考虑泄水坡度后，场地内任一点实际施工时所采用的设计标高Hn（m）可由下式计算：

单面排水时，如图2-1所示：

双向排水时，如图2-2所示：

式中　l——该点至H0的距离（m）；

i——单向泄水坡度（一般不小于2‰）；

lx，ly——该点于X-X，Y-Y方向距场地中点线的距离（m）；

ix，iy——分别为X方向和Y方向的排水坡度；

±——该点比H0高时取“+”号，反之取“-”号。

（2）考虑土的可松性对设计标高的影响

考虑土的可松性后，场地的挖方量多于填方量，有多余土方，必须将原设计标高提高Δh以减少挖方量，如图2-3所示。则设计标高调整后的总挖方量为

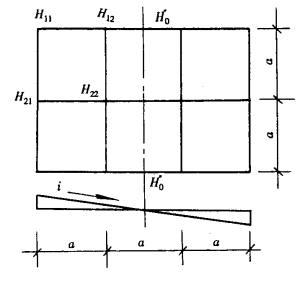

图2-1　单向泄水场地示意图(www.daowen.com)

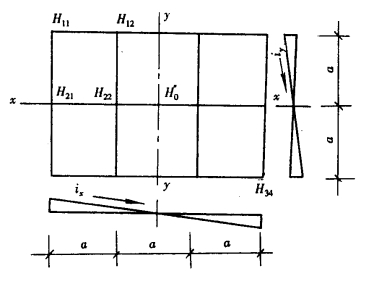

图2-2　双向泄水场地示意图

调整设计标高后，总填方体积变为

因此，填方区的标高也提高了Δh，故

由式（a），（b）得

式中　Vw，VT——按理论设计标高计算的总挖方、总填方体积；

Aw，AT——按理论设计标高计算的挖方区、填方区总面积；

——土的最终可松性系数；

Vy——工程余土体积。

故考虑土的可松性后，场地设计标高应为

图2-3　设计标高调整计算示意

［例］　场地平整的方格网边长为20m，角点的地面标高如图2-4所示，地面排水坡度ix，iy=3‰，试计算确定场地平整达到挖填平衡的设计标高。

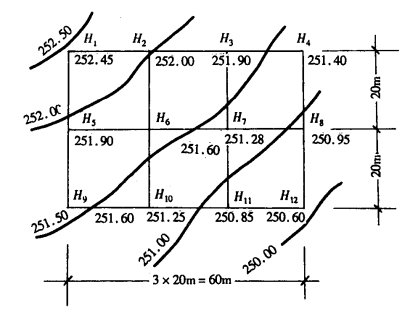

图2-4　场地设计标高计算图

［解］　1.计算场地设计标高H0

由式（2-4）计算：

2.考虑泄水坡度对设计标高的影响

由式（2-6）计算得到各点实际施工时的设计标高为

施工高度计算结果如图2-5所示。

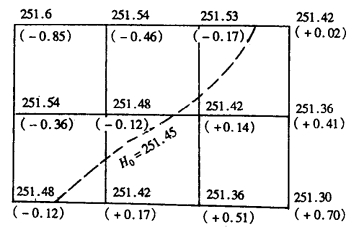

图2-5　场地平整的施工高度
