1）确定垂直运输机械的位置

垂直运输机械的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置以及道路、水、电线路的布置等，它是施工平面布置的核心内容，必须首先考虑。

固定式垂直运输设备包括井架门架、桅杆式起重机等，它们的布置主要根据其机械性能、建（构）筑物的平面形状和大小施工段的划分情况、起重高度、材料和构件的重量运输道路等情况而定。其目的是充分发挥起重机械的能力，做到使用安全、方便，便于组织流水施工，并使地面与楼面上的水平运输距离最短。

自行杆式起重机要考虑其起重高度、构件的重量、回转半径、吊装方法、建（构）筑物的平面形状等。自行杆式起重机的开行路线要尽量短，尤其是汽车式或轮胎式起重机，尽量使其停机一次能吊足够多的构件，避免反复打支腿影响吊装的速度。

塔式起重机既可以进行垂直运输也可进行现场的水平运输，布置时要结合建（构）筑物的平面形状和四周的场地条件综合考虑，以使建（构）筑物平面尽量处于塔臂的活动范围之内，避免出现“死角”，要使构件、成品及半成品、堆放位置及搅拌站前台尽量处于塔臂的活动范围之内，同时还要注意安塔、拆塔是否有足够的场地，尤其是拆塔，并保证塔基坚实可靠。

2）加工厂的布置与面积确定

加工厂一般包括混凝土搅拌站、构件预制厂、钢筋加工厂、木材加工厂、金属结构加工厂、机械修理厂等。

（1）加工厂的布置。布置这些加工厂时主要考虑使来料加工和成品、半成品运往需要地点的总运输费用最小，且加工厂的生产和工程项目施工互不干扰，应尽量靠近使用地点或起重机起重能力范围内并考虑运输及装卸的方便。

搅拌站的布置可根据情况布置分散或集中式；预制构件加工厂的布置一般建在空闲地带，既能安全生产，又不影响现场施工。钢筋加工厂、木材加工厂的布置宜靠近使用地点或材料堆放地点，减少搬运；金属结构、焊接、机修等车间的布置应尽量集中布置在一起。

（2）工地加工厂的建筑面积，主要取决于设备尺寸、工艺过程、设计和安全防火等要求，通常可参考有关经验指标等资料确定，如表6-7所示。也可采用公式确定：

式中　F——所需建筑面积（m2）；

K——不均衡系数，取1.3～1.5；

Q——加工总量；

T——加工总时间（月）；

S——每平方米场地月平均加工量定额；

a——场地或建筑面积利用系数，取0.6～0.7。

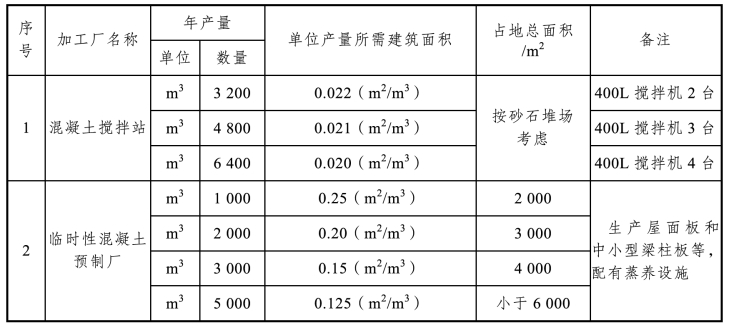

表6-7　现场加工厂所需面积指标（截取部分）

3）确定仓库及材料、构件堆场的位置与面积确定

（1）仓库、堆场的布置。应考虑到运输和装卸料的方便，仓库和材料堆场、构件堆场的位置应尽量靠近使用地点或在起重能力范围以内，以缩短运距，避免二次搬运，并应在保证施工需要的前提下，使材料的贮备量最少，贮备期最短，装卸及转运费用最省，同时选用经济而适用的仓库结构基建形式；尽可能利用原有的或永久性建筑物，以减少修建临时仓库的费用，并遵守防火安全条例的要求。

①考虑施工运输机械的不同类型，应布置在机械附近或者在起重半径范围内。

②考虑材料的不同类型和使用数量，对大宗的、重量大的和先期使用的材料应尽可能地靠近使用地点或起重机附近布置；而少量的、轻的、后期使用的材料则可布置得稍远一些。如砂、石水泥等大宗材料的布置，可尽量布置在搅拌站附近，使搅拌材料被运至搅拌机的运距尽量短。

（2）仓库、堆场的面积确定。一方面要确保工程施工的顺利进行，另一方面还要避免材料的大量积压，以免仓库面积过大，增加投资，积压资金。常用材料仓库或堆场面积计算参考指标见表6-8。公式为

式中　F——仓库总面积（m2）；

P——仓库材料储备量；

q——每m2仓库面积能存放的材料、半成品和制品的数量，见表6-8；

K——仓库面积有效利用系数（考虑人行道和车道所占面积），见表6-8。

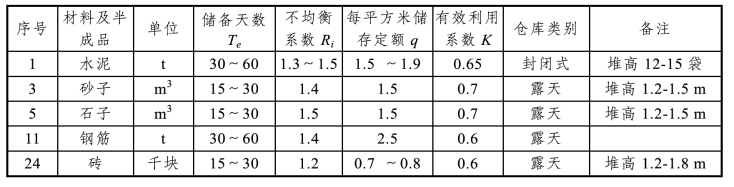

表6-8　常用材料仓库或堆场面积计算参考指标

4）现场运输道路的布置

（1）场外交通的引入。包括铁路、水路、公路的引入，具体引入在模块5施工总平面布置具体进行介绍。

（2）施工现场内临时道路的布置。根据各加工厂、仓库及各施工对象的相对位置，对货物周转运行图进行反复研究，区分主要道路和次要道路，进行道路的整体规划，以保证运输畅通、车辆行驶安全、造价低。具体要求见模块5施工总平面布置进行介绍。现场内临时道路的路面种类和厚度见表6-9。

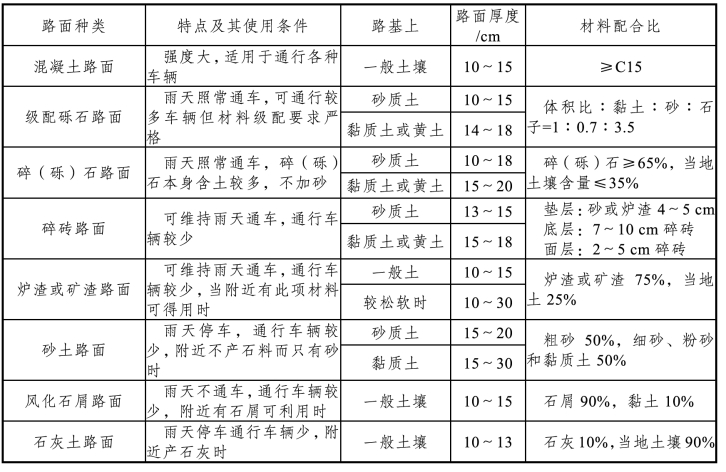

表6-9　临时道路的路面种类和厚度(www.daowen.com)

5）确定各类临时设施的位置

临时设施分为生产性临时设施，如砂浆搅拌棚和水泵房、木工加工房；非生产性临时设施，如办公室、传达室、宿舍、医务室、食堂、厕所等行政管理和生活设施。

（1）木工棚等生产性临时设施的位置，宜布置在离建（构）筑物四周稍远一点的位置，且有一定的材料、成品堆放场地，易燃易爆品仓库应远离锅炉房、加工厂及工人休息室等布置。现场作业棚所需要面积参考资料见表6-10。

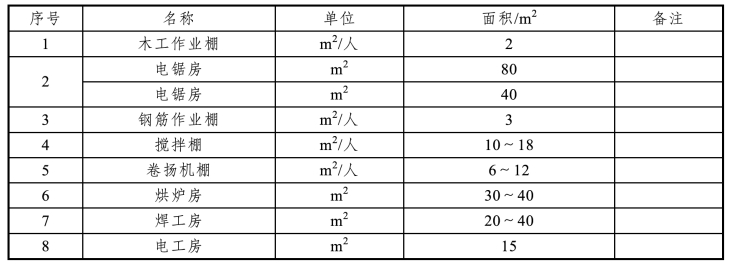

表6-10　现场作业棚所需要面积参考指标

（2）现场的行政管理、生活福利设施等非生产性临时设施，应尽量少设，并尽量利用永久建筑物或已建建筑物，必须设置的临时设施应考虑使用方便，尽量设在工人较集中的地方，但又不妨碍施工，并要符合防火、保卫的规定；食堂可布置在工地内部或工地与生活区之间；全工地性管理用房（办公室、门卫等）应设在工地入口处，便于管理。生活用房设施参考指标见表6-11所示。

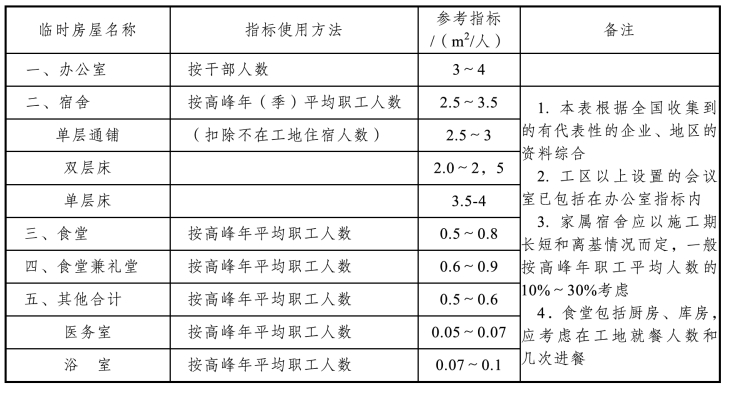

表6-11　生活用房设施参考指标

6）现场水、　电管网的布置

在进行临时性水、电管网布置时，尽量利用可用的水源、电源。一般排水干管和输电线应沿主干道布置；水池、水塔等储水设施应设在地势较高处；总变电站应设在高压电入口处；消防站应布置在工地出入口附近，消火栓沿道路布置；过冬的管网要采取保温措施。

（1）临时用水设施。

现场用水包括生产、生活、消防用水三大类。在可能的条件下，建筑装饰工程施工用水及消防用水要尽量利用工程永久性供水系统，以便节约临时供水设施费用。

临时用水要根据施工用水的参考指标，如施工机械用水指标、生活用水指标及消防用水指标等施工定额手册进行估算用水量，再确定管径。

①施工用的临时给水管，一般由建设单位的干管或自行布置的干管接到施工现场。布置时应力求管网长度最短，管道应埋入地下，尤其是受天气寒冷的影响，要埋置冰冻层以下，避免冬期施工时水管冻裂。

②供水管网应按防火要求布置室外消防栓，消防栓应沿道路设置，距道路边不应大于2m，距建筑物外墙不应小于5m，也不应大于25 m。消防栓的间距不应大于120 m，工地消防栓应设有明显的标志，且周围3m以内不准堆放建筑材料。

③为了排除地面水和地下水，应及时修通永久性下水道，并结合现场地形在建筑物周围设置排泄地面水、集水坑等设施。

（2）临时供电设施。

施工现场临时供电组织包括：计算工地总用电量，选择电源，确定变压器功率，布置配电线路和决定导线截面面积。工地用电包括动力用电和照明用电，可根据各类用电定额计算总用电量，将工地附近的用电网通过变压器引入工地，再选择导线截面。

①为了维修方便，施工现场一般采用架空配电线路，且要求现场架空线与施工建筑物水平距离不小于10 m，与地面距离不小于6m，跨越建筑物或临时设施时，垂直距离不小于2 m。

②现场线路应尽量架设在道路的一侧，且尽量保持线路水平。在低压线路中，电杆间距应为25～40 m，分支线及引入线均应由电杆处接出，不得在两杆之间接线。

③单位工程施工用电应在全工地性施工总平面图中统筹考虑，包括用电量计算、电源选择、电力系统选择和配置。若为独立的单位工程应根据计算的有用电量和建设单位可提供电量决定是否选用变压器。变压器的设置应将施工工期与以后长期使用相结合考虑，其位置应远离交通道口处，布置在现场边缘高压线接入处，在2m以外四周用高度大于1.7 m的铁丝网住，以保安全。

（3）布置注意事项。

①当有可以利用的水源、电源时，可以将水电从外面接入工地，沿主要干道布置干管、主线，然后与各用户接通。临时总变电站应设置在高压电引处，不应设在工地中心，以免高压电线经过工地内部导致危险；临时水池应放在地势较高处。

②当无法利用现有的水电时，为了解决电源，可在工地中心或靠近中心处设置临时发电站，由此把线路接出，沿干道布置主线；为了获得水源，可以利用地表水或地下水，并设置抽水设备和加压设（简易水塔或加压泵），以便储水和提高水压，然后把水管接出，布置管网。临时供水管网布置方式常见的有环状布置、支状布置及混合布置，敷设时地上一般用钢管，地下一般用铸铁管。

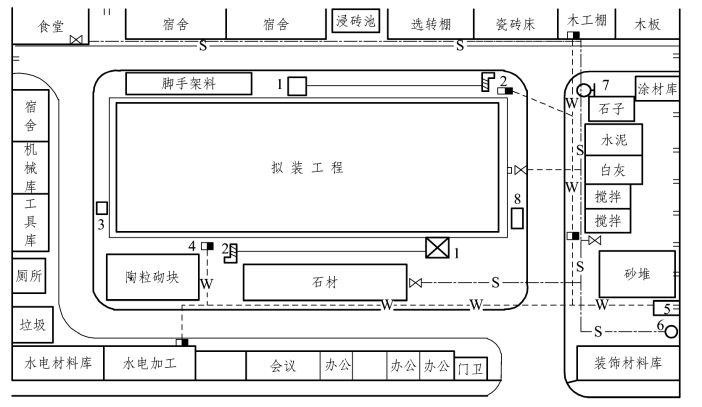

综上所述，施工机械、仓库、加工厂、内部道路、临时房屋、水电管网等布置应系统考虑多种方案进行比较，当确定之后采用标准图例绘制在平面图上，并按照建筑制图规则的要求绘制完善并且要适当地标注清楚图例及比例尺、相关位置的必要尺寸等，一般单位工程施工平面图的比例为1∶500～1∶200。单位工程平面布置如图6-5所示。

图6-5　某单位工程施工平面布置图

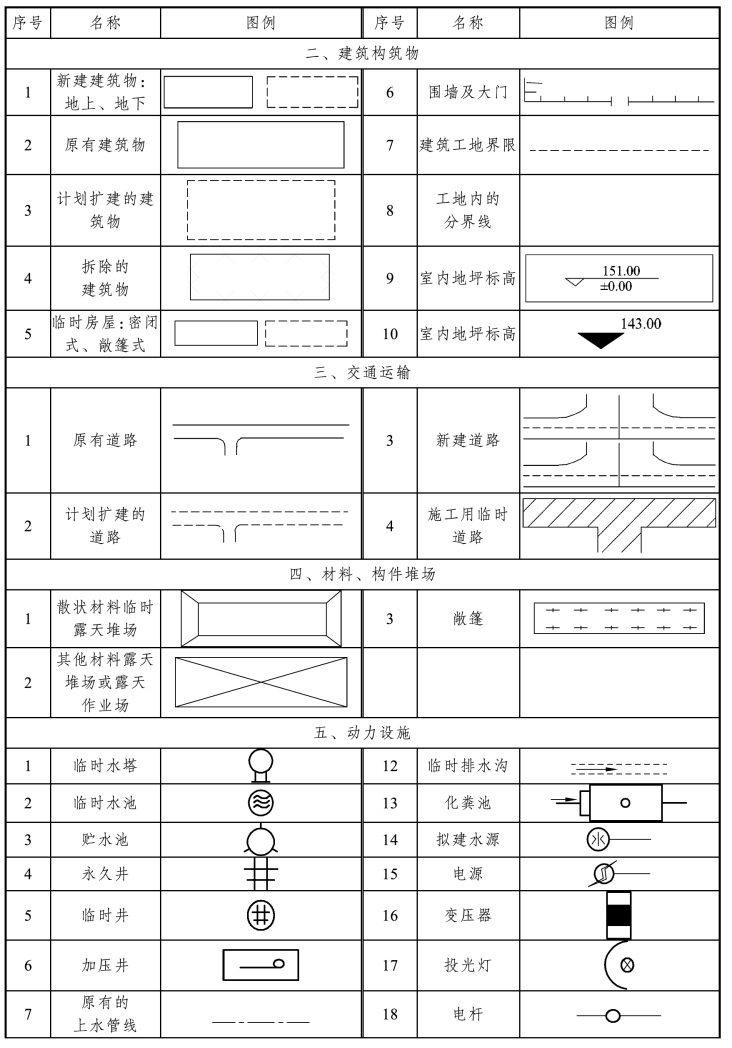

施工平面图参考图例

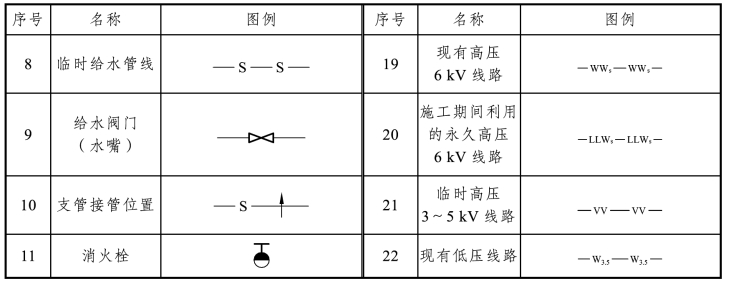

续表

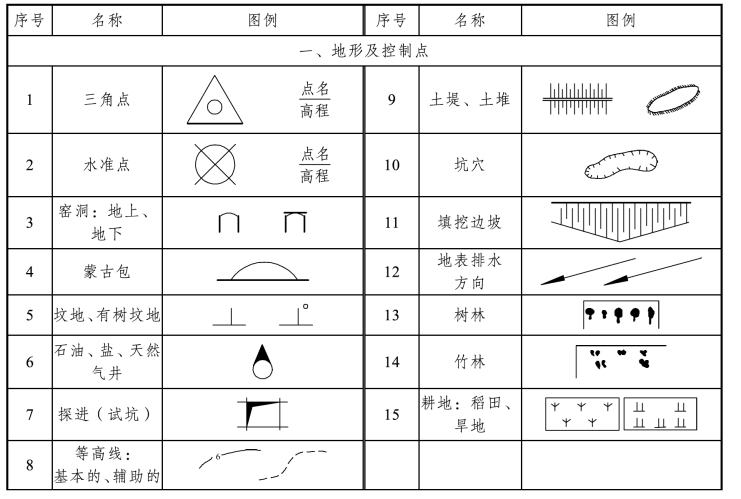

续表
