时标网络计划宜按最早时间绘制。在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位应根据计划期的长短确定，可以是小时、天、周、月或季度等。时标网络计划中以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间；以虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔（以网络计划终点节点为完成节点的工作除外）。当工作之后紧跟有实工作时，波形线的长度表示本工作的自由时差；当工作之后只紧跟有虚工作时，则紧接的虚工作的波形线长度中的最短者为该工作的自由时差。

时标网络计划中的箭线宜采用水平箭线或由水平段和垂直段组成的箭线，不宜采用斜箭线。虚工作也是如此，但虚工作的水平段应绘制成波形线。

1）间接绘制法

间接绘制（或称先算后绘法）指先计算无时标网络计划草图的时间参数，然后再在时标网络计划表中进行绘制的方法。

用这种方法时，应先对时标网络计划进行计算，算出其最早时间；再按每项工作的最早开始时间将其箭尾节点定位在时标表上；最后用规定线型绘出工作及其自由时差，即形成时标网络计划。绘制时，一般先绘制出关键线路.然后再绘非关键线路。绘制步骤如下：

（1）先绘制网络计划草图，计算工作最早时间并标注在图上。

（2）绘制时标网络计划的时标计划表。

（3）在时标表上，按最早开始时间确定每项工作的开始节点位置（图形尽量与草图一致），节点的中心线必须对准时标的刻度线。

（4）绘制时，一般应先绘制出关键线路和关键工作，然后再绘制出非关键线路和非关键工作。

（5）按各工作的时间长度画出相应工作的实线部分，使其水平投影长度等于工作时间。由于虚工作不占用时间，所以应以垂直虚线表示。

（6）用波形线把实线部分与其紧后工作的开始节点连接起来，以表示自由时差。

标出关键线路。将时差为零的箭线从起点节点到终点节点连接起来，并用粗箭线、双箭线或彩色箭线表示，即形成时标网络计划的关键线路。

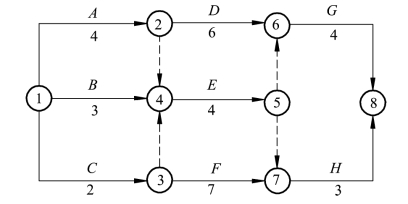

【案例4-6】　将图4-29所示的网络计划图改绘成时标网络图。

图4-29　例4-6网络图

【解】

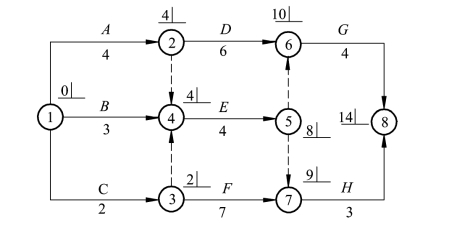

（1）先在网络图上标注出节点的最早时间，如图4-30所示。

图4-30　标注出节点最早时间的网络图

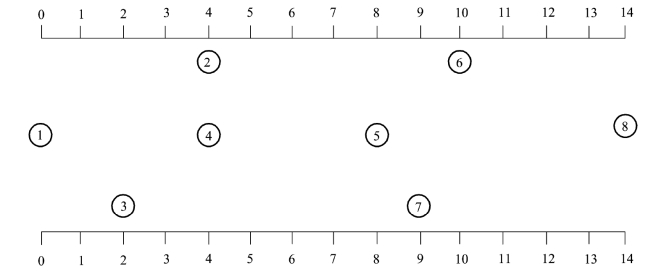

（2）在时标表上，安最早开始时间确定每项工作的开始节点位置，如图4-31所示。

(www.daowen.com)

图4-31　在时标表上按最早开始时间绘出各节点

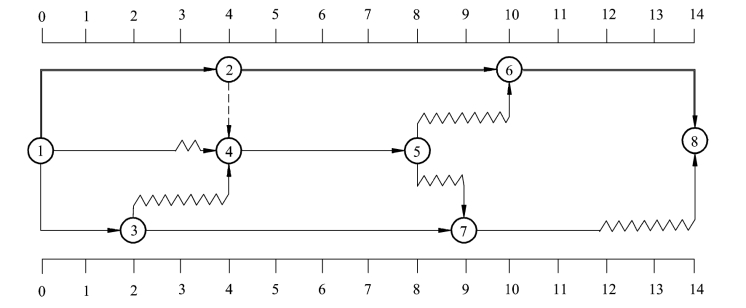

先绘制出关键线路和关键工作，然后再绘制出非关键线路和非关键工作；按各工作的时间长度画出相应工作的实线部分，使其水平投影长度等于工作时间，虚工作以垂直虚线表示；再用波形线把实线部分与其紧后工作的开始节点连接起来，以表示自由时差。最后标出关键线路，即形成时标网络计划的关键线路，如图4-32所示。

图4-32　连接各节点形成时标网络图

2）直接绘制法

所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划的方法。

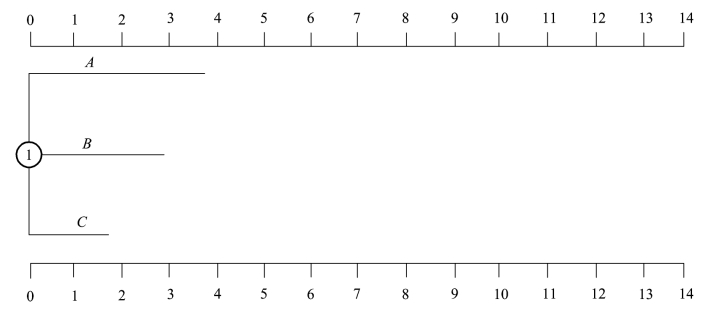

（1）将网络计划的起点节点定位在时标网络计划表的起始刻度线“0”上，并按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线A、B、C，如图4-33所示。

图4-33　直接绘制法第一步

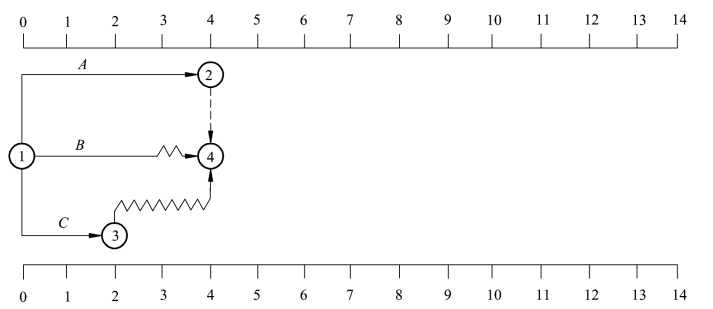

（2）除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后定位在这些工作箭线中最迟的箭线末端。当某些工作箭线的长度不足以到达该节点时，应用波形线补足，箭头画在与该节点的连接处，如图4-34所示。

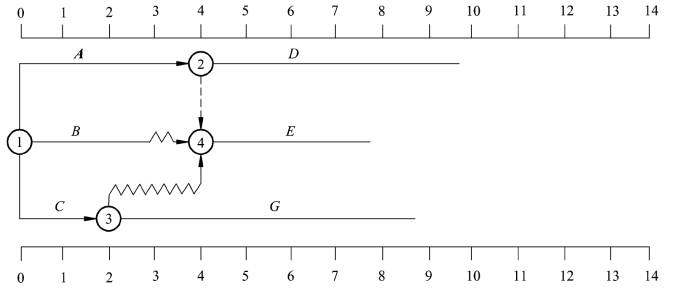

图4-34　直接绘制法第二步

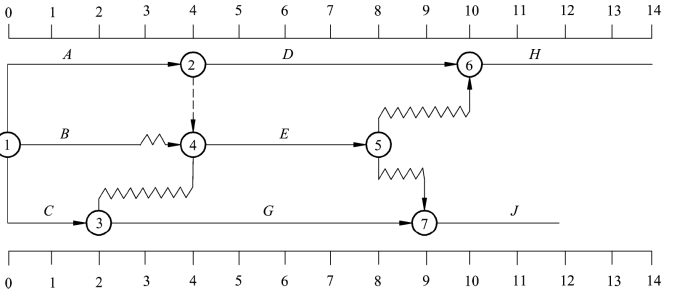

（3）当某个节点的位置确定之后，即可绘制以该节点为开始节点的工作箭线。在图4-34的基础上分别绘出以节点②、节点④和节点③为开始节点的工作箭线D、工作箭线E和工作箭线G，如图4-35所示。再依次绘出其他的箭线，如图4-36所示。

图4-35　直接绘制法第三步

图4-36　直接绘制法第四步

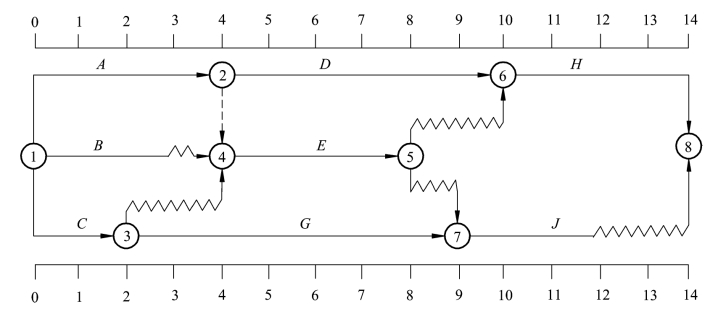

利用上述方法从左至右依次确定其他各个节点的位置，直至绘出网络计划的终点节点⑧，如图4-37所示。

图4-37　直接绘制法的双代号时标网络计划图

在绘制时标网络计划时，特别需要注意的问题是处理好虚箭线。首先，应将虚箭线与实箭线等同看待，只是其对应工作的持续时间为零；其次，尽管它本身没有持续时间，但可能存在波形线因此.要按规定画出波形线。在画波形线时，其垂直部分仍应画为虚线。
