在绘制双代号网络图时，一般应遵循以下基本规则。

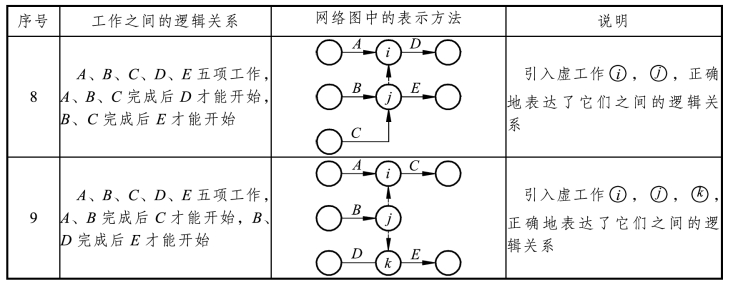

（1）网络图必须按照已定的逻辑关系绘制。由于网络图是有向、有序的网状图形，因此必须严格按照工作之间的逻辑关系绘制，这同时也是为了保证工程质量和资源的优化配置及合理使用。工作之间的逻辑关系表示方法见表4-1。

表4-1　逻辑关系表示方法

续表

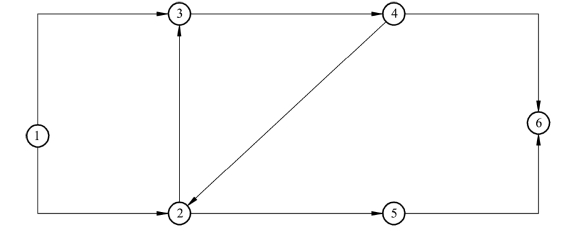

网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发节点的循环回路。如果出现循环回路，会造成逻辑关系混乱，使工作无法按顺序进行。当然，此时节点编号也错误，如图4-7所示的③→④→②→③循环回路。

图4-7　出现循环回路

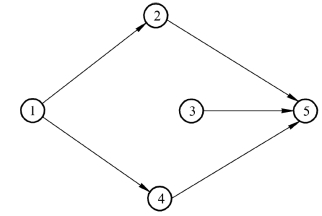

（3）网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外）。如图4-8中出现了①和③两个起点节点，图4-9中出现了⑤和⑥两个终点节点。

图4-8　多个起点节点

图4-9　多个终点节点

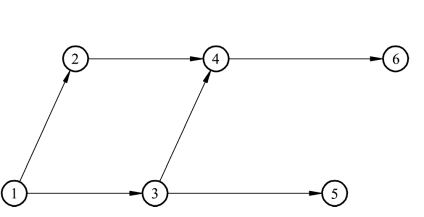

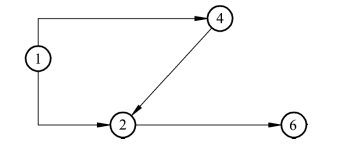

（4）网络图中不允许出现有双箭头或无箭头的箭线，如图4-10中的②→④和②→③箭线是错误的。因为施工网络计划图是一种有向图形，沿着箭头的方向循序渐进，所以一条线路只能有一个箭头。另外，网络图中应该尽量避免反向箭线，如图4-11所示的④→②箭线。

图4-10　双箭头箭线和无箭头箭线(www.daowen.com)

图4-11　反向箭头箭线

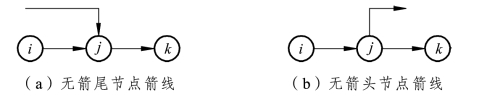

（5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。如图4-12所示为错误的画法。

图4-12　错误画法

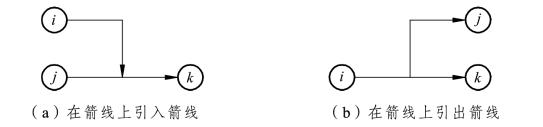

（6）严禁在箭线上引入或引出箭线图4-13即为错误的画法。

图4-13　错误的画法

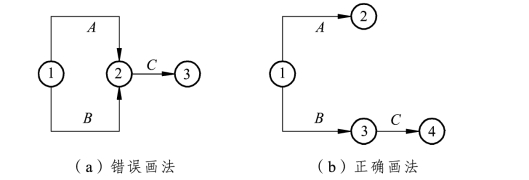

（7）一个网络图中，一条线路只能代表一项工作。图4-14（a）中工作A、B同时由①→②代号表示是错误的，正确的表达应为图4-14（b）中所示。

图4-14　一条线路只能代表一项工作

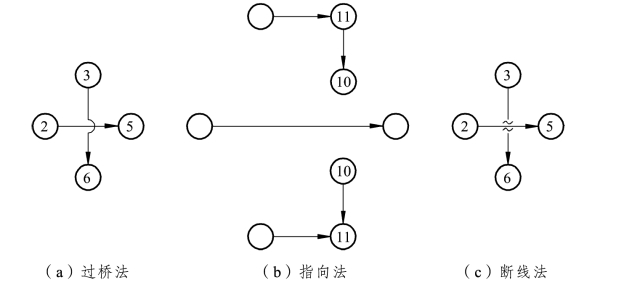

（8）绘制网络图时，箭线不宜交叉，当交叉不可避免时，可用过桥法、指向法或断线法处理。如图4-15（a）所示为过桥法，图4-15（b）所示为指向法，图4-15（c）所示为断线法。

图4-15　箭线交叉画法

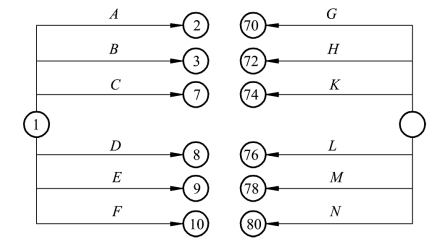

（9）当网络图的起点节点有多条箭线引出（外向箭线）或终点节点有多条箭线引入（内向箭线）时，为使图形简洁，可用母线法绘图，即将多条箭线经一条共用的垂直线段从起点节点引出，或将多条箭线经一条共用的垂直线段引入终点节点，如图4-16所示。
