目前常用的进度计划表达形式有横道计划和网络计划两种。它们虽具有同样的功能，但特点却有较大的差异。横道计划是以横向线条结合时间坐标来表示各项工作的起止时间和先后顺序，整个计划有一系列的横道组成。而网络计划是以箭线和节点组成的网状图形来表示的施工进度计划。

例如，某构件制作工程分三段进行施工，有支模、扎筋、浇筑混凝土三个施工过程，各施工过程的流水节拍分别为3 d、2 d、1 d。该工程进度计划用网络图表达如图4-1，用横道图形式表达如图4-2所示。

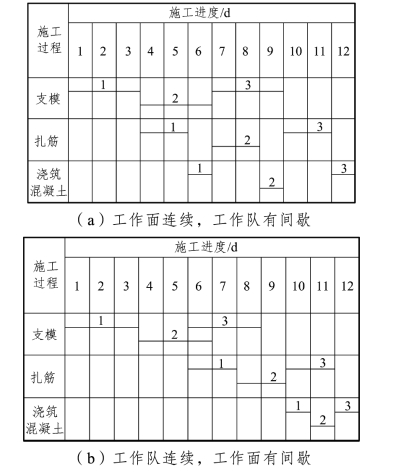

图4-2　横道图形式(www.daowen.com)

横道图计划的优点是易于编制，简单、明了、直观；因为有时间坐标，各项工作的起止时间、作业持续时间、工作进度、总工期以及流水作业状况都一目了然；对人力和其他资源的计算也便于按图叠加。其缺点是不能全面地反映出各项工作之间的相互关系和影响，不便进行各种时间参数的计算，不能反映哪些是主要的、关键性的工作，看不出计划中的潜力所在，不能使用计算机进行计算和优化。这些缺点的存在，使横道图计划不利于对视管理工作进行改进和加强。

网络计划的优点，是把工程项目中的各有关工作组成了一个有机的整体，能全面而明确地反映出各项工作之间的相互制约和相互依赖的关系；可以进行各种时间参数的计算，能在工作繁多、错综复杂的计划中找出影响工期的关键工作和关键路线，便于管理人员抓住主要矛盾，集中精力确保工期，避免盲目抢工；通过对各项工作存在机动时间的计算，可以更好地运用和调配人员和设备，节约人力、物力，达到降低成本的目的；在计划执行过程中当某一项工作因故提前或拖后时，能从网络计划中预见到对其后续工作及总工期的影响程度，便于采取措施；可以利用计算机进行计划的编制、计算、优化和调整。它的缺点是，流水作业表达不清晰；对一般的网络计划，不能利用叠加计算各种资源的需要量。

总之，网络计划技术可以为施工管理提供多种信息，有助于管理人员合理地组织生产，知道管理的重点应放在何处、怎样缩短工期、哪里有潜力、如何降低成本等，从而有利于加强工程管理。可见，网络计划技术即是有效的表达方法，又是一种科学的工程管理方法。
