1）流水施工的分级

根据流水施工组织的范围划分，流水施工通常可分为如下几级。（1）分项工程流水施工。

分项工程流水施工也称为细部流水施工，它是在一个专业工种内部组织起来的流水施工。在项目施工进度计划表上，它是一条标有施工段或工作队编号的水平进度指示线段或斜向进度指示线段。

（2）分部工程流水施工。

分部工程流水施工也称为专业流水施工，它是在一个分部工程内部、各分项工程之间组织起来的流水施工。在项目施工进度计划表上，它由一组标有施工段或工作队编号的水平进度指示线段或斜向进度指示线段来表示。

（3）单位工程流水施工。

单位工程流水施工也称为综合流水施工，它是在一个单位工程内部、各分部工程之间织起来的流水施工。在项目施工进度计划表上，它若干组分部工程的进度指示线段，并由此构成单位工程施工进度计划。

（4）群体工程流水施工。

群体工程流水施工也称为大流水施工，它是在若干单位工程之间组织起来的流水施工，反映在项目施工进度计划表上，是一张项目施工总进度计划表。

2）流水施工的表达方式

流水施工的表达方式是工程施工进度计划表，如水平图表（又称为横道图）、垂直图表（有称为斜线图）及网络图。(www.daowen.com)

（1）水平图表。

在流水施工水平图表的表达方式中，横坐标表示流水施工的持续时间，纵坐标表示开展流水施工的施工过程及专业工作队的名称、编号和数目，呈梯形分布的水平线段表示流水施工的开展情况。

水平图表具有的绘图简单、流水施工形象直观的优点。

（2）垂直图表。

在流水施工垂直图表的表达方式中，横坐标表示流水施工的持续时间，纵坐标表示开展流水施工所划分的施工段编号，各斜线段表示各专业工作队或施工过程开展流水施工的情况。应该注意的是，垂直图表中垂直坐标的施工对象编号是由下而上编写。垂直图表的具体形式如图3-5所示。

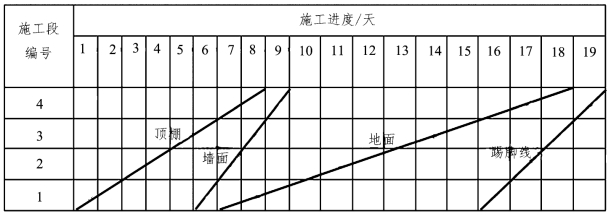

图3-5　流水施工的垂直图表

垂直图表能直观地反应出一个施工段中给施工过程的先后顺序和相互配合的关系，而且可由其斜线的斜率形象地反映出各施工过程的流水强度。在垂直图表中还可方便地进行各施工过程工作进度的允许偏差计算。

（3）网络图。

流水网络图的种类很多，可分为肯定型和非肯定型两大类，每一大类又有多种不同的表达形式。有关流水施工网络图的表达方式，详见本书模块4。
