由于前面在绘制基础时已经导入了CAD图纸，所以在这里就不用再交代CAD图纸的导入问题了。

1.绘制JL-1

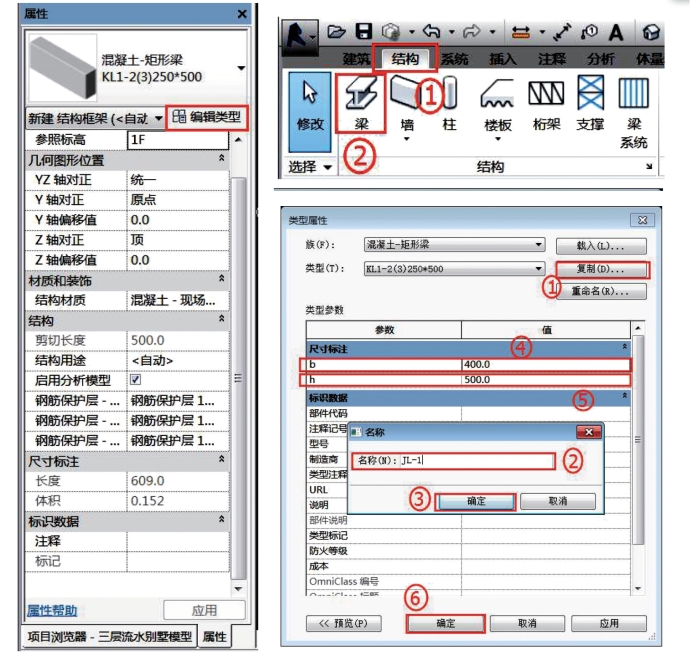

（1）设置JL-1。选择【结构】→【梁】→【编辑类型】，在弹出的类型属性对话框中，单击“复制”按钮“，在弹出的对话框中输入”JL-1“，单击”确定“按钮。在尺寸标注栏中输入b、h尺寸为400*400，单击”确定“，如图4-30所示。

图4-30　设置JL-1

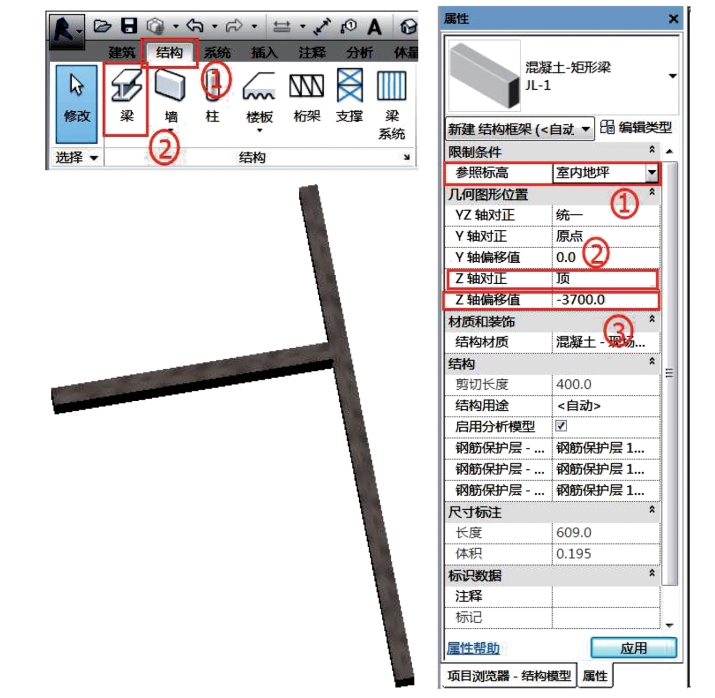

（2）绘制JL-1。打开室内地坪操作平面。选择【结构】→【梁】，在”属性“面板中调整参数标高（室内地坪），Z轴偏移值3700个单位。如图按照图纸信息绘制。

图4-31　绘制JL-1

2.绘制JL-2

（1）设置JL-2。选择【结构】→【梁】→【编辑类型】，在弹出的类型属性对话框中，单击“复制”按钮“，在弹出的对话框中输入”JL-1“，单击”确定“按钮。在尺寸标注栏中输入b、h尺寸为400*500，单击”确定“，如图2.4.1所示。

图4-32　设置JL-2

（2）绘制JL-2。打开室内地坪操作平面。选择【结构】→【梁】，在”属性“面板中调整参数标高（室内地坪），Z轴偏移值3700个单位。如图按照图纸信息绘制(www.daowen.com)

图4-33　绘制JL-2

3 绘制基础梁垫层：

（1）设置基础梁垫层 打开室内地坪操作平面。点击【结构】→【基础】→【板】→【结构基础：楼板】→【编辑类型】→【复制】，在弹出的对话框中输入“基础梁垫层-200”。点击“确定”。→【编辑】，设置结构层厚度为200。点击确定

图4-34　设置基础梁垫层

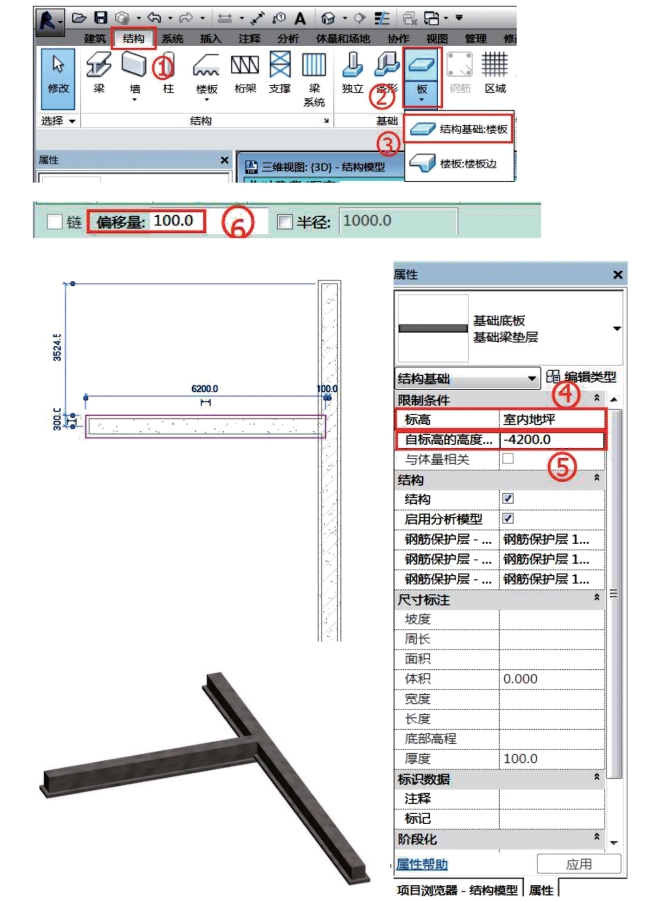

（2）绘制基础梁垫层 点击【结构】→【基础】→【板】→【结构基础：楼板】在上下文选项卡里面设置偏移量为100。 在属性栏里设置“标高”为“室内地坪”自标高偏移为-4100，同样对于JL-2的垫层设置自标高偏移-4200.→【直线】根据基础梁的轮廓绘制出基础轮廓，在“模式”选项卡下单击【√】完成绘制。

图4-35　绘制基础梁垫层

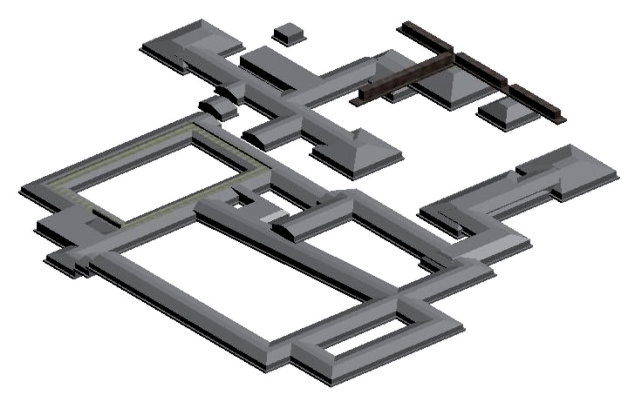

基础所有构件绘制完成后效果如图所示。

图4-36　基础板信息录入
