（4）定义阶型基础高度。在Revit中用我们在参照平面的基础上输入拉伸起点和拉伸终点确定阶型基础的高度。单击【深度】按钮，输入“-4600”数值，单机【高度】按钮，输入“-4200”在“项目浏览器”中单击【立面】→【前】命令，观看阶型基础高度。

图4-4　定义阶型基础高度

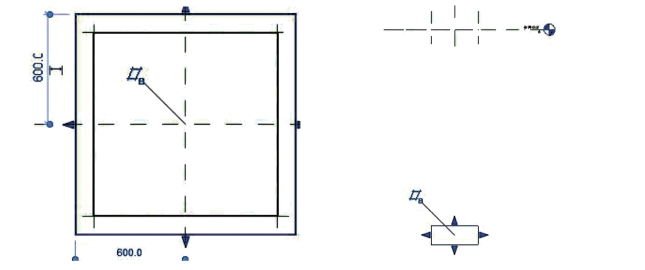

（5）定义垫层长和宽。单击【创建】→【拉伸】→【矩形】命令，在“偏移量”选项栏，输入“100”数值 images/P97_2998634.jpg（垫层超出阶型基础100mm） ，绘制矩形垫层。

图4-5　定义垫层长和宽并绘制垫层轮廓

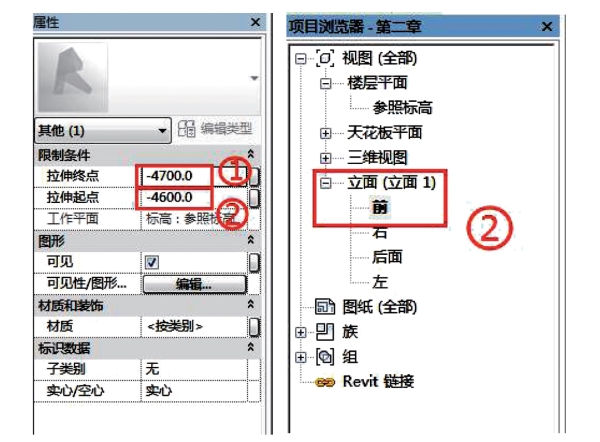

（6）定义垫层高度。在定义承台高度时，采用“深度”定义，这里垫层的高度可以在承台高度基础上进行定义。单击【立面】→【前】命令，在“属性”面板中，选择“拉伸起点”输入数值 “-4700”， 选择“拉伸终点”输入数值“-4600”，单击【√】按钮确定。

图4-6　定义垫层高度

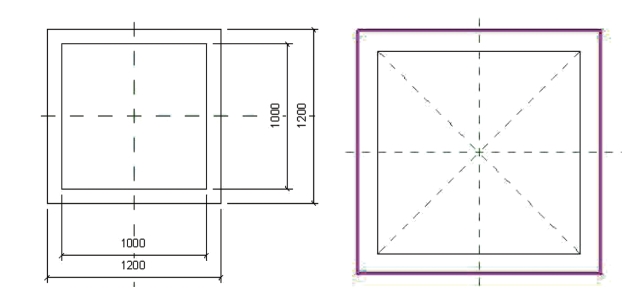

（7）标注尺寸。在“项目浏览器”中单击【楼层平面】→【参照标高】命令，按下键盘【DI】键（单击【注释】→【对齐】命令），标注长和宽。单击【立面】→【前】命令，按下键盘【DI】键，标注高。

图4 7 标注尺寸

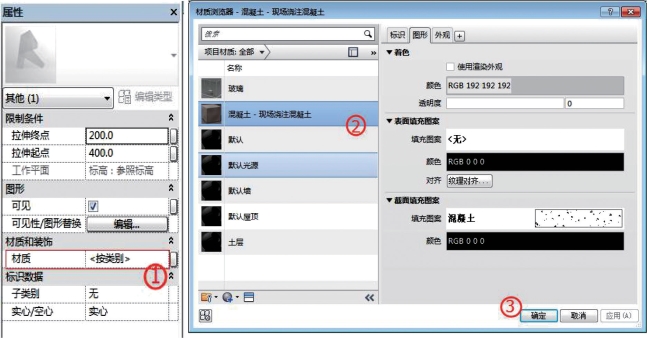

（8）添加材质。单击【立面】→【前】命令，阶型基础和垫层同在立面视图中。选择“阶型基础”，在“属性”面板中单击【材质】按钮，在弹出的“材质浏览器”对话框中，单击【混凝土-现场浇筑混凝土】→【确定】按钮。同样选择“垫层”，在“属性”面板中单击【材质】按钮，在弹出的“材质浏览器”对话框中，单击【混凝土-现场浇筑混凝土】→【确定】按钮。

(www.daowen.com)

图4-8　添加材质

（9）添加结构材质，单击【族类型】按钮，在弹出的“族类型”对话框中，单击【结构材质】→【混凝土-现场浇筑混凝土】→【确定】按钮。

注意：在“属性”面板中添加的材质适用于观看或者画剖面图，而“结构材质”中添加的材质是用于统计工程量。

（10）编辑可见性。在“项目浏览器”中单击【楼层平面】→【参照标高】命令，选择“阶型基础”在“属性”面板中单击【可见性-编辑】按钮，在弹出的“族图元可见性设置”对话框中，全部勾选，并单击【确定】按钮。同样选择“垫层”在“属性”面板中单击【可见性-编辑】按钮，在弹出的“族图元可见性设置”对话框中，勾选“前/后视图”和“左/右视图”两项，并单击【确定】按钮。

注意：在平面图和剖面图中，垫层是不可见的，在施工平面图中也是只能看到承台看不到垫层，所以在Revit中平面视图中，垫层不勾选可见。

图4-9　编辑可见性

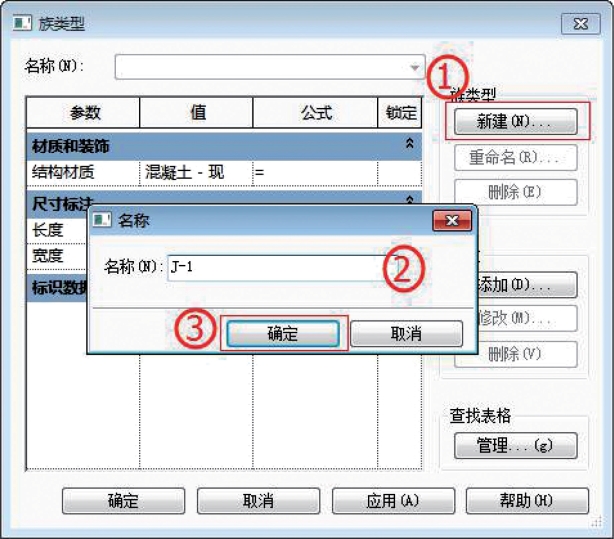

图4-10　编辑族名称

（11）编辑族名称。单击【族类型】按钮，在弹出来“族类型”对话框中，单击【新建】按钮，在“名称”中输入“J-7”，并单击【确定】按钮。

（12）另存为族。单击【应用程序】→【另存为】→【族】命令，在弹出的“另存为”对话框中将已经调整好的阶型基础文件另存为“阶型基础J-1”RFA族文件。

图4-11　另存为族

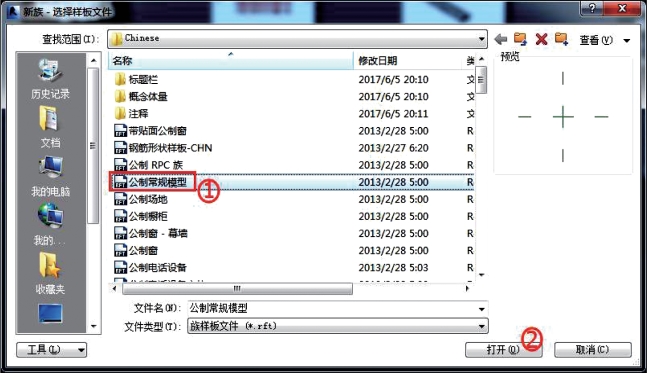

图4-12　 新建族
