（1）轴线的颜色。单击任意轴线，在“属性”面板中单击【编辑类型】按钮，在弹出的“类型属性”对话框中将“轴线末段颜色”设置为“红”色，如图3-57所示。

图3-57　

注意：轴线默认情况下颜色是黑色，就出施工图而言，因为最后都是黑白打印，什么样的颜色没有区别。由于轴线是最重要的定位线，建筑、结构、设备专业都要参照其进行绘图。Revit绝大部份的构件都是黑色，如果轴线也是黑色，就容易搞混淆，所以应该将其换成别的颜色。

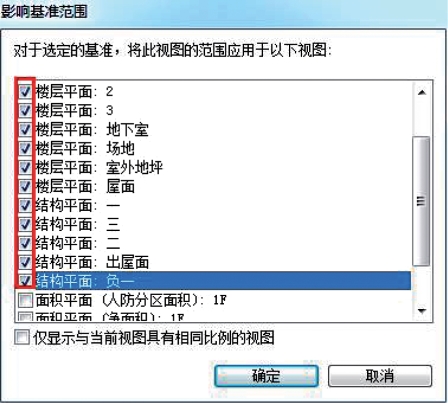

（2）调整影响范围。在Revit中轴网是有影响范围的，也就是说轴网调整后，不是每个楼层平面视图都可以影响到，需要设置这样的范围。在项目浏览器面板中单击楼层平面的“1F”楼层，可以观察到轴网的两头都有轴号。但是，在项目浏览器面板中单击楼层平面的“2”楼层，可以观察到轴网的只有一头有轴号。再次返回到“1F”楼层平面视图，选择所有轴线，单击【影响范围】命令，在弹出的“影响基准范围”对话框中选择所有的楼层平面与结构平面，并单击【确定】按钮完成操作，如图3-58所示。

图3-58

（3）检查影响范围。在项目浏览器面板中分别单击楼层平面栏中的“3”平面视图和结构平面栏中的“二”结构平面视图，发现所有的轴线都是双头显示，说明影响范围调整成功，如图3-59所示。(www.daowen.com)

图3-59

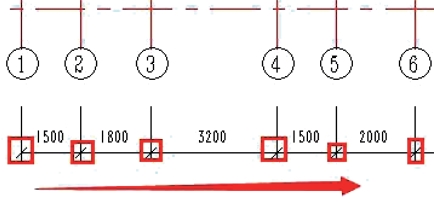

（4）轴网标注。按下【DI】键，向右依次选择“1”、“2”、“3”、“4”……“12”轴线，如图3-60所示。使用同样的命令与方法，从下向上完成对“A”至“L”轴的轴线标注，如图3-61所示。

图3-60

图3-62

注意：轴网的标注一次只针对一个楼层。如果需要对另外楼层进行轴网标注，可以使用复制楼层的方法完成。通常在设计初期时，只对建筑一层进行标注，目的是为了检查轴网绘制的准确性。其余平面图中轴网的标注在最后出施工图时再进行操作。
