建筑与结构的标高系统在一个文件中,有很多优势。可以将此文件共享,让建筑、结构、设备专业调用。修改这个文件,建筑、结构、设备专业可以随之联动变化。可以很清楚的观察到建筑与结构专业的构件在垂直尺寸上的关系。

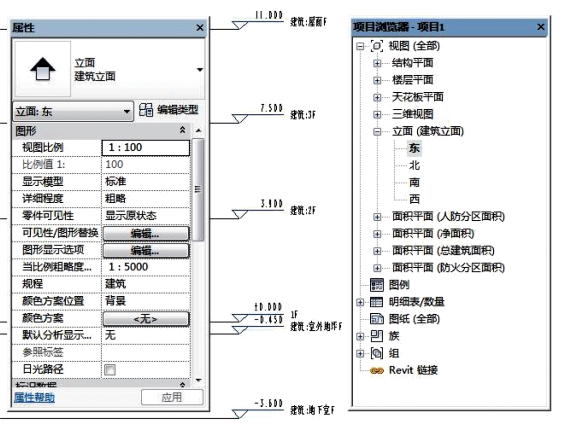

(1)查看建筑标高系统。在“项目浏览器”中单击【立面(建筑立面)】→【东】命令,观看整个建筑专业的标高,如图3-35所示。
图3-35

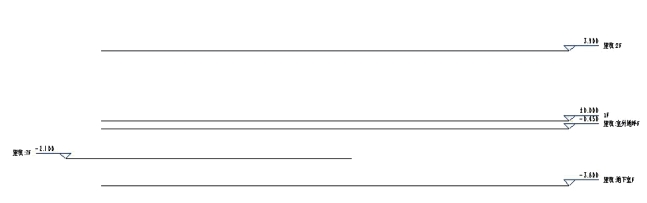

(2)绘制结构标高。按下键盘的【LL】键,绘制一个任意高度(具体的标高数值在后面修改)的标高,注意和已有的建筑标高反方向(以示区别),如图3-36所示。
图3-36
(3)载入结构标高族。单击【插入】→【载入族】命令,在弹出的“载入族”对话框中选择“结构标高”RFA族文件,如图3-37所示。
图3-37

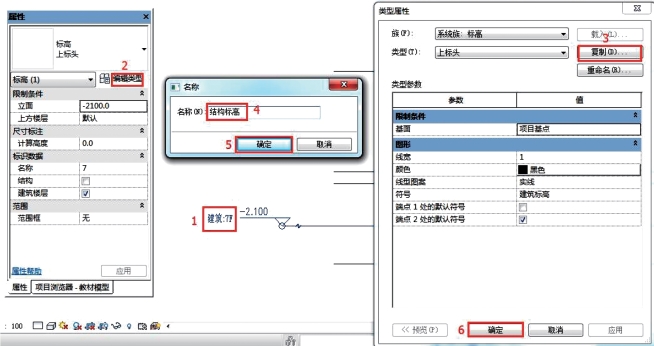

(4)复制结构标高的类型。选择上一步绘制的标高,在“属性”面板中单击【编辑类型】按钮,在弹出的“类型属性”对话框中单击【复制】按钮,在弹出的“名称”对话框中输入“结构标高”名称并单击【确定】按钮,如图3-38 所示。
图3-38
注意:此步骤是将建筑与结构同一族下面的二个类型进行区分的关键第二步(第一步在上一小节),只有这样操作,结构与建筑二个标高系统才能相互独立起来。
(5)在 “类型属性”对话框中的“符号”一栏中选择“结构标高”选项(这就是上一步载入的族),单击【确定】按钮,如图3-39所示。完成操作后,可以观察到屏幕操作区中,建筑标高在右,而结构标高在左,如图3-40 所示。
图3-40

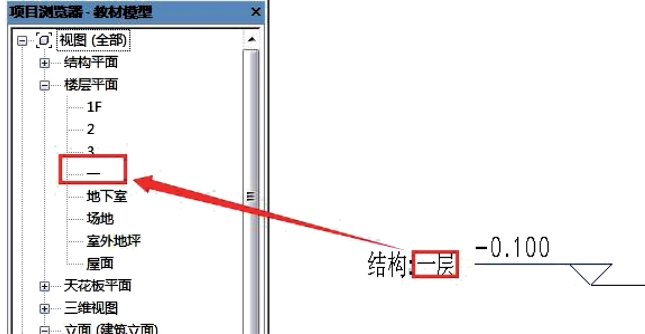

(6)更改结构标高的名称。更改标高数值为“-0.100”,重命名为“结构:一层”,此时在项目浏览器中的楼层平面栏会有“一”这个楼层平面视图,如图3-41所示。
图3-41
注意:楼层平面是指的建筑专业,而与结构专业相对应的是结构平面,这里需要删除系统自动建立的“一”楼层平面视图。(www.daowen.com)

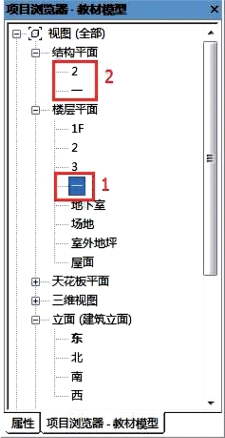

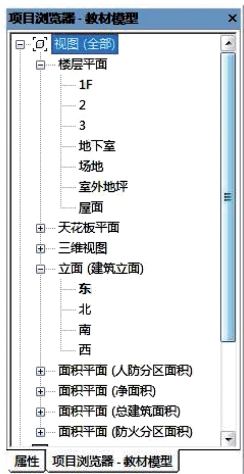

(7)删除楼层平面视图与结构平面视图。在“项目浏览器”面板中选择楼层平面栏中的“一”楼层平面视图,按下【Delete】键将其删除。同样选择结构平面栏中的“一”和“2”结构平面视图(这是系统默认的二个结构平面),按下【Delete】键将其删除,如图3-42。删除后“项目浏览器”面板如图3-43所示。
图3-42
图3-43

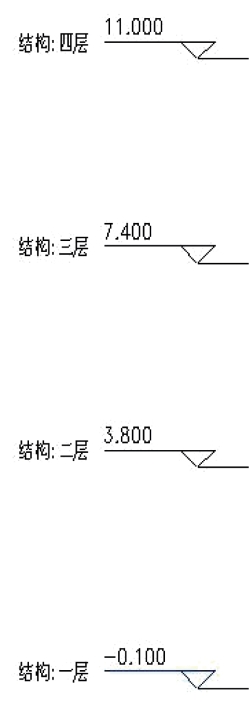

(8)复制标高。选择已经生成的“结构:一层”结构标高,按下【CO】键,勾选“约束”、“多个”二项,向上以任意距离复制出“结构:二层”、“结构:三层”和“结构:四层”三个结构标高标高,如图3-44所示。

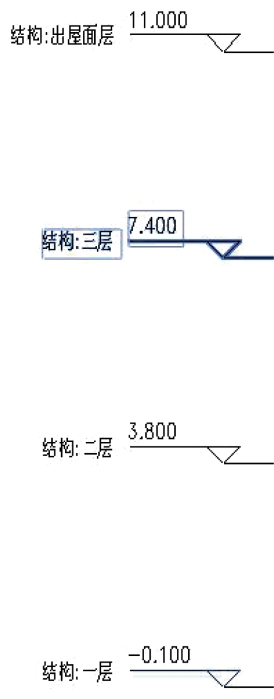

(9)更改结构最顶部标高。将结构专业最顶部的标高改为“结构:出屋面层”字样,并将其标高数值改为“11.000”数值,如图3-45所示。
图3-44
图3-45

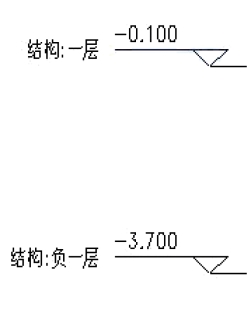

(10)向下复制一个标高。选择“结构:一层”标高,按下【CO】键,勾选“约束”、“多个”选项,向下移动光标,以任意距离再生成一个标高。修改标高的名称为“负一”字样,修改标高的数值为“-3.700”字样,如图3-46所示。
图3-46

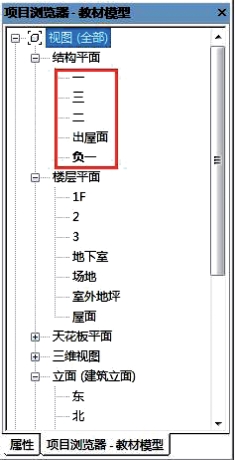

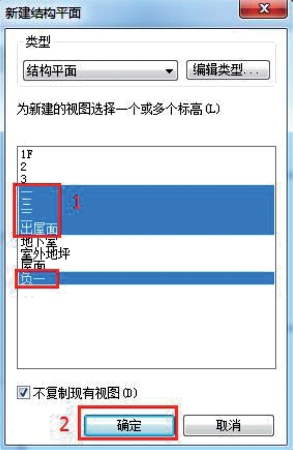

(11)生成与标高相对应的结构平面视图。单击【视图】→【平面视图】→【楼层平面】命令,在弹出的“新建结构平面”对话框中,选择本小节绘制的所有标高,并单击【确定】按钮,如图3-47所示。完成此步操作后,可以在“项目浏览器”中观察到系统生成了与标高相对应结构平面视图,如图3-48所示。
图3-47
图3-48
注意:在项目浏览器中,“楼层平面”视图对应的是建筑专业,而“结构平面”视图对应的是结构专业,请读都做好区分,不要混淆。
