在Revit Architecture中选择图元时，Revit Architecture会自动捕捉该图元周围的参照图元，如墙体、轴线等，以指示所选图元与参照图元间的距离。可以修改临时尺寸标注的默认捕捉位置，以更好的对图进行定位。通过下面的练习，学习Revit Architecture中临时尺寸标注的应用及设置。

（1）打开“加油站服务区”项目文件，切换至一层平面图楼层平面视图，适当缩放2-1/2轴间编号为C1206的窗，Revit Architecture将在窗洞口两侧与最近的墙表面间显示尺寸标注，如图2-62所示。由于该尺寸标注仅在选择图元时才会出现，所以称为临时尺寸标注。每个临时尺寸两侧都具有拖曳操作夹点，可以拖曳改变临时尺寸线的测量位置。

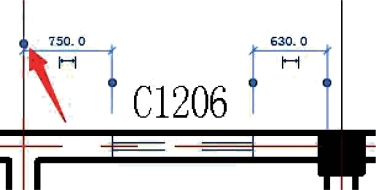

（2）移动鼠标指针至窗左侧临时尺寸标注2号轴线墙处，拖曳夹点，按住鼠标左键不放，向左拖动鼠标至2号轴线附近，Revit Architecture将会自动捕捉至2号轴线，松开鼠标左键，则临时尺寸线将显示为窗洞口边缘与2号轴线间的距离，如图2-63所示。

图2-62

图2-63

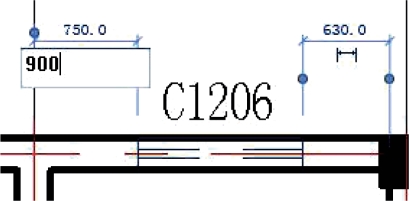

（3）保持窗图元处于选择状态。单击窗左侧与2号轴线的临时尺寸值750，Revit Architecture进入临时尺寸值编辑状态，通过键盘输入900，如图2-64所示。

图2-64

（4）按键盘回车键确认输入，Revit Architecture将向右移动窗图元，使窗与2号轴线间的距离为900.注意窗口右侧与1/2轴线墙间临时尺寸标注值也会修改为新值。

提示：在修改临时尺寸标注时，除直接输入距离值之外，还可输入“=”号后再输入公式，由Revit Architecture自耦定计算结果。例如，输入“=150*2+750”，Revit Architecture将自动计算出结果为“1050”，并以该结果修改所选图元与参照图元之间的距离。

（5）在视图空白处单击鼠标左键，取消选择集，临时尺寸标注将消失。再次选择该窗，窗两侧临时尺寸标注再次出现，注意临时尺寸标注仍捕捉到窗边至墙边。按键盘Esc键，取消选择集，临时尺寸标注再次消失。

可以设置临时尺寸捕捉的构件的默认位置，例如，可以设置选择窗时，Revit Architecture自动显示窗洞口与墙中心线间的距离。

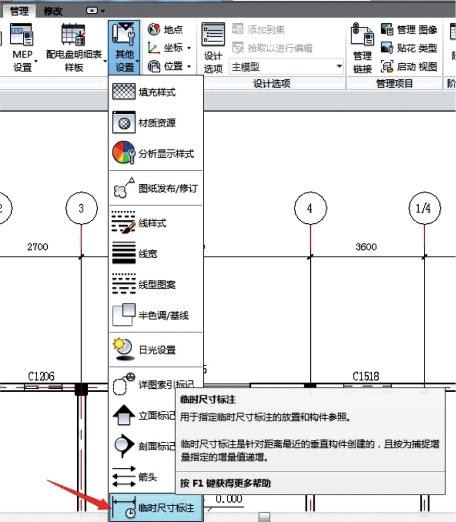

（6）切换至“管理”选项卡，单击“项目设置”面板中的“设置”按钮，弹出项目设置列表，在列表中选择“临时尺寸标注”如图2-65所示。注意图中菜单经过特殊处理，Revit Architecture设置列表中的选项远多余图中所示内容。

（7）Revit Architecture弹出“临时尺寸标注属性”对话框，如图2-66所示。该项目中临时尺寸标注在捕捉墙时默认会捕捉到墙面。单击墙选项中的“中心线”，将临时尺寸标注设置为捕捉墙中心线位置，其他位置不变，单击“确定”按钮，退出“临时尺寸标注属性”对话框。(www.daowen.com)

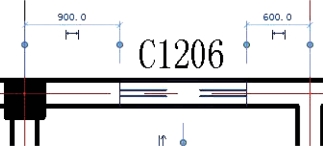

（8）再次选择C轴2-1/2轴线间编号为C1206的窗图元，Revit Architecture将显示窗洞口边缘距两侧墙中心线的距离，如图2-67所示。

图2-65

图2-66

图2-67

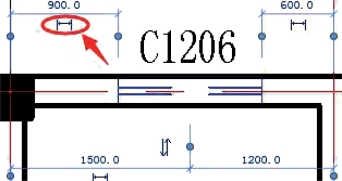

（9）分别单击窗左右两侧临时尺寸线下方的“转换为永久尺寸标注”符号，如图2-68所示，Revit Architecture将按临时尺寸标注显示的位置转换为永久尺寸标注，按Esc键取消选择集，尺寸标注将依然存在。

（10）另存为新的项目文件或直接关闭“加油站服务区”文件，当Revit Architecture询问是否将修改保存至项目时，选择“否”。至此，完成临时尺寸标注修改及设置练习。

Revit Architecture的临时尺寸标注在设计时对于快速定位、修改构件图元的位置非常有用。在Revit Architecture中进行设计时，绝大多数情况下，都将使用临时尺寸标注修改临时尺寸标注值的方式，精确定位图元，所以掌握临时尺寸标注的应用及设置至关重要。

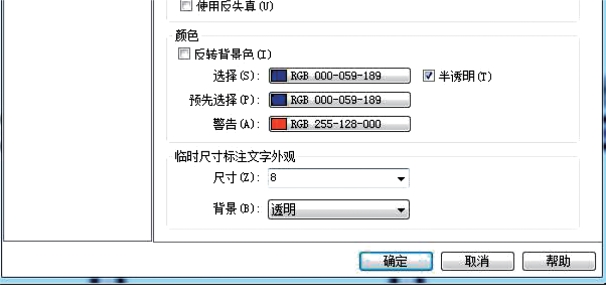

使用高分辨率显示器时，如果感觉Revit Architecture显示的临时尺寸标注文字显示较小，可以设置临时尺寸文字字体的大小，以方便阅读。打开“选项”对话框，切换至“图形”选项卡，在“临时尺寸标注文字外观”栏中，可以设置临时尺寸的字体尺寸及文字背景是否透明，如图2-69所示。

图2-68

图2-69
