选择图元后，可以对图元进行修改和编辑。在第1章中介绍了利用图元属性面板和类型属性对话框高速设置图元参数的操作，本小节进一步介绍图元的其他编辑操作。

Revit Architecture可以对图元进行修改、移动、复制、镜像、旋转等编辑操作。通过“修改”选项卡或上下文选项卡中可以访问这些修改和编辑工具。通过下面的操作，可以掌握如何修改和编辑图元。

（1）打开“加油站服务区”项目文件。使用项目浏览器切换至“楼层平面”→“二层平面图”视图。单击“视图”选项卡“窗口”面板中的“关闭隐藏对象”工具，关闭其他视图窗口。

（2）在项目浏览器中，打开“剖面（建筑剖面）”→“剖面3”视图。单击“视图”选项卡“窗口”面板中的“平铺”工具，Revit Architecture将左右并列显示二层平面图和剖面3视图窗口。

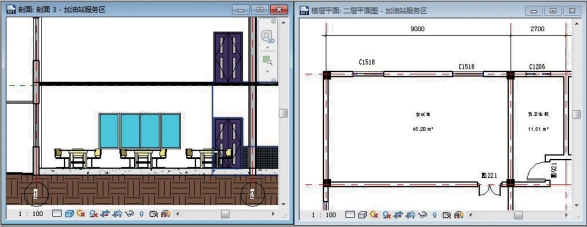

（3）单击视图空白处，激活视图窗口，使用导航栏的“缩放匹配”功能，在视图窗口中完全显示视图中的所有图元，在使用区域放大工具，放大显示平面视图中的会议室房间，以及剖面3视图中1-2轴线间对应的位置，如图2-39所示。

图2-39

（4）单击二层平面图视图空白位置，激活该视图，单击选择会议室B轴线墙上编号为M1221的门图元，Revit Architecture将自动切换至与门图元相关的“修改|门”上下文选项卡。注意“属性”面板也自动转换为与所选择门相关的图元实例属性，如图2-40所示。在类型选择器中，显示了当前所选择的门图元的族名称为“门-双扇平开”，其类型名称为“M1221”。

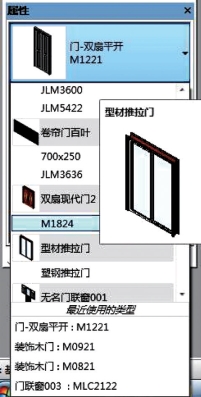

（5）单击“属性”面板的“类型选择器”下拉列表，该列表中显示了项目中所有可用的门族及族类型。如图2-41所示，在类型选择器中，Revit Architecture以灰色背景显示可用门族名称，以不带背景色的名称显示该族包含的类型名称。在列表中单击选择“型材推拉门”族。Revit Architecture在二层平面视图和剖面3视图中，将门修改为新的门样式。

图2-40

图2-41

（6）在剖面3视图空白处单击鼠标左键，激活剖面3视图，确认门仍处于选择状态。单击“修改|门”上下文选项卡“修改”面板中的“移动”工具，进入移动编辑状态。选项栏中仅勾选“约束”选项，如图2-42所示。

图2-42

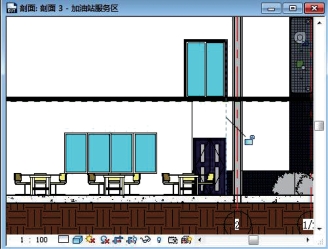

（7）在剖面3视图中，移动鼠标指针到右上角位置，Revit Architecture将自动捕捉门图元的端点，如图2-43所示，当捕捉至门左上角端点时，单击鼠标左键，该位置将作为移动的参照基点。

图2-43

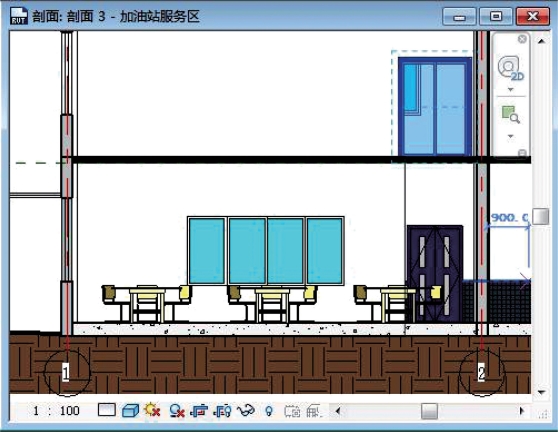

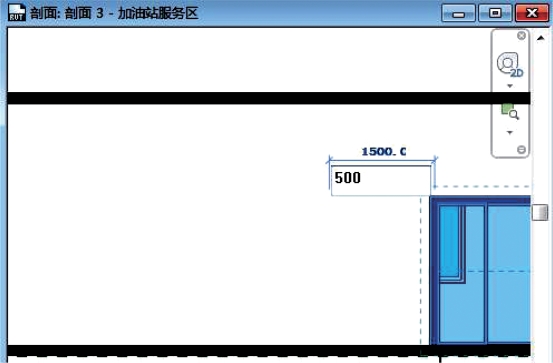

（8）向左移动鼠标，Revit Architecture将显示临时尺寸标注，提示鼠标当前位置与参照基点间的距离。使用键盘输入500作为移动的距离，如图2-44所示，按键盘Enter键确认输入。

图2-44

提示：由于勾选了选项栏中的“约束”选项，因此Revit Architecture仅允许在水平或垂直方向移动鼠标。

（9）Revit Architecture将门向左移动500的距离。由于Revit Architecture中各视图都基于三维模型实时剖切生成，因此在“剖面3”中移动门时，Revit Architecture同时会更新二层平面视图中门的位置。

下面，将使用对其修改工具，使刚才移动的会议室门洞口右侧与一层餐厅中门洞口右侧精确对齐。

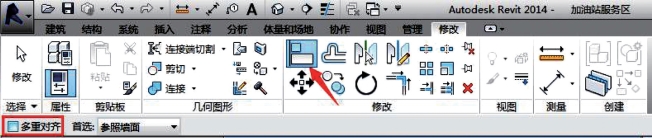

（10）按键盘Esc键，取消选择集。单击“修改”选项卡“编辑”面板中的“对齐”工具，进入对齐编辑模式，取消勾选选项栏中的“多重对齐”选项，如图2-45所示。

图2-45

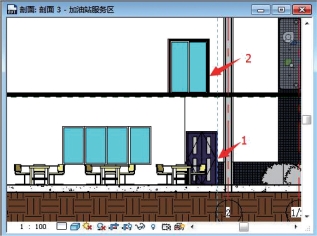

（11）确认激活剖面3视图，如图2-46所示，移动鼠标指针至一层餐厅门右侧洞口边缘，Revit Architecture将捕捉门洞口边并显亮。单击鼠标左键，Revit Architecture将在该位置处显示蓝色参照平面；移动鼠标指针至二层会议门洞口右侧，Revit Architecture会自动捕捉门边参考位置并亮显。再次单击鼠标左键。

（12）Revit Architecture将会议室门向右移动至参照位置，与一层餐厅门洞对齐，结果如图2-47所示。按两次Esc键退出“对齐”操作模式。

图2-46

图2-47

提示：使用对齐工具对齐至指定位置后，Revit Architecture会在参照位置处给出锁定标记，单击该标记,Revit Architecture将在图元间建立对齐参数关系，同时锁定标记变为。当修改具有对齐关系的图元时，Revit Architecture会自动修改与之对齐的其他图元。

（13）激活二层平面视图，在视图中放大显示2-3轴间男卫生间和盥洗间位置，选择盥洗间房间编号为M0921的门图元（注意不要选择门编号），单击Delete键或单击“修改|门”上下文选项卡“修改”面板中的删除工具X，删除该门。

提示：在Revit Architecture中，门编号与门模型关联，因此删除门时，Revit Architecture会自动删除该门对应的门编号。

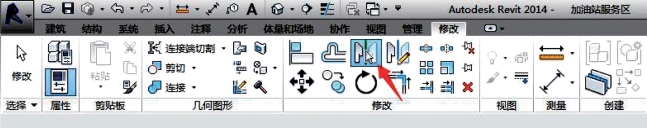

（14）切换至“修改”选项卡，单击“修改”面板中的“镜像-拾取轴”工具，如图2-48所示。Revit Architecture将进入镜像修改模式。

图2-48(www.daowen.com)

（15）单击选择1/2周左侧男卫生间编号为M0921的门，选择该图元。按键盘空格键或回车键确认已完成图元选择，Revit Architecture将自动切换至“修改|门”上下文选项卡。

（16）确保选项栏已勾选“复制”选项，如图2-49所示，该选项表示Revit Architecture在镜像时将复制原图元。

图2-49

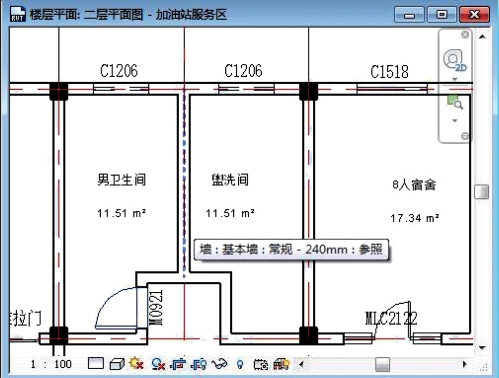

（17）移动鼠标指针至1/2轴男卫生间与盥洗室间的墙，如图2-50所示，Revit Architecture将自动捕捉并亮显墙中心线，单击鼠标左键，将以该墙中心线为镜像轴，在右侧盥洗间墙体上复制生成所选择的门图元。按Esc键退出选择集。

如果视图中无合适的作为镜像轴的图元对象，可以使用“镜像-绘制轴”的方式，该选项允许用户手动绘制镜像的轴。由于本操作中仅选择了门模型图元，因此不会随镜像操作时复制门编号。可以在镜像后使用“标记”工具为门添加门标记。

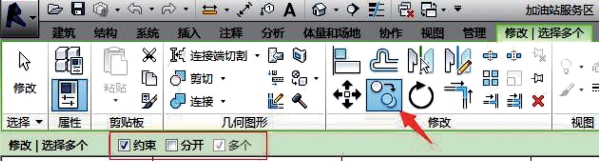

（18）在二层平面视图中，平移并适当缩放视图，显示4-1/5轴线间8人宿舍的位置。按住Ctrl键，单击选择4-1/4轴线间8人宿舍C轴墙上的C1518图元及窗编号，Revit Architecture自动切换至“修改|选择多个”上下文选项卡。在“修改”面板中选择“复制”工具，勾选选项栏中的“约束”和“多个”选项，如图2-51所示。

图2-50

图2-51

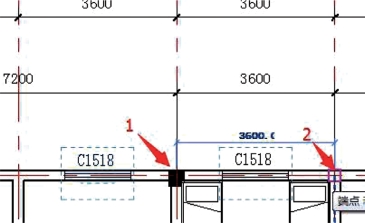

（19）如图2-52所示，鼠标指针移至C轴与1/4轴相交位置，Revit Architecture将自动捕捉轴线交点，单击鼠标左键，该位置作为复制基点。向右移动鼠标指针至C轴5轴交点处，当捕捉至该交点时，单击鼠标左键，Revit Architecture将复制所选择的窗至新开间。

图2-52

（20）继续向右捕捉其他开间交点并单击鼠标左键，直至复制到C轴与6轴交点，按Esc键退出复制编辑模式，在每个8人宿舍开间内复制生成窗及窗编号 图元。

（21）按住Ctrl键，选择4轴-1/4轴8人宿舍中的所有家具，单击“修改|家具”上下文选项卡“修改”面板中的“阵列”工具，进入阵列编辑模式。如图2-53所示，设置选项栏阵列方式为“线性”，勾选“成组并关联”选项，设置“项目数”为4，设置“移动到”为“第二个”，勾选“约束”选项。

图2-53

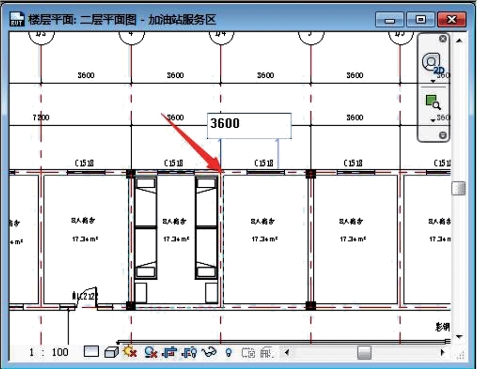

（22）移动鼠标指针至C轴与1/4轴交点处，Revit Architecture将自动捕捉该交点，单击鼠标左键，确定为阵列基点。向右移动鼠标指针，Revit Architecture给出鼠标指针当前位置与阵列基点间距离的临时尺寸标注，该距离为阵列间距。键盘输入3600作为阵列间距，如图2-54所示，按键盘Enter键确认。也可以在选择C轴与1/4轴线交点作为基点后，直接拾取C轴与5轴线交点，Revit Architecture会自动以两点间距离作为阵列间距，其效果与直接通过键盘输入阵列间距相同。

图2-54

（23）完成后，Revit Architecture将以3600位间距向右侧8人宿舍房间阵列生成家具图元。由于在选项栏中勾选了“成组并关联”选项，所以Revit Architecture会将所选择的构件生成模型组，并允许用户再次修改阵列的数量，直接按键盘回车键接受阵列数量，按Esc键取消图元选择集，完成阵列操作。

提示：选项栏中的“约束”选项用于限制阵列成员沿着与所选的图元垂直或共线的矢量方向移动。

（24） 激活剖面3视图，适当缩放视图，配合键盘Ctrl键，在剖面视图中选择一楼4-6轴间共4扇门联窗图元。Revit Architecture自动切换至“修改|门”上下文选项卡。

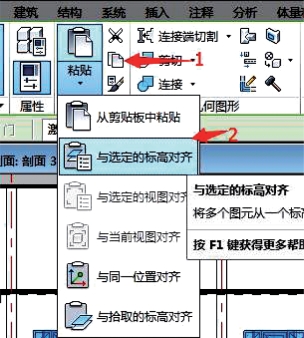

（25）单击“剪贴板”面板中的“复制至剪贴板”工具，将所选择图元复制至Windows剪贴板。单击“剪贴板”面板中的“对齐粘贴”，弹出对齐粘贴下拉列表，在列表中选择“与选定的标高对齐”选项，如图2-55所示。

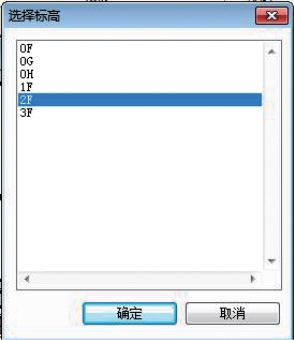

（26）弹出“选择标高”对话框，如图2-56所示，在标高列表中单击选择“2F”，单击“确定”按钮退出“选择标高”对话框。

图2-55

图2-56

（27）Revit Architecture将复制一楼所选门联窗图元至二楼相同位置，同时注意在二层平面图楼层平面视图中，Revit Architecture也会显示复制后的门联窗图元。按键盘Esc键退出选择集。

（28）至此，已完成了Revit Architecture中基本编辑操作练习。另存为新的项目文件或直接关闭“加油站服务区”项目文件，当Revit Architecture询问是否将修改保存至项目时，选择“否”，不保存对项目的修改。

在Revit Architecture中，对于移动、复制、阵列等编辑工具，可以同时操作一个或多个图元。这些编辑工具允许用户选择图元，在上下文选项卡中单击对应的编辑工具对图元进行编辑；也可以先选择要执行的编辑工具，再选择需要编辑的图元，完成选择后，必须按键盘空格键或回车键确认完成选择，才能实现对图元的编辑和修改。

当Revit Architecture的编辑工具处于运行状态时，鼠标指针通常将显示为不同形式的指针样式，提示用户当前正在执行的编辑操作。任何时候，用户都可以按键盘Esc键退出图元编辑模式，或在视图空白处单击鼠标右键，在弹出的菜单中选择“取消”选项，即可取消当前编辑操作。

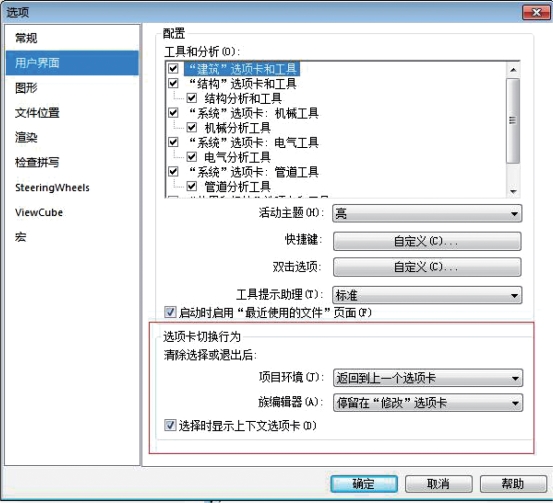

在Revit Architecture“选项”对话框的“用户界面”选项卡中，可以指定选项卡的显示行为。如图2-57所示，可以指定选择对象时是否显示上下文选项卡。也可以分别指定取消选择集后Revit Architecture自动切换至操作前的选项卡或停留在修改选项卡上。

图2-57

在Revit Architecture中进行操作时，为防止操作过程中发生计算机断电等意外造成工作丢失，当操作达到一定时间时，Revit Architecture会弹出图2-58所示的“最近没有保存项目”对话框，可以选择“保存项目”，立即保存当前项目；或选择“保存项目并设置时间提醒”，则Revit Architecture除保存项目外，还将打开“选项”对话框，并在该对话框中设置提醒用户保存项目的时间；也可以选择“不保存文件切设置提醒间隔”或直接单击“取消”按钮，不保存目前已经对项目的修改。

图2-58
