选择图元是Revit Architecture编辑和修改操作的基础，也是Revit Architecture中进行设计时最常用的操作。在前面的练习中，多次使用鼠标左键选择图元。事实上在Revit Architecture中，在图元上直接单击鼠标左键选择是最常用的图元选择方式。配合键盘功能键，可以更灵活地构建图元选择集，实现图元选择。Revit Architecture将在所有视图中高亮显示选择集中的图元，以区别于未选择的图元。

（1）打开配套文件中“加油站服务区.rvt”文件，在项目浏览器中切换至“一层平面图”楼层平面视图。

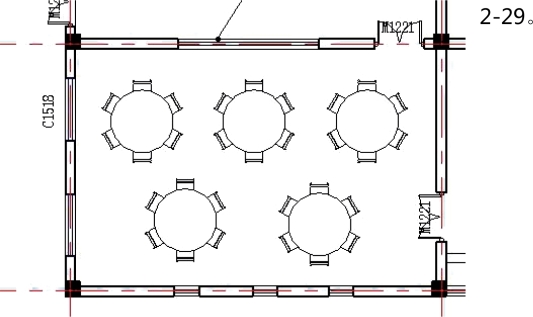

（2）使用导航栏中的“缩放匹配”选项，将该视图中的全部图元内容充满视图窗口。使用“区域放大”工具，放大显示餐厅位置，如图2-29。

图2-29

（3）该项目中餐厅A轴线墙上共有三扇窗。移动鼠标指针至左侧窗图元上，单击鼠标左键选择窗，该窗将以蓝色显示。移动鼠标指针至中间窗图元处，单击鼠标左键选择该窗。注意在选择集中将仅保留中间窗图元，而取消已选择的左 侧窗。

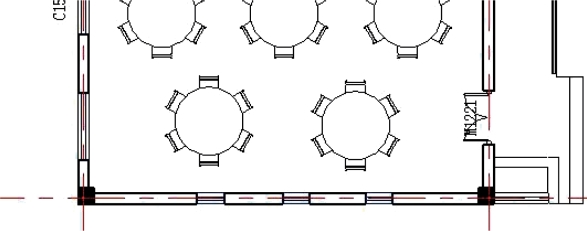

（4）按住键盘Ctrl建，可以向选择集添加图元，分别单击左侧和右侧窗，Revit Architecture将图元添加到选择集中，如图2-30所示。

图2-30

（5）按住Shift键，可以从选择集中删除图元，单击左侧窗，可以从选择集中取消该窗。在视图空白处单击鼠标左键或按键盘Esc键，取消选择集。

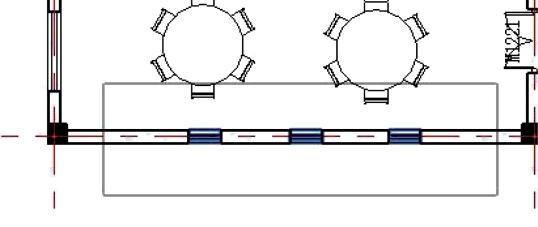

（6）如图2-31，在左侧窗左上角单击并按住鼠标左键，向右下方移动鼠标，Revit Architecture将显示实线范围框，当范围框将三扇窗完全包围时，松开鼠标左键，Revit Architecture将选择被范围框完全包围的窗图元。Revit Architecture将在右下角的选择过滤器中显示选择集中图元的数量。在本次操作中，选择了3个窗图元，选择过滤器将显示如图2-32所示。

图2-31

图2-32

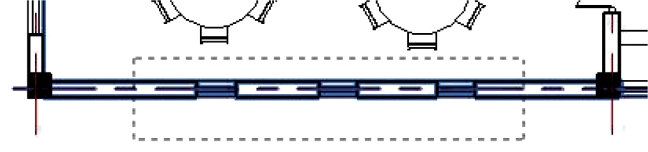

（7）按键盘Esc键取消选择集。在第3个窗右下角单击鼠标左键，向左上角移动鼠标，Revit Architecture将显示虚线范围框。如图2-33所示，当虚线范围框完全包围窗时，松开鼠标左键，Revit Architecture将不仅选择被范围框完全包围的窗图元，还将选择与范围框相交的墙体、轴线和楼板（在视图中不可见）。

图2-33

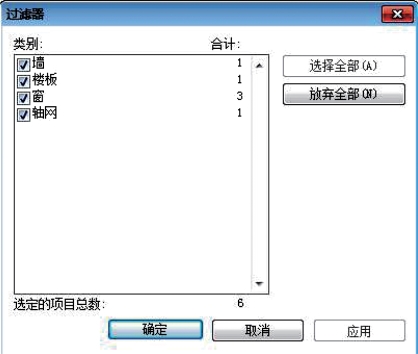

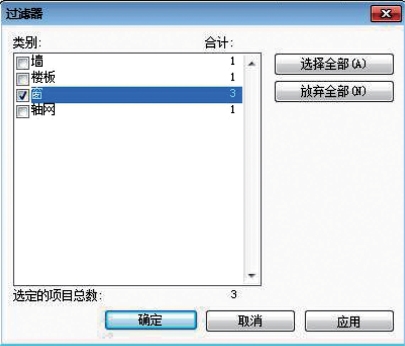

（8）Revit Architecture将自动切换至“修改|选择多个”上下文选项卡。单击“过滤器”面板中的“过滤器”按钮images/P43_1264634.jpg或单击右下角的过滤器图标，打开“过滤器”对话框，如图2-34。(www.daowen.com)

图2-34

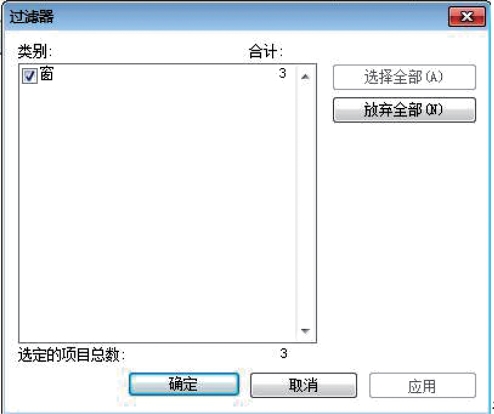

（9）取消对话框中的墙、楼板和轴网类别勾选的状态，仅勾选窗类别，单击“确定”按钮退出“过滤器”对话框。Revit Architecture将仅在选择集中保留窗类别图元，如图2-35。单击视图空白处，取消选择集。

图2-35

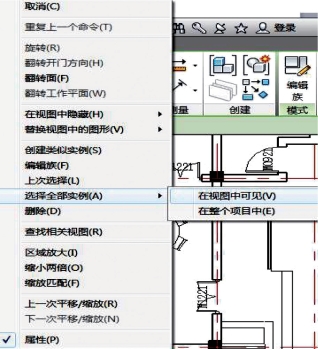

（10）单击选择左侧窗图元，单击鼠标右键，在弹出的菜单中选择“选择全部实例→在视图中可见”，如图2-36所示。Revit Architecture将选择当前视图中与该窗同类型的所有图元。

图2-36

提示：使用“选择全部实例→在整个项目中”选项，则Revit Architecture将不仅选择当前视图中同类型的窗，还将选择项目中其他相同类型的窗。

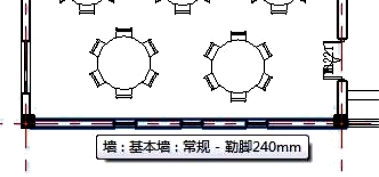

（11）移动鼠标指针至餐厅下方A轴墙稍偏向内墙处，如图2-37所示，Revit Architecture将高亮显示指针处墙体图元，表示单击鼠标左键时将选择亮显的墙图元。稍作停留，Revit Architecture将显示亮显图元的名称。

图2-37

提示：在显示对象名称时，Revit Architecture按“对象类别：族名称：族类型”的顺序显示高亮对象的名称。例如，图2-37中所显示的对象为“墙类别，基本墙族，常规-勒脚240mm”族类型的墙实例。

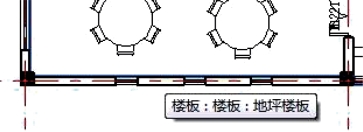

（12）保持鼠标指针位置不动，循环按下键盘Tab键，Revit Architecture将在墙或线链（首尾相接的墙体）及楼板（在平面视图中与墙边缘重合，不可见）中循环亮显。如图2-38所示，当轴线楼板边缘亮显时，单击鼠标左键，将选择餐厅位置的楼板。

图2-38

（13）关闭“加油站服务区”项目，完成图元选择操作练习。如果Revit Architecture询问是否保存时，选择“否”，不保存对项目的修改。

选择图元是Revit Architecture中最常用的操作。根据要选择图元的特征，恰当使用框选、过滤器、选择相同实例、Tab键循环等选择方式，可以起到事半功倍的效果。

在“选项”对话框的“图形”选项卡中，可以设置预选图元、选择图元的指示颜色。Revit Architecture支持在选择图元后以半透明的方式显示所选图元，勾选“半透明”选项可开启该显示功能。
