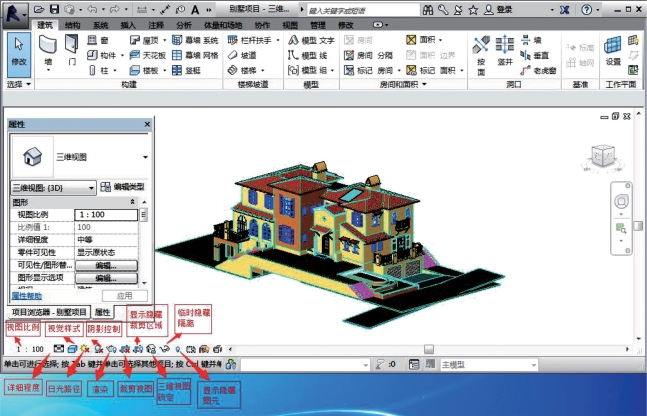

在Revit Architecture中，每个视图窗口底部都有视图控制栏，用于控制该视图的显示状态。不同类别的视图，其视图控制栏不同。视图控制栏中可用的工具，如图2-23。

图2-23

视图控制栏中的模型图形样式、阴影控制和临时隐藏图元是常用的视图显示工具。通过下面的实例操作，可以掌握这三个显示控制工具的用法。

（1）打开“别墅项目.rvt”文件，切换至默认三维视图。使用ViewCube设置该视图视点为西南轴测视图。

（2）单击视图底部的视觉样式按钮，弹出模型图形样式列表，在列表中单击选择“隐藏线”。

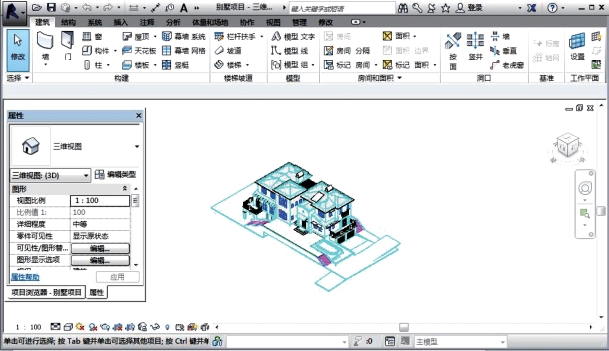

（3）Revit Architecture将以图2-24所示的形式显示模型视图，同时视图控制栏中的视觉样式变为，提示用户当前视图的模型图形样式为隐藏线。

图2-24

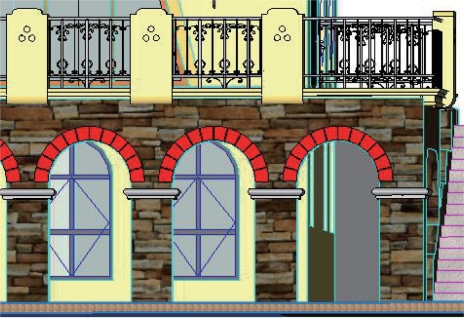

（4）使用相同的方式，切换视觉样式为“真实”，视图控制栏中的“视觉样式”按钮变为。滚动鼠标滚轮，适当放大视图，模型以图2-25所示的方式显示，该模式真实反映出模型的材质纹理。

图2-25

真实样式将根据图元对象所定义的材质贴图显示其真实纹理。Revit Architecture共提供了5种模型图形样式：线框、隐藏线、着色、一致的颜色和真实，其显示效果逐渐增强，但消耗的计算机资源依次增多，显示刷新速度逐渐减慢。读者可自行对比其他几种显示模式的显示情况，也可以根据计算机的性能和视图表现要求，选择不同的模型图形样式。

（5）切换视觉样式为“着色”模式，以加快视图显示速度。如图2-26所示，移动鼠标指针至别墅室外台阶位置，台阶图元将以蓝色高亮显示。单击视图控制栏中的“临时隐藏/隔离”按钮，弹出隐藏/隔离图元选项列表。(www.daowen.com)

（6）在列表中选择“隔离类别”选项，Revit Architecture将在当前视图中隐藏除楼梯类别图元以外的所有模型图元。Revit Architecture会在包含临时隐藏图元的视图周围显示淡蓝色边框，同时视图控制栏中的隐藏/隔离图元图标变为，提示该视图中包含已隐藏的图元。

（7）再次单击视图控制栏中的隐藏/隔离图元按钮，在弹出的选项中选择“重设临时隐藏/隔离”，Revit Architecture将重新显示被隐藏的图元。

（8）移动鼠标指针至西侧屋顶，屋顶将高亮显示。单击选择屋顶图元，单击视图控制栏中的“隐藏/隔离图元”按钮，在弹出的列表中选择“隐藏图元”。Revit Architecture将在视图中隐藏所选择屋顶，同时会在包含临时隐藏图元的视图周围显示淡蓝色边框。

（9）再次单击视图控制栏中的“隐藏/隔离图元”按钮，在弹出的选项中选择“将隐藏/隔离应用于视图”，注意视图中用于指示临时隐藏的蓝色边框消失，同时，单击临时隐藏隔离图元工具中，注意其中列表将变为灰色。

（10）单击视图控制栏中的“显示隐藏图元”按钮，进入显示隐藏图元模式。如图2-27所示，视图中所有被隐藏的图元均以暗红色显示。移动鼠标指针至上一步中隐藏的屋顶位置单击选择该屋顶图元，单击鼠标右键，在弹出的菜单中选择“取消在视图中隐藏→图元”选项，取消对该图元的隐藏。完成后再次单击“显示隐藏图元”工具按钮，切换至正常视图显示状态，注意该屋顶已重新显示在视图中。

图2-27

（11）关闭“别墅项目.rvt”文件，当询问是否保存对项目的修改时，选择“否”，不保存对项目的修改。完成本练习。

使用临时隐藏隔离工具所设置的图元隐藏设置不会随项目一起保存。而将隐藏应用于视图后，Revit Architecture将永久隐藏图元。在保存项目后重新打开项目时，使用临时隐藏隔离工具隐藏的图元会再次显示在视图中，而永久隐藏的图元依然保持隐藏状态。

在Revit Architecture中，使用视图工具栏进行的任何设置均只针对当前视图，设置视觉样式、图元隐藏等操作，均不会影响其他视图。

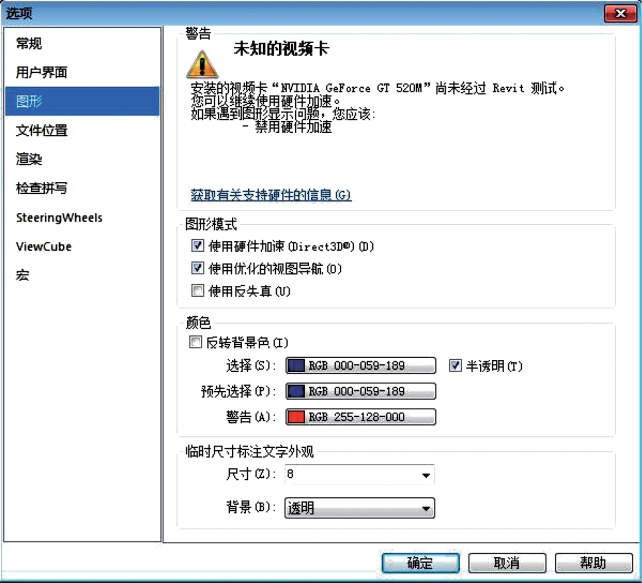

为提供显示性能，Revit Architecture支持硬件显卡加速功能。Revit Architecture使用Direct 3D模式的硬件加速。可以在Revit Architecture中启用Direct 3D硬件加速，以增强Revit Architecture的显示性能。要打开Dieect 3D硬件加速非常简单，单击“应用程序菜单”按钮，单击菜单列表右下角的“选项”按钮，在弹出的“选项”对话框中切换至“图形”选项卡，如图2-28所示，勾选“图形模式”中的“使用硬件加速（Direct 3D）”，单击“确定按钮，退出选项对话框，重新启动Revit Architecture即可生效。

图2-28

如果因启用硬件加速后造成Revit Architecture不稳定，请关闭“硬件加速”选项。在该对话框中，可以勾选“使用反失真”选项，可以使三维视图中显示的轮廓边缘更平滑，增强三维视图中线的显示质量。如果用户喜欢类似于AutoCAD中绘图时的黑色视图背景，可以在该对话框中勾选“颜色”中的“反转背景色”选项，还可以单击“选择”“预先选择”“警号”后的颜色按钮，修改选择图元时的指示颜色。
