Revit Architecture提供了多种视图导航工具，可以对视图进行诸如缩放、平移等操作控制。利用鼠标配合键盘功能键或使用Revit Architecture提供的用于视图控制的“导航栏”，可以分别对不同类型的视图进行多种控制操作。下面通过具体实例介绍在Revit Architecture中操作视图的方法。

（1）打开“别墅项目.rvt”文件，在项目浏览器中切换至楼层平面视图类别中的“F1”楼层平面视图。

（2）移动鼠标指针至视图中A点位置，向上滚动鼠标滚轮，R e v i t Architecture将以鼠标指针所在位置为中心放大显示视图。向下滚动鼠标滚轮，Revit Architecture将以鼠标指针所在位置为中心，缩小显示视图。

（3）移动鼠标指针至视图中心位置，按住鼠标中键不放，此时鼠标指针变为上下左右移动符号，移动鼠标，Revit Architecture将沿鼠标移动的方向平衡视图。移至所需位置后，松开鼠标中键，退出平移模式。

（4）单击快速访问工具栏中的“默认三维视图”工具，切换至三维视图。按上述方法可在三维视图中进行视图缩放和平移。

（5）移动鼠标指针至三维视图中心位置，按住鼠标滚轮不放，同时按住键盘上的Shift键，左右移动鼠标，可旋转视图中的模型。旋转视图时，仅旋转了三维视图中默认的相机位置，并未改变模型的实际朝向。Revit Architecture仅在三维视图中提供视图旋转查看功能。

（6）在楼层平面视图中，除使用鼠标中键放大、平移、旋转视图外，还可以使用Revit Architecture提供的视图控制工具对视图进行操作。在项目浏览器中切换至“F1”楼层平面视图。单击图2-10所示的视图右侧导航栏中的“控制盘”工具。

图2-10

图2-11

（7）打开二维控制盘，如图2-11所示，二维控制盘将跟随鼠标位置移动。

提示：如果视图中未显示“导航栏”，在“视图”选项卡的“窗口”面板中单击“用户界面”按钮，从弹出的“用户界面”下拉列表中勾选“导航栏”复选框即可。在楼层平面视图等非三维视图中，将打开二维控制盘。

（8）鼠标指针移至控制盘中的不同选项时，该选项将高亮显示。移动鼠标指针至“平移”选项，按住鼠标左键不放，鼠标指针将变为视图平移状态，沿左右或上下移动鼠标，Revit Architecture将按鼠标移动方向平移视图。当视图平移至视图中心位置后，松开鼠标左键，重新显示二维控制盘。

（9）移动鼠标指针至3轴右侧楼梯处，二维控制盘也跟随鼠标指针移动至此处。鼠标指针移动至控制盘“缩放”选项，按住鼠标左键不放，鼠标指针将变为视图缩放状态，向上或向右移动鼠标，Revit Architecture将以控制盘所在位置为中心，放大视图。向下或向左移动鼠标，Revit Architecture将以控制盘所在位置为中心，缩小视图。缩放至可以看清楼梯细节时，松开鼠标左键，完成缩放操作，Revit Architecture重新显示二维控制盘。

（10）将鼠标指针移至二维控制盘的“回放”选项，按住鼠标左键不放，Revit Architecture将以缩略图的形式显示对当前视图进行操作的历史记录，如图2-12所示，在缩略图列表中左右滑动鼠标，当鼠标指针经过缩略图时，Revit Architecture将重新按缩略图显示状态缩放视图。

图2-12

（11）如果需要修改控制盘的外观属性，可以单击控制盘右下角的按钮，在弹出的控制盘菜单中单击“选项”。

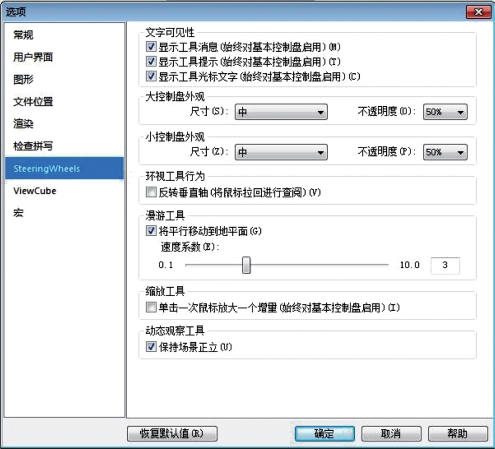

（1 2）R e v i t A r c h i t e c t u r e将打开“选项”对话框，并自动切换至SteeringWheels选项卡，如图2-13所示。在该选项卡中，可以对控制盘的大小、提示文字、透明度等进行详细设置。设置完成后单击“确定”按钮即可生效。

图2-13(www.daowen.com)

（13）单击视图控制盘上的“关闭”按钮或按键盘上的Esc键，退出二维控制盘。在三维视图中，Revit Architecture提供了功能更为强大的视图控制盘，以方便在三维视图中查看模型。

提示：按键盘快捷键Shift+W可以直接开启或关闭视图控制盘。

（14）单击快速访问工具栏中的“三维视图”按钮，切换至默认三维视图。单击右侧“导航栏”中航盘工具下的黑色三角，弹出导航盘样式选择列表，在列表中选择“全导航控制盘”命令，启用全导航控制盘。

（15）全导航控制盘如图2-14所示。在该控制盘中，除可以完成缩放、平移、回放等二维控制盘能完成的视图控制功能外，还可以实现更多视图操作功能。

图2-14

（16）将鼠标指针移至控制盘“动态观察”选项，按住鼠标左键不放，鼠标指针变为“动态观察”状态，左右移动鼠标，Revit Architecture将按鼠标移动方向选择三维视图中的模型。视图中绿色球体表示动态观察时视图选择的中心位置。松开鼠标左键，退出动态观察模式，返回控制盘。

（17）将鼠标指针移至控制盘“中心”选项，按住鼠标左键不放，拖动绿色球体至模型上的任意位置，松开鼠标左键，重新设置中心位置。再使用控制盘“动态观察”选项放置视图时，Revit Architecture将以该指定位置为中心选择查看视图。

（18）其他工具的使用方式与动态观察非常相似，请读者自行尝试使用其他几组查看工具。

提示：在默认三维视图中不可使用“漫游”工具。可以在相机视图中尝试使用该工具。在本例中，可以通过项目浏览器切换至“视图”→“三维视图”→“三维视图1”中尝试使用该工具。

在全导航控制盘选项菜单中除可以控制视图控制盘的大小和功能外，还可以控制三维视图的视图的方向。其中最常用的选项是“定向到一个平面”，它允许拾取任意指定平面作为当前工作视图,以方便在该平面上绘制。

除使用滚轮鼠标滚轮的方式对视图进行缩放外，还可以使用视图控制栏中提供的视图缩放工具对视图进行精确的缩放控制。

（19）接上面的练习。确认当前视图为默认三维视图，单击“视图”选项卡“窗口”面板中的“关闭隐藏对象”工具，将所有未显示的视图关闭。在项目浏览器中切换到“F1”楼层平面视图，Revit Architecture将恢复显示该视图的全部内容。

（20）单击导航栏下方视图缩放按钮下的黑色三角形，弹出缩放选项列表，在缩放选项菜单中选择“区域放大”，单击视图控制栏中的区域放大图标，鼠标指针变为放大图标，进入视图区域放大缩放模式。

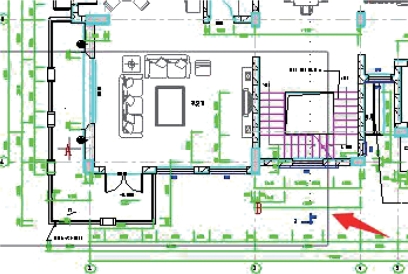

（21）在视图中左侧A点处单击并按住鼠标左键，向右下方B点拖动鼠标，Revit Architecture将显示缩放区域范围框，如图2-15所示，Revit Architecture将显示范围框内图元充满当前视图显示。

图2-15

图2-16

（22）使用相同的方式，在导航栏缩放选项中切换至“缩放匹配”选项，Revit Architecture将重新缩放视图，以显示视图中的全部图元。

（23）单击左上角的“应用程序菜单”按钮，在菜单列表中选择“关闭”，关闭“别墅项目.rvt”文件，当弹出“是否要将修改保存”对话框时，选择“否”，不保存对项目的修改，完成视图控制操作练习。

在视图空白区域内单击鼠标右键，将弹出与导航栏视图缩放控制选项相同的菜单，选择菜单中的相关选项，也可以实现对视图的缩放操作。
