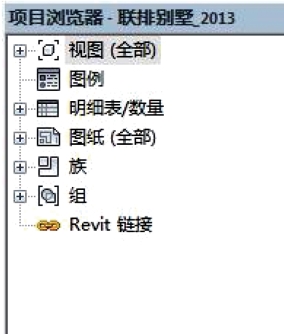

项目浏览器用于组织和管理当前项目中所包含的所有信息,包括项目中所有视图、明细表、图纸、族、组、链接的Revit 模型等资源。Revit Architecture按逻辑层次关系组织这些项目资源,方便用户管理。展开和折叠各分支时,将显示下一层级的内容,项目浏览器中所包含的内容,如图2-1所示。

单击“项目浏览器”右上角的“关闭”按钮,可以关闭项目浏览器面板,以获得更多的屏幕操作空间。要重新显示项目浏览器,可以切换至“视图”选项卡,单击“窗口”工具面板上的“用户界面”按钮,在弹出的用户界面下拉菜单中勾选“项目浏览器”复选框,即可重新显示“项目浏览器”。默认情况下,项目浏览器显示在Revit Architecture界面的左侧且位于属性面板下方。在“项目浏览器”面板的标题栏上按住鼠标左键不放,移动鼠标指针至屏幕适当位置并松开鼠标,可拖动该面板至新的位置。当“项目浏览器”面板靠近屏幕边界时,会自动吸附于边界位置。用户可根据自己的操作习惯定义适合自己的项目浏览器的位置。

图2-1

提示:在“用户界面”下拉菜单中,还可以控制属性面板、状态栏、工作集状态栏等的显示与隐藏。

使用项目浏览器,双击对应的视图名称,可以方便地在项目的各视图中进行切换。下面通过实战操作,学习如何利用项目浏览器在项目不同类型视图间切换。

(1)启动Revit Architecture,打开“别墅项目.rvt”项目文件,Revit Architecture将打开联排别墅项目的默认3D视图。

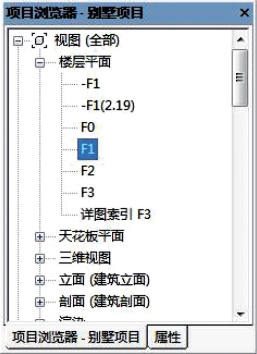

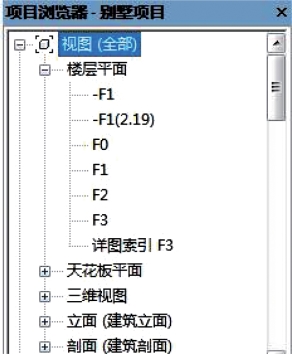

(2)在项目浏览器中,单击“视图”类别中“楼层平面”前的,展开楼层平面类别,该楼层平面视图类别中包含7个视图,如图2-2所示。

(3)双击“楼层平面”类别中的“F1”视图,Revit Architecture将打开“F1”楼层平面视图,如图2-3所示。

图2-2

图2-3

(4)在项目浏览器中展开“视图”中的“立面(建筑立面)”类别,双击“南立面”视图,Revit Architecture将打开“南立面”视图,注意项目浏览器中该视图名称将高亮度显示。

(5)展开“三维视图”类别,Revit Architecture在“三维视图”类别中存储默认的三维视图和所有用户自定义的相机位置视图。双击“{3D}”,Revit Architecture将打开默认三维视图。除使用项目浏览器外,还可以单击快速访问工具栏中的“默认三维”按钮,快速切换至默认三维视图。

(6)展开“渲染”类别,Revit Architecture在“渲染”类别中存储所有保存过的渲染效果视图。双击“3D-1”,打开该渲染视图,查看该渲染的效果。以相同的方式切换至其他渲染视图,对比不同的材质方案效果。

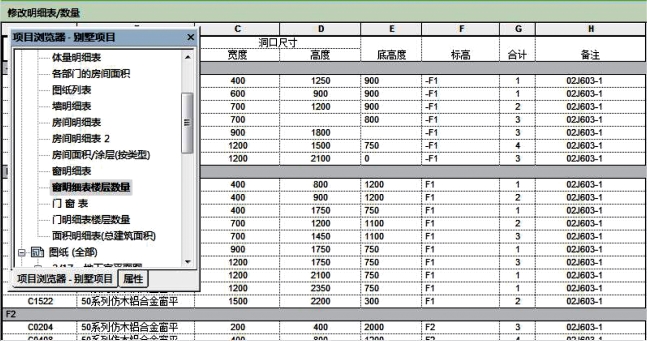

(7)单击项目浏览器“视图”类别前的“”,收拢“视图”类别。单击“明细表/数量”类别前的,展开“明细表/数量”视图类别。双击“门明细表楼层数量”视图,切换至该明细表视图,如图2-4所示,该视图以明细表的形式反映了项目中各标高中门的统计信息。

图2-4

(8)单击“图纸(全部)”,展开图纸类别,显示该项目中所有可用的图纸列表。双击“3/17-一层平面图”图纸,Revit Architecture将打开该图纸。该图纸中包括“F1”楼层平面视图,并设置了图框。使用类似的方式,尝试在其他视图中切换。提示:在Revit Architecture中,一张图纸视图可以包含多个不同的视图。(www.daowen.com)

(9)单击视图右上角的视图窗口控制栏中的关闭按钮,关闭当前打开的视图窗口。Revit Architecture将显示上次打开的视图。

(10)连续单击视图窗口控制栏中的“关闭”按钮,直到最后一个视图窗口关闭时,Revit Architecture将关闭项目。

事实上在Revit Architecture中使用项目浏览器切换不同视图时,Revit Architecture将在新视图窗口中打开视图。因此每次切换视图时,Revit Architecture都会创建新的视图窗口。如果切换视图的次数过多,可能会因为视图窗口过多而消耗较多的计算机内存资源。在操作时应根据情况及时关闭不需要的视图窗口,以节约计算机内存资源。

Revit Architecture提供了一个快速关闭隐藏窗口的工具,可以关闭除当前窗口外的其他不活动视图窗口。如图2-5所示,切换至“视图”选项卡,单击“窗口”面板中的“关闭隐藏对象”工具,或单击默认选项栏中的“关闭隐藏对象”工具,可关闭除当前视图窗口之外的所有视图窗口。该工具仅在当前视图窗口最大化显示时有效。

图2-5

在“窗口”面板中,使用“切换窗口”工具,可以在已打开的视图间进行快速切换。使用“窗口”面板中的“层叠”“平铺”等工具对已打开的视图窗口进行排列和组织。

可以根据需要自定义项目浏览器中视图和图纸的显示方式,例如,设置项目中各视图按所在楼层重新组织,而不是按“楼层平面”“立面”等视图类别的方式组织视图。通过下面的练习,掌握项目浏览器中,视图显示的定义方式。

(1)启动Revit Architecture,打开“别墅项目.rvt”文件,将打开项目默认三维视图。

(2)切换至“视图”选项卡,单击“窗口”工具面板中的“用户界面”下拉列表,选择“浏览器组织”选项,如图2-6所示,弹出“浏览器组织”对话框。

(3)在“浏览器组织”对话框中,可对项目浏览器中视图或图纸的显示方式进行自定义。如图2-7所示,确认当前选项卡为“视图”,在列表中将显示当前“别墅项目.rvt”中所有可用的预定义组织形式,该项目当前显示方式为“全部”。单击对话框右侧的“新建”按钮,打开“浏览器组织名称”对话框,输入新的浏览器组织名称为“按标高显示视图”。

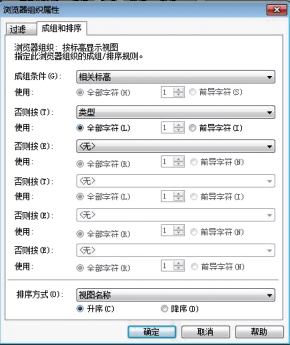

(4)完成后单击“确定”按钮,打开“浏览器组织属性”对话框,如图2-8所示,在“浏览器组织属性”对话框中,确认当前选项卡为“文件夹”,修改“成组条件”为“相关标高”,否则按条件为“类型”,即在项目浏览器中显示视图归类的优先使用视图所在的标高作为第一成组条件,然后再按视图的类型(如楼层平面、天花板平面等)归类组织视图。确认“排序方式”为“视图名称”,并按“升序”的方式排列,其他参数参见图中所示,设置完成后单击“确定”按钮,退出“浏览器组织属性”对话框,返回“浏览器组织”对话框。

图2-8

图2-9

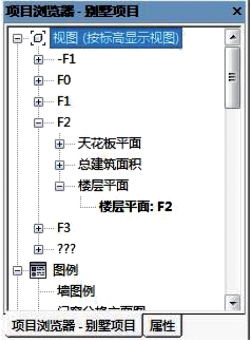

(5)在“浏览器组织”对话框中,勾选上一步中创建的“按标高显示视图”选项,再次单击“确定”按钮退出“浏览器组织”对话框,项目浏览器中显示的方式变化为如图2-9所示。注意视图已经按各标高重新组织排序,展开F1标高,可以看到与该标高相关的所有视图类型:天花板平面视图、总建面积视图和楼层平面视图,再次展开,可以看到不同视图类型下面所包含的视图。

提示:“???”表示不属于任何标高的视图,如三维视图、剖面视图、渲染视图等。

(6)单击左上角的“应用程序菜单”按钮,在列表中选择“关闭”选项,关闭“别墅项目.rvt”文件,当询问是否将修改保存到项目时,选择“否”,放弃对项目的修改,完成本练习。

在Revit Architecture中,一个标高可以具有多个不同类型的视图,例如,对于F1标高,可以根据标高生成F1楼层平面视图、F1天花板平面视图、F1总建筑面积平面图等。
