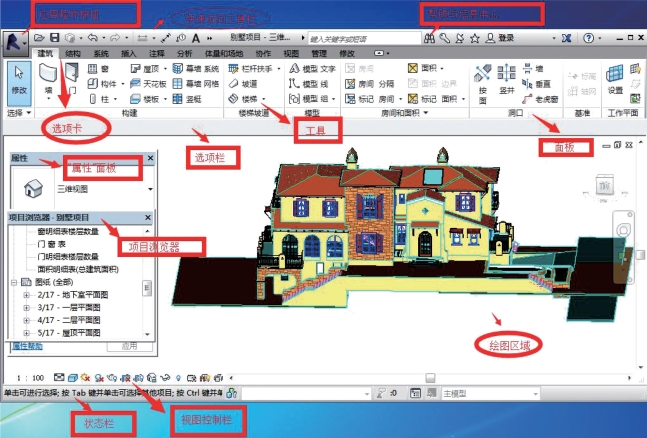

启动Revit Architectur后，在“最近使用的文件”界面的“项目”列表中单击“基本样例项目”缩略图，打开“基本样例项目”项目文件。Revit Architectur进入项目查看与编辑状态，这里以小别墅为例，其界面如图1-6所示。

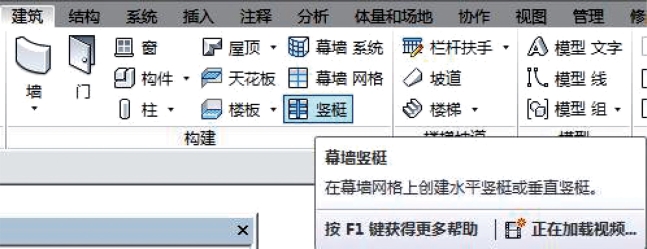

用鼠标单击选项卡的名称，可以在各选项卡中进行切换，每个选项卡中都包括一个或多个由各种工具组成的面板，每个面板都会在下方显示该面板的名称。单击面板上的工具，可以使用该工具。将鼠标指针移动到面板的工具图标上并稍作停留，Revit Architectur会弹出当前工具的名称及文字操作说明，如图1-7所示。

图1-6

图1-7

如果鼠标指针继续停留在该工具处，将显示该工具的具体图示说明，对于复杂的工具，还将以演示动画的形式进行说明，方便用户直观地了解各个工具的使用方法。

提示：在“选项”对话框“用户界面”选项卡的“工具提示助理”中，可以控制当鼠标指针在面板工具上停留时，工具提示的内容。若设置为“无”，则关闭工具提示，低、标准、高选择则分别代表鼠标指针停留时仅显示精简文字提示、先显示精简文字提示再显示完整图示提示、仅显示完整图示提示。

当在Revit Architectur中选择对象时，Revit Architectur将自动切换至相关的修改、上下文选项卡。该选项卡中，将显示Revit Architectur中进行编辑、修改的工具。图1-8所示为选择柱对象时显示的“修改|结构柱”上下文选项卡。事实上，上下文选项卡是将“修改”选项卡中的工具与所选对象相关的编辑工具组合到一起。在图1-8中，左侧灰色标题面板中的工具为Revit Architectur中的通用修改工具，如移动、复制等工具；而右侧绿色标题面板中的工具，则为所选择柱对象特有的编辑工具，如修改柱等工具。

图1-8

图1-9

如图1-9所示，在“选项”对话框“用户界面”选项卡的“选项卡显示行为”中，设置在项目清除选择对象后选项卡如何变化，可以分别指定项目或族编辑器中的Ribbon的变化。

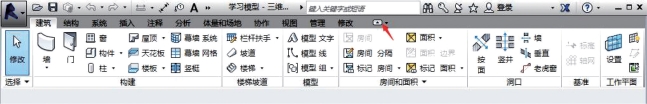

在Revit Architectur中，Ribbon功能区有3种显示模式，即最小化显示选项卡、最小化显示面板标题和显示完整功能区。单击选项卡后的选项板状态按钮，可在以上各状态中进行切换；还可以在功能区的空白区域内打击鼠标右键，从弹出的菜单中选择相应的显示选项。图1-10所示为“最小化显示面板标题”时Revit Architectur的界面，可以将选项板切换为其他状态，以体验不同状态下Revit Architectur的界面样式。

图1-10

Revit Architectur的每一个面板都可以变为自由面板。自由面板类似于传统Windows应用程序的工具条，自由面板不再受选项卡的约束而独立存在。下面以将“构建”选项卡设置为自由面板为例，操作步骤如下。

（1）启动Revit Architectur，在“最近使用的文件”界面中，单击任一项目或按键盘快捷键Ctrl+N，建立空白项目。

（2）确认功能区的显示方式设置为“显示完整功能区”。单击“常用”选项卡，在功能区内将显示该选项卡内包含的全部面板。

（3）在“构建”面板的标题位置按住鼠标左键并向区域内拖动，如图1-11所示，“构建”面板将脱离功能区域。(www.daowen.com)

图1-11

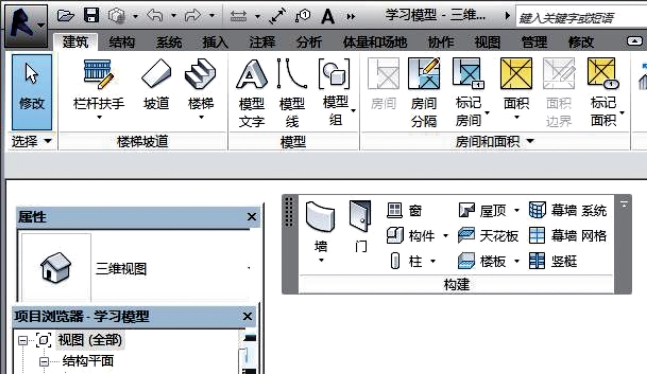

（4）在屏幕适当位置松开鼠标，该面板将成为自由面板，不再受选项卡切换的制约，此时，“常用”选项卡功能区如图1-12所示。切换至“注释”选项卡，观察“构建”面板仍然会显示在放置位置。

图1-12

（5）当鼠标指针移至自由面板上时，自由面板会显示两侧边框。单击浮动工具面板右上角的“将面板返回到功能区”按钮，可将面板恢复到原位置。

提示：还可以按住自由面板的标题位置，拖动至功能区位置释放鼠标即可将自由面板还原。按住面板标题并在功能区范围内拖动，还可以调整各面板在功能区内的排列顺序。

Revit Architectur仅可将面板复原至原选项卡内，不允许将属于“常用”选项卡的面板放置到“注释”选项卡中。

图1-13

在Revit Architectur的Ribbon工具面板中，除可以访问各种工具、命令外，还隐藏着多种同形对话框操作。如图1-13所示，当面板标题中带有黑色三角形时，表示可以展开以访问该面板的隐藏工具。面板展开后如图1-14所示。如果需要在Ribbon中永久显示这些工具，可以单击工具面板左下角的锁定符号，使之变为锁定状态，则Revit Architectur不会自动隐藏这些工具。

图1-14

当面板内的工具有其他的设置选项时，如图1-15所示，在“结构”选项卡的“结构”工具面板中单击面板右下方的按钮，将弹出“结构设置”对话框，以便设置结构相关选项。

图1-15

通过Revit Architectur的快速访问栏，可以将经常使用的工具放置在此区域内，便于快速执行和访问该工具。如果需要将功能区面板中的工具放置在快速访问栏，只需要在该工具上单击右键，从弹出的菜单中选择“添加到快速访问工具栏”命令即可。要从快速访问工具栏中删除指定的工具，可将鼠标指针移动至该工具处单击鼠标右键，在弹出的菜单中选择“从快速访问工具栏中删除”命令即可。

单击快速访问工具栏右侧的下拉箭头，在下拉列表中可以修改默认显示在快速访问工具栏中的工具。单击底部的“自定义快速访问工具栏”选项，打开“自定义快速访问工具栏”对话框。如图1-16所示，在该对话框中，可以调整工具栏中各工具的先后顺序，删除工具，以及为工具添加分割线等，读者课根据自己的习惯，打造一套属于自己的个性化界面。

在Revit Architectur视图选项卡中，单击“窗口”面板中的“用户界面”工具，在其下拉列表中，可以通过复选框控制界面中其他部分的显示，如图1-17所示，例如可以控制是否显示项目浏览器、属性、状态栏等，还可以在这里设置Revit Architectur的快捷键。
