【例8-16】 某台厦华PS42K9型等离子平板电视机Y/Pb/Pr、Y/Cb/Cr通道无声，其他信号通道声音正常。

分析与检修：Y/Pb/Pr、Y/Cb/Cr通道的声音经NA1切换后，送到NA2进行选择处理。NA2后面的电路是和其他信号通道共用的。现在其他信号通道的声音正常，说明NA2后面的电路没有故障。本故障范围应该在NA2以前的电路，即NA1音频输入插座以及相关的连线。

NA1的10脚是Y/Pb/Pr、Y/Cb/Cr信号切换控制脚，对电视机Y/Pb/Pr、Y/Cb/Cr信号源进行切换，测NA1的10脚电平。始终为0V，说明Y/Pb/Pr、Y/Cb/Cr通道无声的原因是控制系统电路对NA1的切换控制异常。U2（TSC80251G2D-16CB）输出的控制信号，经缓冲扩展电路U9（5N74AHC374PWP）处理后加到NA1的10脚。由于该机的所有控制都正常，对像U2这样的器件，出现一只脚损坏的可能性不大，因此怀疑U9本身及其外围电路可能存在不良。对U9及其外围电路进行检查，发现U9的20脚电源VCC只有0.89V，而正常值应为5V，如图8-10所示。进一步检查，发现20脚外接的贴片电容C11（100nF）严重漏电。更换电容后（注如无贴片电容，可用0.1μF的普通电容代换，但要注意安装及保证电容装牢固）试机，故障排除。

【例8-17】 某台海尔P42S6A-C1型等离子平板电视机电但收看电视节目时图像正常，却无伴音。但用其他方式接收时，图像、声音均正常。

分析与检修：用输入PC、S端子等其他视、音频信号试机，图像及伴音均正常，这表明整个音频电路基本是正常的。故障的部位大致应在高频头及其7脚至U600267脚之间的电路元器件中。在该段电路中元器件较少，只有R6051、R6052和耦合电容C6056，结果查出C6056电容已基本无容量。因当时无贴片电容可换，试用S60P4瓷片电容代换后试机，TV状态下伴音恢复正常。因电容的作用是阻止直流而通交流，C6056（560pF）电容失容后，交流信号通路被阻断而无伴音中频输入至U6002，所以在TV状态无伴音声。

【例8-18】 某台厦华PS42K9型等离子平板电视机输入任何信号都完全无声。

分析与检修：在厦华PS42K9型等离子平板电视机中，输入任何信号都没有声音，与NA4没有关系。因为NA4（M62494FP）不良只影响主通道，不会影响耳机通道和音频输出。现输入任何信号都完全无声，只可能是NA2（MS3410G）和伴音功率放大NA5、NA6（均采用MP7720DS）电路存在故障。

根据维修经验，NA5、NA6损坏时，由于工作电流很大，一般外观上会出现的炸裂等不良现象发生。检查NAS.NA6工作电压正常，从输入端2脚注入人体感应信号正常，至此怀疑NA2及外围元件损坏或不良，测NA2有关引脚的供电正常，测2、3脚的总线电压也正常，于是怀疑是NA2本身不良。试更换后故障排除。(www.daowen.com)

【例8-19】 某台康佳PDP4217G型等离子平板电视机，图像正常，但无伴音。

分析与检修：此类故障多是后级伴音功放电路及第二伴音中频信号电路有问题引起的，检查后级伴音功放没发现问题。输入音频信号，扬声器发声正常。怀疑是前级伴音中频信号有问题所致，重点检查伴音中频信号，由滤波器Z101提取的伴音中频信号从4、5脚输出，送入N102（TDA9885T）的23、24脚，再经其内部电路进行解调处理后，由其12脚输出第二伴音中频信号，参看图8-8。第二伴音中频信号是6.5MHz的FM调制信号，若无此信号则会出现无伴音故障。经仔细检查发现伴音中频声表面滤波器已损坏，换用新品后，通电试机，伴音恢复正常，故障排除。

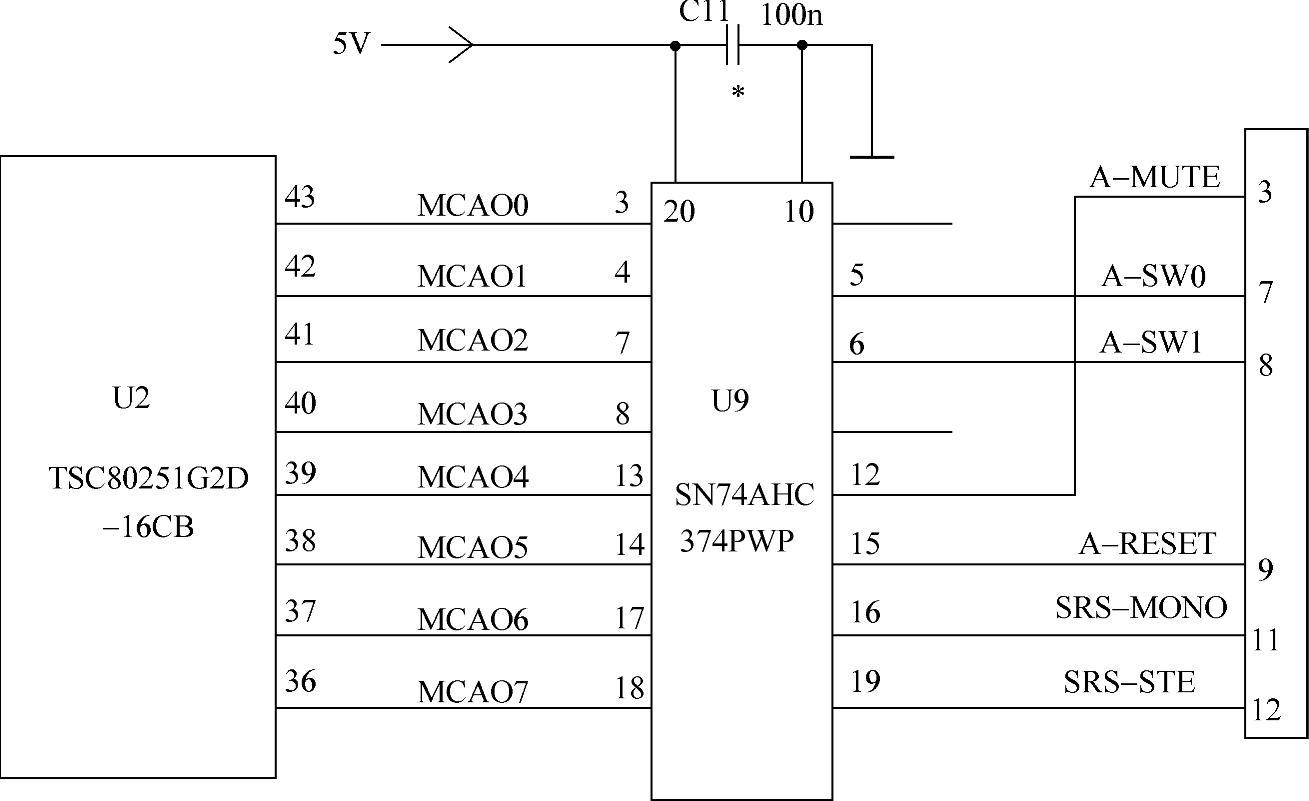

图8-10 厦华PS42K9型等离子平板电视机的缓冲扩展电路

【知识链接】

厦华PS42K9型等离子平板电视机的音频信号前置处理由NA2（MSP3410G）完成。MSP3410G是单片多制式伴音处理器，其内部含有多路音频切换开关，不同音频接口输入的音频信号都在该集成电路里进行处理。该芯片同时具备高音、低音、左右声道、音量调整等音效处理电路。
