高清数字电视机维修：屏幕不亮、无图无声问题解决

时间：2023-08-27 理论教育 版权反馈

【摘要】：取一新的CPU部件板更换后，故障排除。实测CN101上有AC220V，主板到电源板上CN801的PLY-ON电压为2.2V，VS-ON为0V，正常时均应为4.9V。为判断故障部位，先对等离子显示屏进行自检。测D506、D504的输出端，均未发现有对地短路的现象。恢复电路后开机，整机工作正常，故障排除。重点检查MIA824与PFC开关电源电路有关的12、15、1、16、2、3、4脚的外围电路元件，经检查发现16脚外接的低通滤波补偿网络元件C18漏电严重。更换电容C18后，故障排除。

【例8-7】某台厦华PS42K9型等离子平板电视机，开机后出现黑屏。

分析与检修：开机后出现黑屏，故障部位一般在等离子显示屏或CPU板部件。给机器通电，并把本机AV输出的视频信号接到另一台电视机的视频输入端，不管如何操作，均无视频信号输出，初步判断可能是CPU板部件不良。

拆开机后盖，测CPU板上几个LDO稳压集成电路的输出电压，都正常。更换U4后故障不变，说明和Flash软件无关。对于黑屏故障来说，如果和软件无关的话，一般为U12不良。取一新的CPU部件板更换后，故障排除。

【例8-8】某台长虹PT4216型等离子平板电视机指示灯正常，二次开机后灯闪，无图无声。

分析与检修：指示灯闪烁，说明主板CPU已工作，并发出了开机指令；开机时能听到副电源板上继电器的吸合声，说明AC220V已送到主电源板上。实测CN101上有AC220V，主板到电源板上CN801的PLY-ON电压为2.2V，VS-ON为0V，正常时均应为4.9V。为判断故障部位，先对等离子显示屏进行自检。因本机的主板控制副电源上T802的通断，所以自检的方法更改如下：断开CN801插座，把SW601开关的中间和AUTO端短接，其他连接插头不动，插上交流电，按本机开机键或遥控开机键开机，正常时应有比较暗的白光栅，而本机自检时没有白光栅，说明是等离子显示屏组件或显示屏不良。

测等离子显示屏电源组件上D506的输出端无电压，正常时应为8.4V，说明U501和T501组成的开关电源工作不正常。测D506、D504的输出端，均未发现有对地短路的现象。测U501（1203P100）的开机启动8脚电压为36.8V（正常时该电压为37.8V左右），说明造成U501工作不正常可能是启动电阻R501（27kΩ）、R502（27kΩ）或U501本身不良。实测R501和R502阻值正常，更换U501、5VSB和D506后输出的8.4V电压恢复正常。恢复电路后开机，整机工作正常，故障排除。

【例8-9】某台海信TPW4211型等离子平板电视机开机呈三无状态，所有功能键均失效。

分析与检修：出现此类故障大多是由开关电源电路有故障所致。该机电源采用具有PFC（功率因素校正）功能的开关电源，主要由PFC开关电源和PWM开关电源两部分组成，其振荡、激励、控制是由一块新型集成电路ML4824来完成的。只需要一个时钟信号，一套控制电路就能实现控制PFC和PWM两级电路，有关电路如图8-5所示。

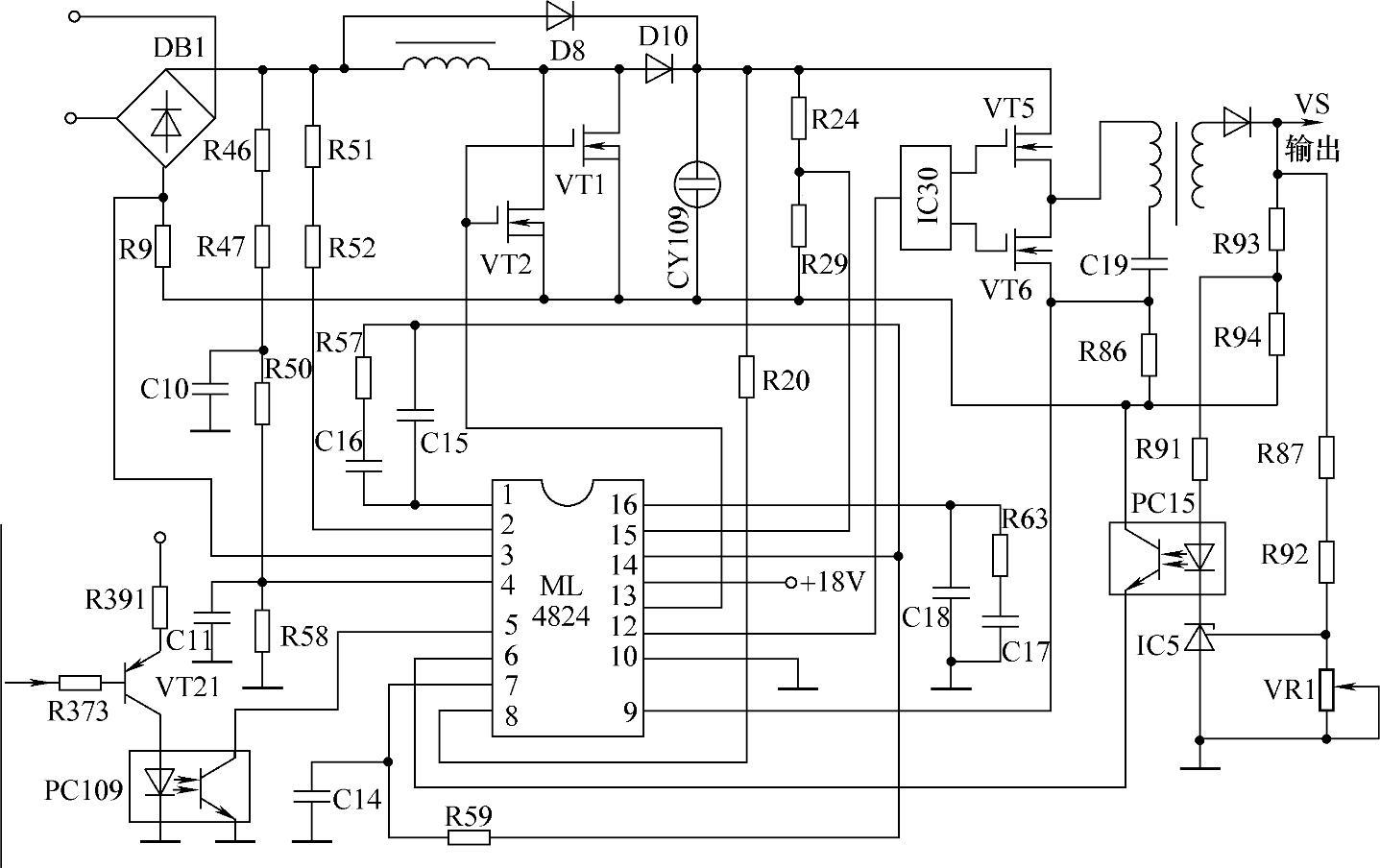

图8-5 海信TPW4211型等离子平板电视机ML4824有关电路

该开关电源的PWM部分电路主要是用来产生VS驱动电压，ML4824与PWM相关的引脚有8、6、5、9、11脚。其中11脚为PWM激励信号输出，接PWM开关管前级放大电路IC30，由于该级输出功率较大，采用两只MOSFET串联放大，作为PWM开关管。6脚为PWM稳压控制输入端，外接光耦合器（PC15），基准电源电路IC5，取样电路R29、R87。由于VT5、VT6是串联推挽接法，工作在轮流导通状态，所以两只MOSFET的栅极要输入反向信号。5脚是PWM启动控制端，由于等离子平板电视机在进入工作状态时，等离子显示屏的各驱动电压的施加是有一定的时序关系的，5脚就是在PFC开关电源正常工作后，由逻辑电路送来高电平信号（VS-ON），使5脚由低电平跃变为高电平，此时11脚便有PWM激励信号输出，激励VT5、VT6进入工作状态产生VS电压。9脚是PWM部分过载保护，8脚是过电压保护。

图8-5中的VT1、VT2是PFC开关电源电路的开关管，VT5、VT6是PWM开关电源电路的开关管，其激励控制均由ML4824来完成。其工作时序为：接通电源后，MIA824的13脚输入18V电压，内部振荡器得到电源后开始工作，7脚为振荡器的振荡频率控制端，外接有定时元件R59、C14，改变R59和C14的时间常数可改变其振荡频率。VCC电压还通过内部的7.5V稳压器，降压、稳压后作为基准电压由14脚输出，该基准电压一方面作为振荡器定时元件的基准电压，另一方面也向其他保护电路提供其准电压。振荡器输出的信号，受2脚和4脚送来的脉动信号取样及振幅取样信号控制，以控制振荡信号的相位和占空比，经处理后由12脚输出PFC开关管激励信号，送至VT1、VT2使其进入工作状态。

PFC开关电源的开关管VT1、VT2在ML4824的12脚输出的激励信号激励下开始工作，导通时脉动信号电压经L1及VT1、VT2把电能转化为磁能存储在L1，当VT1、VT2截止时，磁能又转化为电能并经过D10整流后形成B+PFC电压。B+PFC（+380V）稳压输出，其电压高低由取样电路R24、R29分压取样确定，稳定性则由ML4824的15脚反馈至内部控制电路，控制激励脉冲的占空化以控制B+PFC的稳定性。ML4824的2脚和4脚为“馒头波”电压波形/幅度取样输入端，1脚和16脚是其内部PFC控制电路时间常数设置端，外接低通滤波补偿网络R63、C17、C18及R51、C16、C15，使其产生电流波形包络曲线跟踪脉动电压波形曲线的变化而变化。3脚为PFC部分的过电流检测端，外接取样电阻R9，有过电流现象时控制VT1、VT2停止工作。

经上述电路分析后，首先测量B+PFC（+380V）电压，发现此电压较低，只有200V左右，这说明PFC电路未工作，导致PFC开关电源电路不工作的原因多是以下两种情况：一是PFC开关电源电路外部电路元件有问题，二是ML4824内部PFC逻辑电路失效，造成开关电源无法启动。重点检查MIA824与PFC开关电源电路有关的12、15、1、16、2、3、4脚的外围电路元件，经检查发现16脚外接的低通滤波补偿网络元件C18漏电严重。上面已讲过该脚为PFC取样控制时间常数设置端，由于C18漏电，导致此脚时间常数失常，从而导致PFC开关电路无法正常工作。更换电容C18后，故障排除。

注：长虹PT4209型等离子平板电视机也采用ML4824，读者可参看图7-10进行对比。

【例8-10】某台长虹PT4216型等离子平板电视机开机后自动保护。

分析与检修：通电后指示灯亮，说明副电源板产生的5V电压正常，故障可能出现在主板或等离子显示屏组件上。为判断故障部位，先对等离子显示屏进行自检，无光，一会儿保护，说明是等离子显示屏组件出故障引起的。检查电源板上的各组输出电压，发现VA、5VSB等电压正常，说明等离子平板电视机的PFC、VA形成电路、待机5V形成电路正常。检查VS无电压输出，说明故障出在VS电压形成电路上。拔掉VS的输出连接插头，仍无输出。测VS对地短路，断开VS整流二极管后测量，不再短路，说明整流管已损坏。检查VS一次线圈处理厚膜集成电路MR5060各脚对地电阻，未见异常。在另一台正常的机器上拆下VS整流二极管装上。通电试机，故障排除。

【例8-11】某台长虹PT42600型等离子平板电视机，TV无图无声，AV正常。(www.daowen.com)

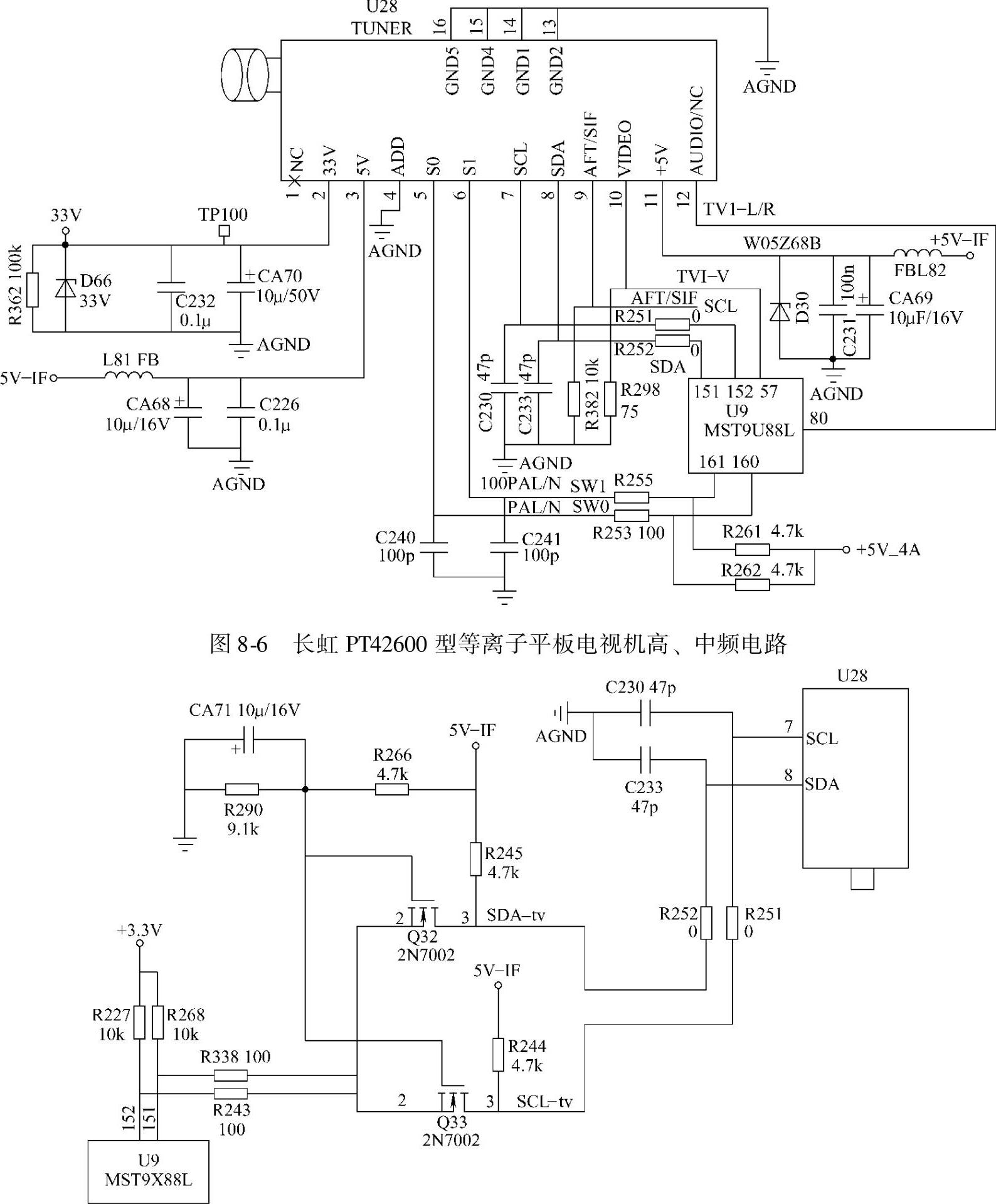

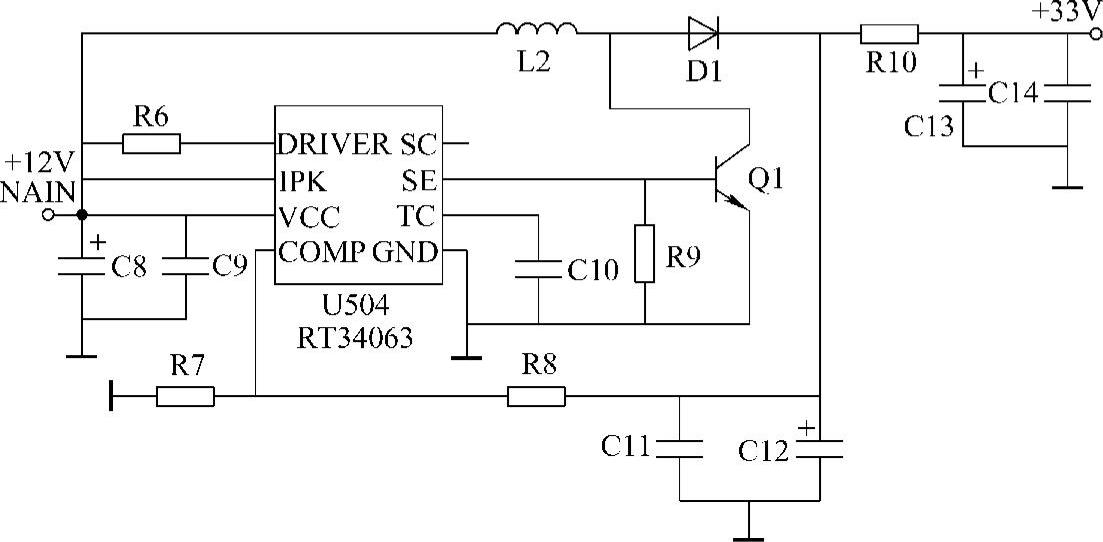

分析与检修：根据故障现象分析故障原因应在U28组成的高、中频电路上，有关电路如图8-6所示。具体原因大致有几点：一是高频头的5V工作电压、33V调谐电压异常；二是高频头本身变质；三是高频调谐器U28的7、8脚总线异常。开机后测U28的10脚电压为1.24V（有信号的正常电压为0.75V），说明U28未输出图像信号。

首先测U28（TM14-C2311RW）的33V、5V供电正常，7、8脚的总线电压为5V左右，正常，更换U28后，故障仍旧不变。为判断故障的准确性，将电视机置于全自动搜索状态，用示波器检测U9的152脚SCL-EXT、151脚SDA-EXT输出的总线波形，正常。但经过MOS管Q33后，SCL-EXT波形幅度明显不够，怀疑Q33不良。总线控制及电平转换电路如图8-7所示，更换Q33（2N7002）后，开机故障排除。

维修提示：检修故障时首先要根据故障现象确定故障部位，在对故障部位检测时一定要仔细及使用多种方法检测。该故障若仅通过测量直流电压就很难找到真正的故障原因。

图8-7 长虹PT42600型等离子平板电视机总线控制及电平转换电路

【例8-12】某台康佳PDP4217G型等离子平板电视机，无图无声，其他功能均正常。

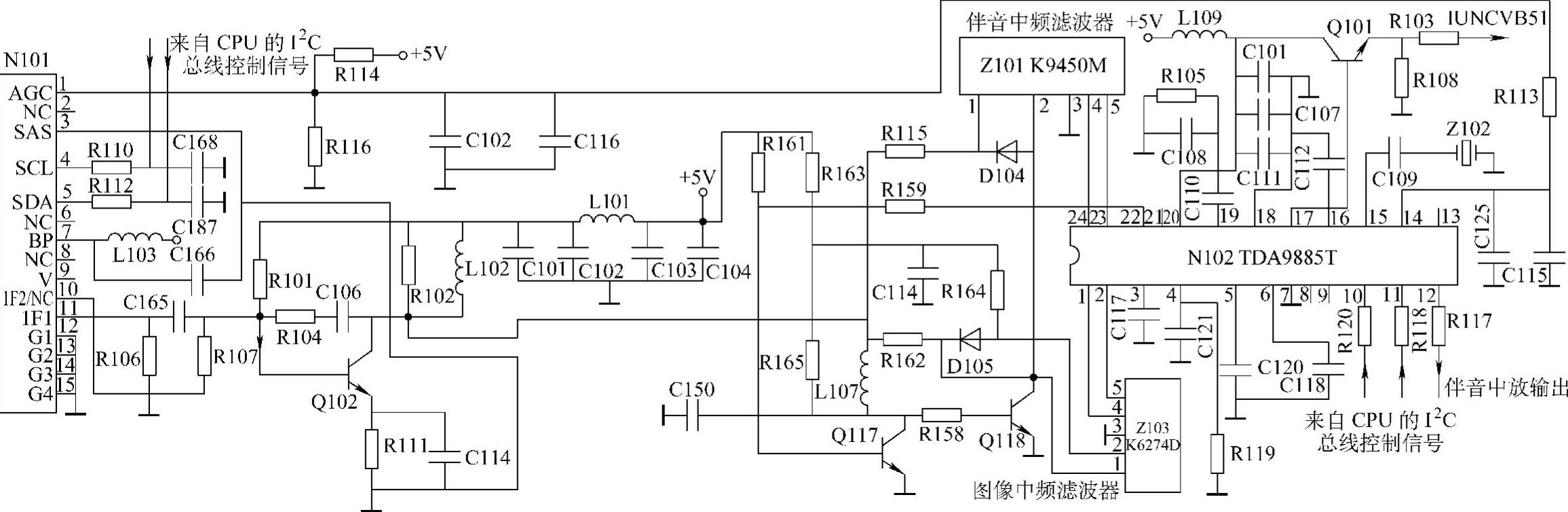

分析与检修：该故障应主要检查高频调谐器及外围电路和中频放大电路。用DVD机作为信号源，从AV端子输入AV信号。发现图、声均正常，而用本机接收节目又无图无声，说明调谐器或中放电路有故障。测查TDA9885T中频集成电路（N102）及有关供电电路电压5V正常，检测N102的17脚及Q101射极输出，发现无视频信号输出，测查预中放及声表面滤波器Z101、Z102均无异常，查Q102放大管也未发现异常。有关电路如图8-8所示。后来查Q102外围元件R101、R102、R104、R111、C114，结果发现C114已严重漏电，几乎呈短路状态，更换该电容后通电试机，图、声恢复正常，故障排除。
