电视机不开机或自动停机故障的解决方法

时间:2023-08-27 理论教育 版权反馈
【摘要】:实测CPU的27脚电压为0V,经查发现R7开路,更换R7后机器恢复正常,故障排除。检测R501、R502阻值正常,更换U501后故障排除。更换U24后通电试机,故障排除。经查VT9301、VT9302的集电极c均无电压输出,再测CPU电路判断该电路未工作或有故障。

电视机不开机或自动停机故障的解决方法

【例8-1】 某台TCL PDP403型等离子平板电视机,接通电源后,按等离子显示屏或机顶盒上的待机键,蓝灯闪烁几下后变为红色,不能正常开机。

分析与检修:该机等离子显示屏不能脱离机顶盒单独作显示屏使用,接收电视节目以及外接视频输入等功能都由机顶盒完成。正常时,接通电源开关,机器处于待机状态,机顶盒和等离子屏的指示灯均为红色。按一下机顶盒或等离子显示屏上的待机键,两指示灯由红色转为蓝色,然后机顶盒内部的主CPU通过25针电缆中的HSCL和HSDA线,接收等离子显示屏通信板上CPU(MTV212MN32)送回来的检测数据,若正常,则点亮等离子显示屏;若数据有异常,则蓝色指示灯闪烁几下后转为红色,机器处于保护状态。

根据故障现象,把通信电缆拔开试机,发现蓝灯闪烁时间明显变短,只闪一两下就保护,由此判断机顶盒没问题。按等离子显示屏上待机键有反应,判断通信板上CPU电路应正常,故障可能出在CPU外部电源检测电路,有关电路如图8-1所示。通信板CPU的27脚为电源检测脚,正常时该脚电压为5V。当交流220V输入电压过低时,通过R7(取样电阻)和U1(比较器)等组成的检测电路检测,U1的1脚输出高电平,光耦合器U4的3、4脚导通,CPU的27脚变为低电平,整机转入保护状态。实测CPU的27脚电压为0V,经查发现R7开路,更换R7后机器恢复正常,故障排除。


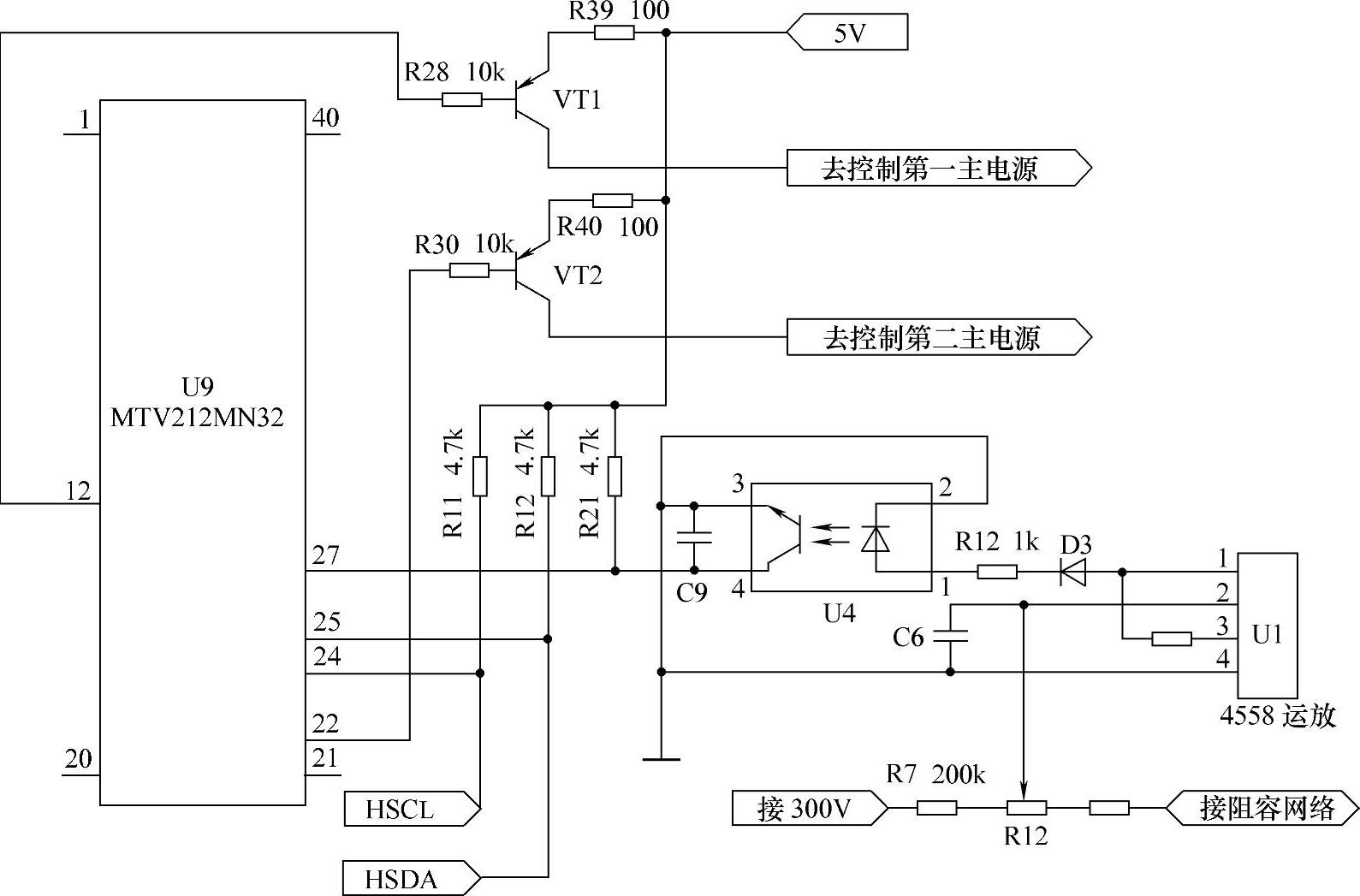

图8-1 TCL PDP403型等离子平板电视机CPU有关电路

【例8-2】 某台长虹PT4216型等离子平板电视机开机正常,但有时放一个小时左右会自动关机,关机后有时能重新开机,有时不能二次开机。二次不开机时可以听见继电器T802吸合的声音,有时放一天也没问题。

分析与检修:因本机故障时有时无,故先拆开机壳试机。出故障时继电器T802跳开,再次开机后实测CN01插座处有AC 220V电压,整流桥堆BD01处用直流电压挡测为300V,不正常,正常时,电压应在219V左右,此现象说明PFC电路没有工作。

要使PFC工作,5VB电源应先工作正常,测D506没有输出电压,在路检查T501的负载没有短路,但一会儿后开机又正常,说明有元器件性能不良或虚焊。本机采用双面印制板,出现虚焊的机会应很小,只能再等故障出现。当故障再次出现时测量U501(1203P100)的8脚的电压,发现不能启动时8脚电压不正常,刚开机时该脚正常电压在280V以上,不能启动时电压在250V左右。检测R501、R502阻值正常,更换U501后故障排除。

【例8-3】 某台厦华PS42K9型等离子平板电视机,接通电源后,面板指示灯亮,但无法开机。

分析与检修:无法开机的故障原因比较多,一般情况下,如果等离子显示屏电源部分输出的电压如STB 5V、5V VDD不正常,会导致无法开机;如果离子显示屏的上电时序有问题,也会导致无法开机;等离子平板电视机的电源管理集成电路有问题,同样会无法开机。

检修时,打开机后盖,测等离子显示屏电源板上有STB 5V电压,测电源管理集成电路U24的8脚有5V电压,有关电路如图8-2所示。按下遥控器的开机键,测U24的6、5脚电压有波动,则说明控制指令已经到达U24。再测U24的7脚电压始终为5V高电平(正常开机时,该脚电压应该变为低电平),可判定U24存在故障。更换U24后通电试机,故障排除。

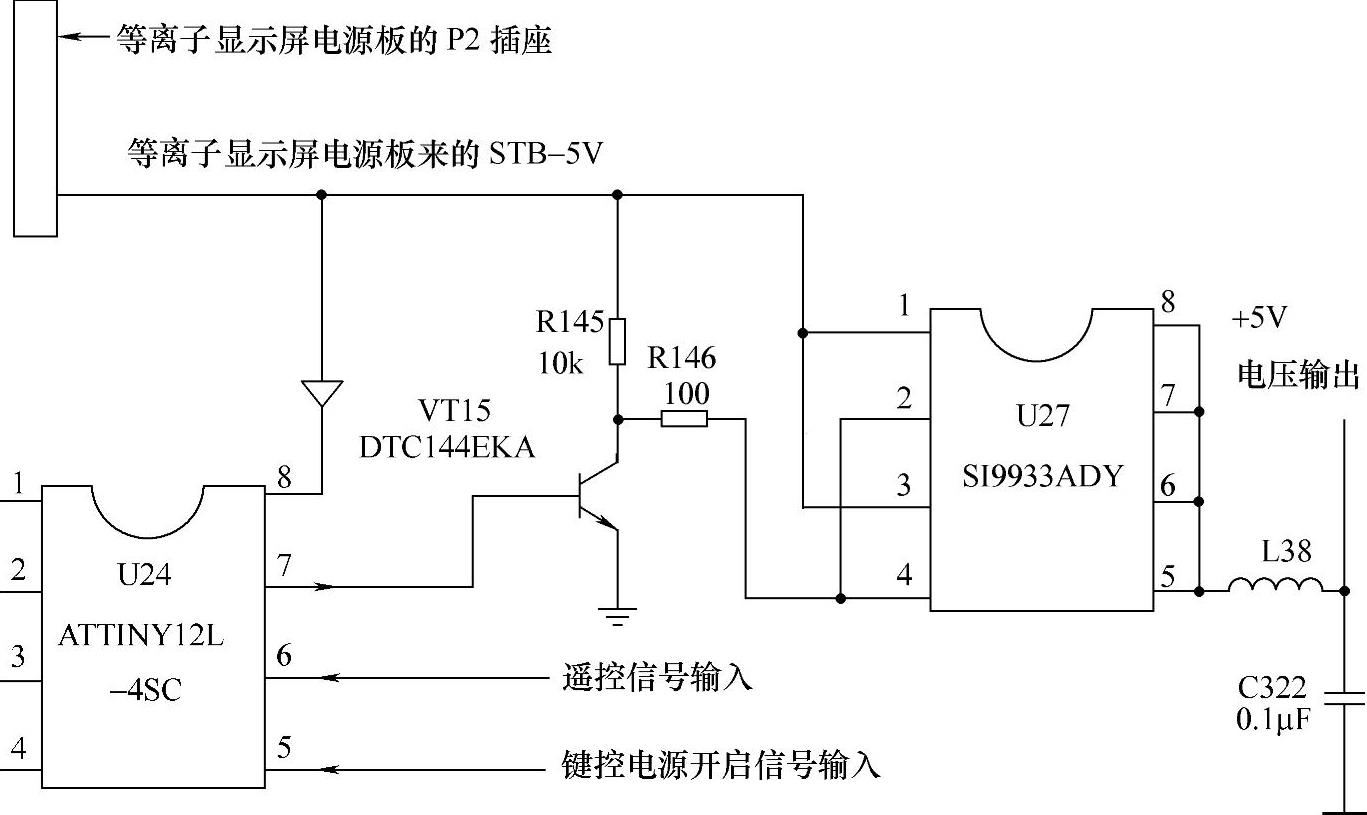

图8-2 厦华PS42K9型等离子平板电视机电源管理集成电路有关电路

【例8-4】 某台创维43PABHV型等离子平板电视机出现不能开机故障。

分析与检修:不能开机的原因涉及范围较大,如电源电路、数字信号板电路、逻辑板电路及PDP屏的X、Y驱动板电路中的任一电路元件损坏,均可能导致不能开机故障。检修时一般应从电源电路查起,首先测量电源板电路各路电压输出端对地直流电阻值,来判断负载有无直接对地短路现象。

该机使用的是三星等离子显示屏,先将电源板与信号处理板、逻辑板所有连接线拔下,然后将电源板上排插CN9004的3、4脚短接,给电源板加一开机信号,再将电源板排插CN8009的9脚短接到2.5V或3.3V端。完成上述操作后,通电开机,若电源正常启动,各路输出电压正常,则说明电源板正常。将短接的排插CN9004的3、4脚和CN8009的9脚复原,检查数字信号板。因为该机的CPU在数字信号板上,所以无论是图像处理数字电路有故障还是CPU电路有故障均会控制逻辑板不点亮等离子显示屏。若数字板电路与逻辑板电路之间的连线接触不良或开路,逻辑板也会因得不到CPU的控制信号或等离子显示屏的驱动信号,不点亮等离子显示屏。如何区分故障在数字板处理电路还是在逻辑板电路或等离子显示屏的X、Y驱动板电路,可采用以下方法:先将逻辑板上SW2001开关组的各组开关拨到与原来相反的位置,然后将电源板上排插CN9004的3、4脚短接,通电开机,若等离子显示屏能点亮,说明故障出在数字信号处理板,否则就是逻辑板电路或等离子显示屏的X、Y驱动板电路有故障。(www.daowen.com)

经上述检查能点亮等离子显示屏,判断数字信号板电路有故障。测量数字信号处理板上的指示灯控制管VT9301、VT9302的工作状态是否正常,即可判断数字板电路是否工作正常。将CN9004的3、4脚复原后检查数字信号处理板上的指示灯控制电路。CPU的96脚输出控制信号电压至VT9301的基极b,其集电极c输出控制电压,经排插CN9301的4脚去控制面板上的绿灯进行正常显示;CPU的97脚输出控制电压控制VT9302,其集电极c输出的控制电压,经排插CN9301的5脚去控制面板上的红灯进行正常显示。在等离子平板电视机正常工作时,VT9301、VT9302的集电极c电压分别为高电压5V、低电平0V。经查VT9301、VT9302的集电极c均无电压输出,再测CPU电路判断该电路未工作或有故障。

该机CPU的工作过程是:当等离子平板电视机刚开机时,电源给CPU提供3.3V电压,并通过U9303(MAX821)给CPU的71脚和U9103的12脚提供复位电压,使CPU、U9102(R8820LV)复位,保证CPU的正常工作。正常工作时,软件主程序存放在Flash(U9103)中;OSD信息存放在SRAM(U9101)中;RM102信息映射在SRAM(U9101)中;用户信息存放在(U9104)M24C16中,每5s存储一次;实时时钟在(U9302)PCF8563T中,每秒刷新一次,有关电路如图8-3所示。对CPU外围电路进行检查,发现复位电路中的R9312(4.7kΩ)一脚由于焊接问题而开路,导致CPU无法进行复位,造成不能开机故障。重新焊接R9312后试机,故障排除。

【例8-5】 某台长虹PT32600型等离子平板电视机,不开机。

分析与检修:观察故障现象,发现指示灯亮黄灯,遥控开机,也无作用。检测U13(FLASH)的各引脚电压,发现除了4脚接地外,其余各引脚的电压均为3.3V,初步判定U9(MST9U88L-LF)可能未进入工作状态,检测CPU的各供电引脚电压均正常,用示波器测晶振有振荡波形、U9的190脚的STANDBY信号为2.82V正常,253脚的SYSRST低电平正常,193脚PWM3-PANEL的电压为0.67V异常(正常为2.2V),经过查找,发现外接电阻R66(1kΩ)开路,更换后故障排除。

维修提示:MST9U88L的193脚为PWM控制信号输出脚,在本机上用于对集成电路U2控制。二次开机后将5V-1.5A加在5V-4A上,共同为数字信号处理板上相关电路供电,但该脚的外接电阻R66会影响CPU的工作,检修不开机故障时要注意。

【例8-6】 某台康佳PDP4218型等离子平板电视机,不能开机,指示灯不亮。

分析与检修:打开机盖,测量电源板上所有输出电压均正常,但5s后电源进入保护状态,红色指示灯LE8004亮。分析此机电源电路得知,此电源设置有完善的保护电路,一旦各支路电压有异常,即能检测到并启动保护电路,故怀疑是保护电路厚膜集成电路HIC8002及外围元器件不良而导致误动作,有关电路如图8-4所示。

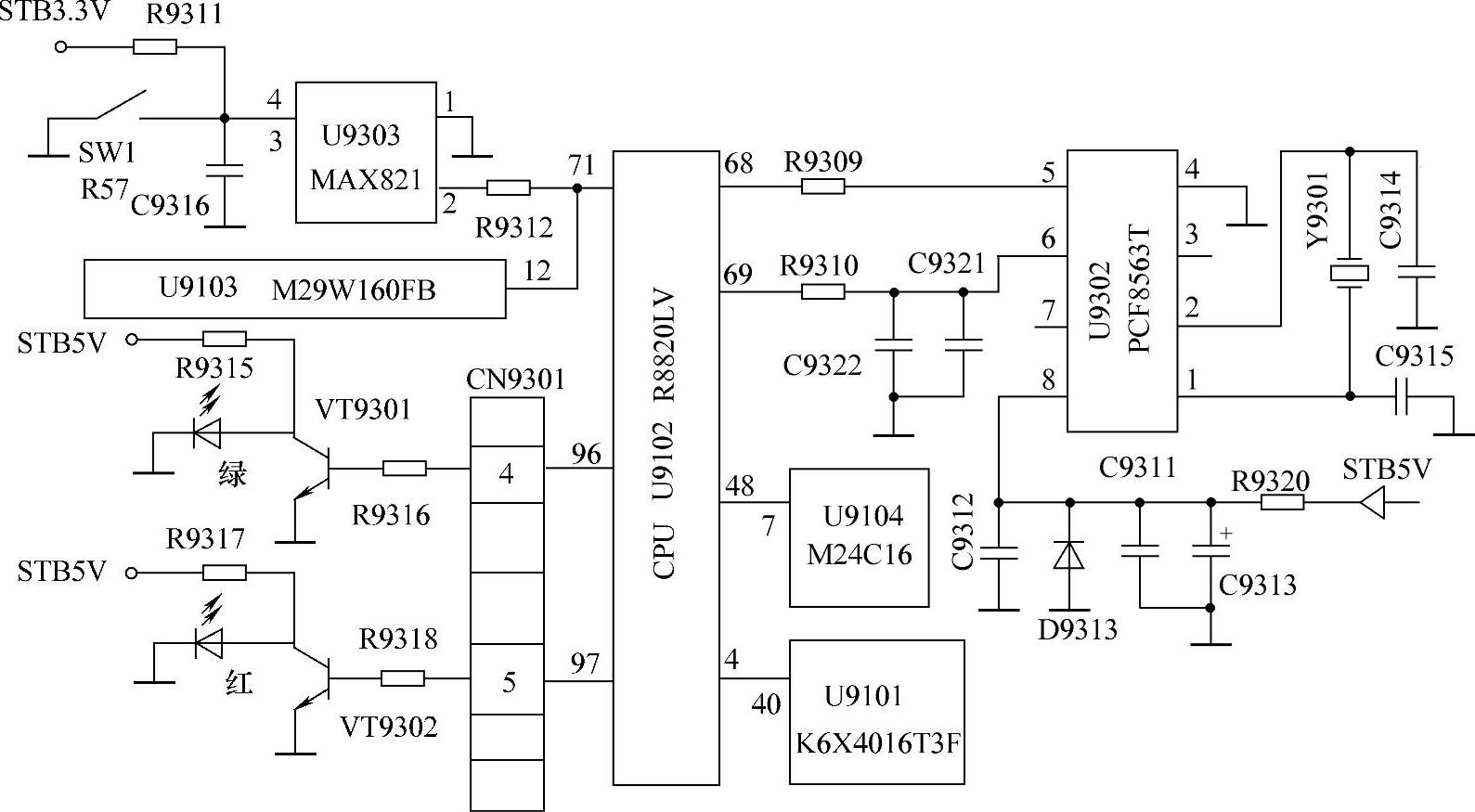

图8-3 创维43PABHV型等离子平板电视机CPU有关电路图

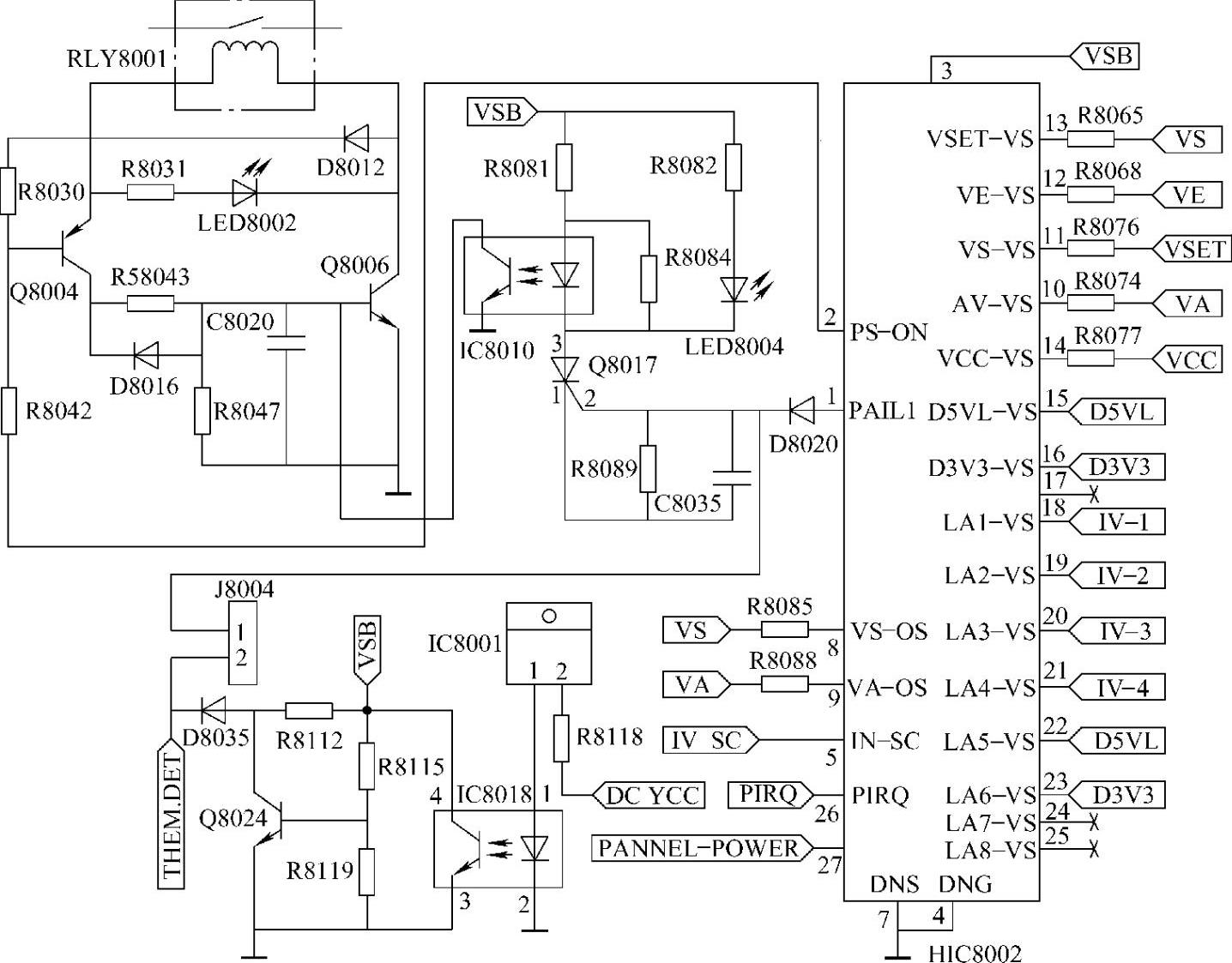

图8-4 康佳PDP4218型等离子平板电视机有关保护电路

电源输出的各组电压均被送到HIC8002保护电路厚膜集成电路内进行检测,如果其中一路不正常时,HIC8002的1脚就会输出一个高电平,经二极管D8020使晶闸管Q8017饱和导通,红色指示灯LED8004亮,经过光耦合器IC8010隔离后,使Q8006的基极电压为0V,Q8006截止,继电器RLY8001跳开,使后级的PFC电路供电断开,因此PFC电路后续电路全部停止工作。

测量H1C8002的1脚为低电平,正常。查D8020、C8035、R8089、Q8017、R8084、R8081及IC8010等元器件时,发现光耦合器IC8010的3、4脚阻值正反均为十几欧,说明IC8018内部光敏三极管集电极和发射极之间已击穿损坏。更换IC8010后,故障排除。

【小经验】

如在更换电源板后,等离子平板电视机能正常显示和工作时,还要对电源板输出的VA、VSC、VS、VE、VSET五路电压进行检测(此时应该在等离子平板电视机工作时进行检测,即在电源板有负载的情况下检测),看看电源板输出的电压和等离子显示屏上标注的电压值是否一致。在实际维修中发现,更换电源板后,电源板输出电压值和等离子显示屏上标注的电压值不一致,有的偏差还很大,达到了十几伏。这时就要调整电源板输出电压,使其一致。否则将对等离子显示屏的正常工作留下隐患。调整方法如下:先找到要调整的可调电阻,每个可调电阻对应一组电压,用万用表检测输出电压再调电阻。为了调整的准确性,要求使用数字万用表,严禁使用指针式万用表,因为它的测量精度不高。
