长虹PT4209等离子平板电视机采用三星V4型等离子显示屏，下面简要介绍三星V4等离子显示屏的电源电路。

等离子平板电视机的电源电路承担了整个屏电路（扫描板、维持扫描板、逻辑处理板、地址驱动板）及主板工作的所有电路供电任务。长虹PT4209型等离子平板电视机采用三星V4等离子显示屏，所以只有一块电源板，待机工作电源和主电源均包含在其中，其框图如图7-11所示。

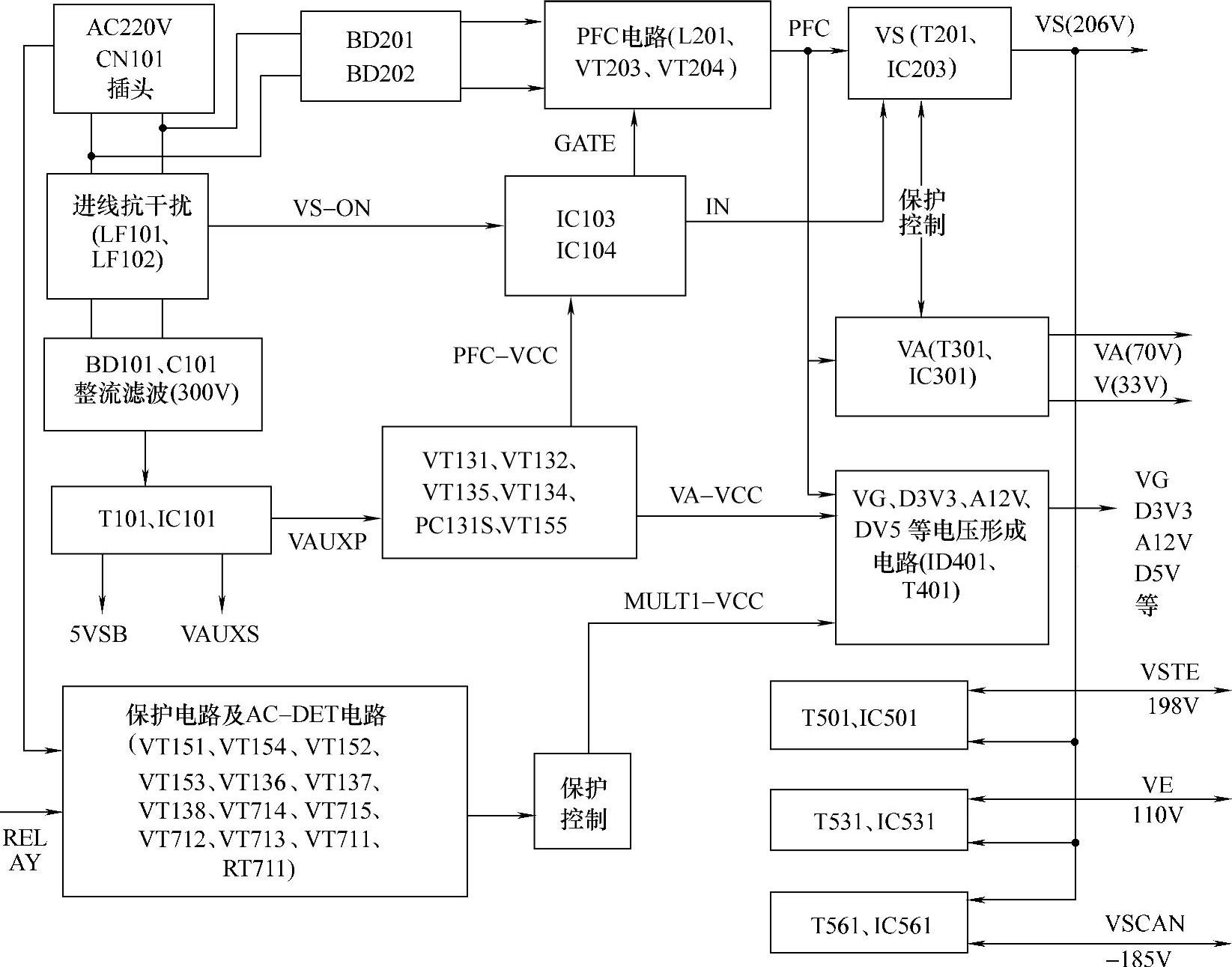

图7-11 长虹PT4209等离子平板电视机显示屏电源电路框图

220V交流电经进线抗干扰电路送入BD101、C101进行整流滤波，得到300V左右不稳定的直流电。300V直流电送入由IC101、T101组成的5VSB形成电路后，产生5V（5VSB）的待机电压送到主板上的CPU，使主板上的CPU进入工作状态。

长虹PT4209等离子平板电视机采用IC103（ML48241P1）及外围电路来实现PFC功能，如图7-12所示。ML48241P1是飞兆公司出品的电流型升压式功率因素校正（PFC）/脉宽调制（PWM）控制组合集成电路，只需要一个时钟，就能控制两级（PFC和PWM）电路，并且具有多重保护功能。(www.daowen.com)

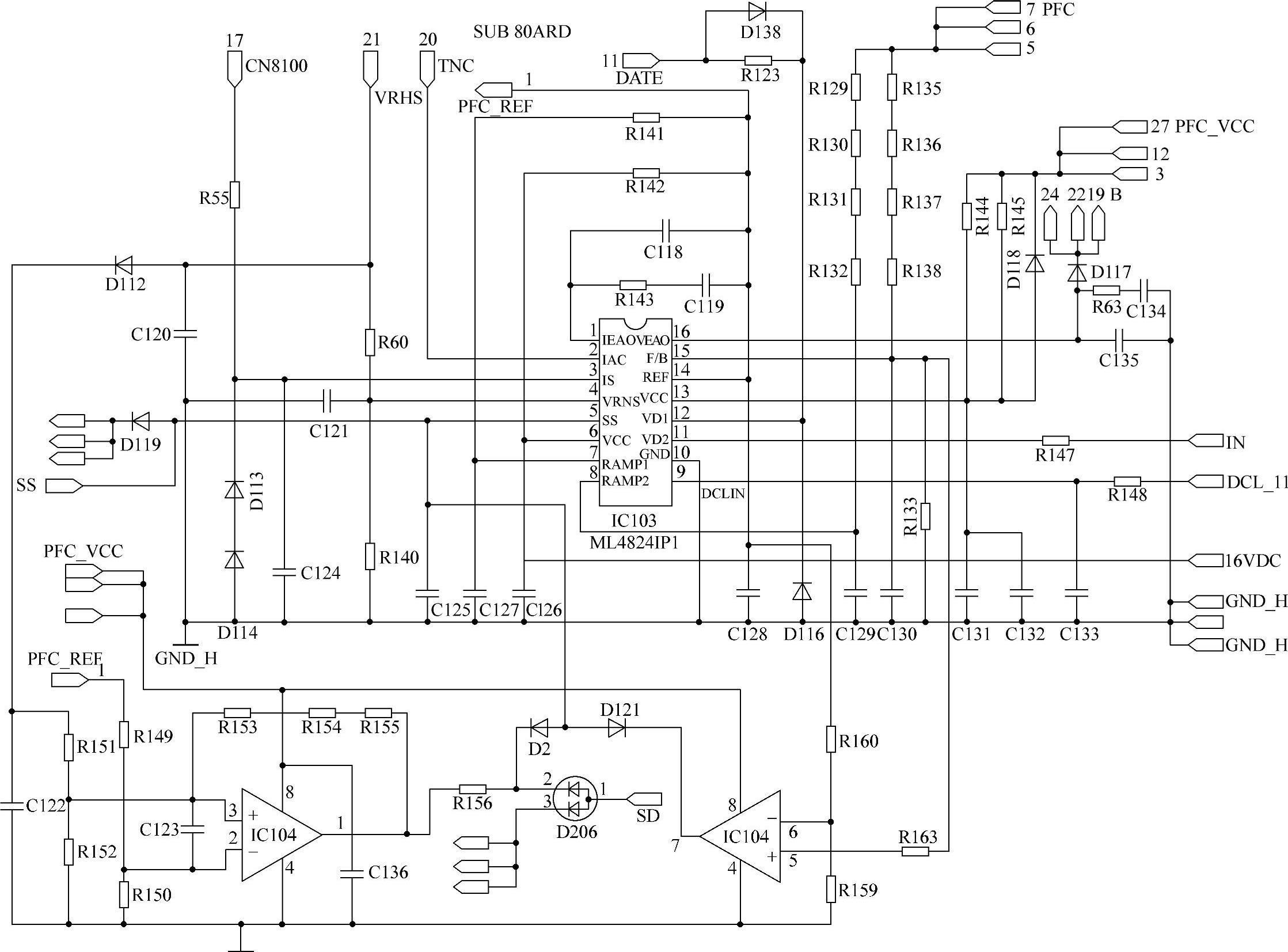

图7-12 长虹PT4209等离子平板电视机PFC/PWC电路图

300V电压在IC101内部分成两路：一路直接加在功率MOSFET管的漏极，另一路通过内部高压电流源对IC101的4脚的外接电容C104充电。当4脚电压上升到14.5V时，内部各功能电路开始正常工作，T101的一次绕组、二次绕组产生感应电压。电源工作后，4脚供电由10～11绕组感应电压经D102整流、C10滤波提供15.5V电压，电流源停止对4脚外接电容充电；T101二次绕组5～3脚感应电压经D105整流及C109、L101、C110、C111滤波后得到约5.2V的5VSB电压，供控制系统工作。

【知识链接】

韩国三星公司向国内的电视机制造厂家销售了大量的107cm（42in）等离子显示屏。这些等离子显示屏，根据制造的时间、设计的版本、电路的差异等，可分为V2型显示屏，如S42SD-YD04型、V3型显示屏，S42SD-YD05型、V4型显示屏，S42SD-YD07型等。其中三星公司已在2005年底停止生产S42SD-YD04型V2等离子显示屏的电源板。
