等离子平板电视机不管是国产的还是进口的，其基本电路结构是由信号处理部分、等离子显示器驱动电路与开关电源组成。

1.信号处理部分

等离子平板电视机的信号处理部分与液晶平板电视机相同，分模拟信号处理与数字信号处理，包括射频信号解调、A/D转换、TV/AV信号解码、视频格式转换、音效处理、音频功放、系统控制等电路。

等离子显示屏一般只能接受LVDS（低压差分信号）格式的信号。在等离子平板电视机里，必须把所有的信号都转换为LVDS信号，等离子显示屏才能显示彩色图像。

2.等离子显示屏驱动电路

等离子显示屏驱动电路一般有Y驱动电路板、Y上/下选址电路板（缓冲板）、COF插头、左/中/右COF选址电路板、X驱动电路板、FPC插头等电路部件。

Y驱动电路板是很重要的部件，主要承担等离子显示屏在水平方向上的扫描驱动，是等离子平板电视机的主要功耗部分。一台等离子平板电视机的额定功耗有60%～70%是消耗在Y驱动电路板上，由于Y驱动电路板工作在大功率、高压状态，所以实际维修中，其故障率是比较高的。Y驱动电路板的另一个作用就是在逻辑控制板的时序控制下，对显示屏进行驱动，所以Y驱动电路板损坏，一般会导致黑屏（等离子显示器屏幕不发亮）、花屏（图像杂乱无章）、烧坏Y选址电路等。

X驱动板也是等离子显示屏里耗电多的部件，X驱动板损坏的故障现象一般为屏暗、黑屏或花屏（有色斑）。X驱动板也有自己的工作时序，必须在逻辑控制板的时序控制下工作，当X驱动电路板和Y驱动电路板的工作时序不对或逻辑控制板送过来的工作时序不对时，等离子显示器屏幕往往会出现图像显示方面的故障。

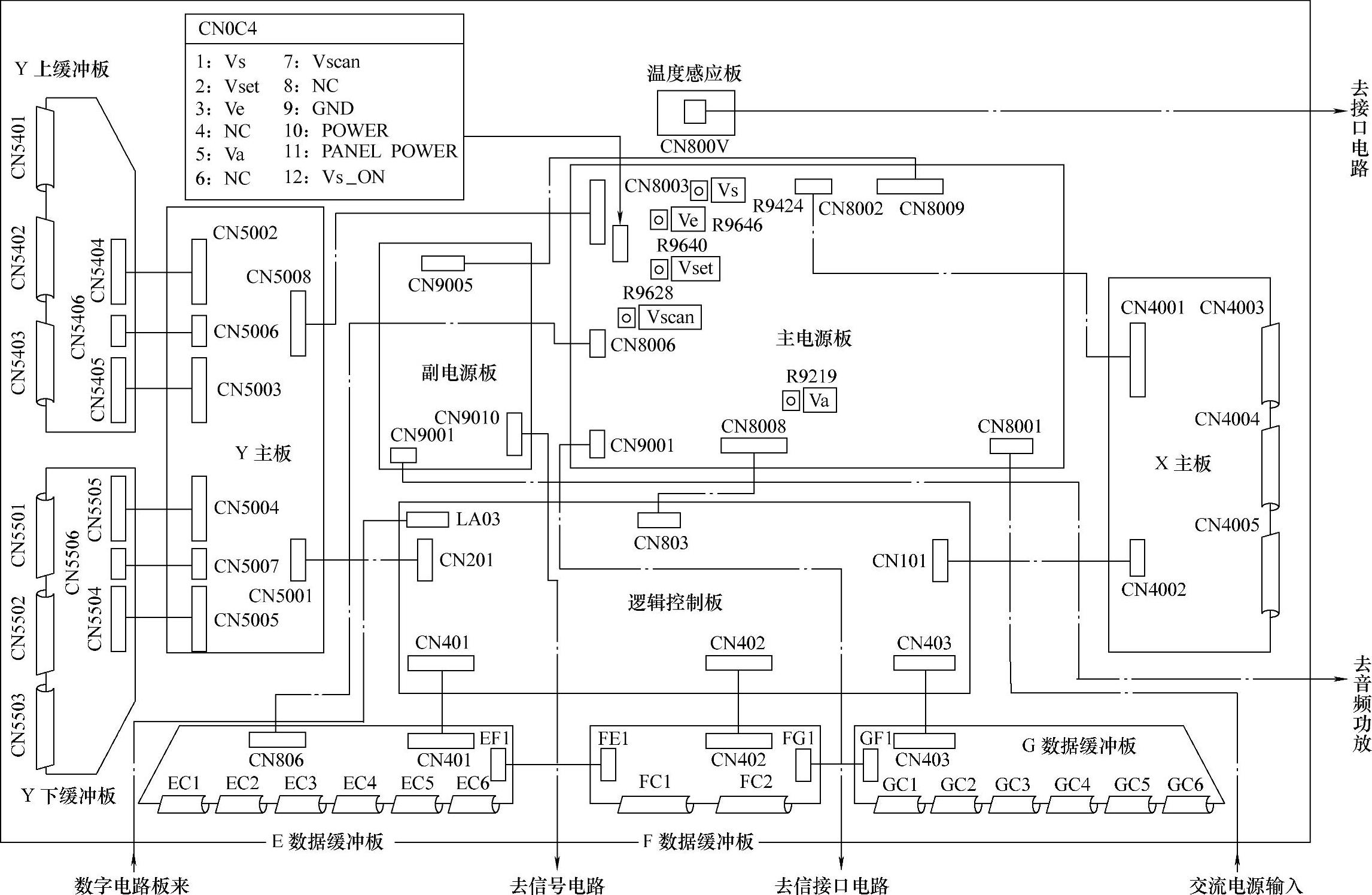

图7-4所示为JVC牌PD-42V475型等离子平板电视机除了信号电路以外的显示屏驱动电路板之间的连接框图。由数字电路板送来的数字图像信号直接进入逻辑控制板，然后由逻辑控制板把数字化的图像信号和同步信号根据8位数字和8个副场互相配合的显示原理，逐行地送入E、F、G三块数据缓冲板，写入由Y主板和上下缓冲板指定的某行像素，直至480行全部写完之后，由X主板进行屏幕点亮的驱动和时间控制。

3.开关电源板(www.daowen.com)

目前国内等离子平板电视机生产厂商采用的大部分是韩国的三星显示屏或LG显示屏，也有部分厂商采用了松下显示屏。某些等离子显示屏附带电路板里的电源板组件，是由显示屏生产厂商直接提供，有些则由生产厂商自行开发电源板。

开关电源板是等离子显示器里最重要的部件之一，其主要作用是给整个等离子彩电提供电源，不但提供给等离子显示屏，也提供给和等离子显示屏相配套的各种小信号处理电路板。

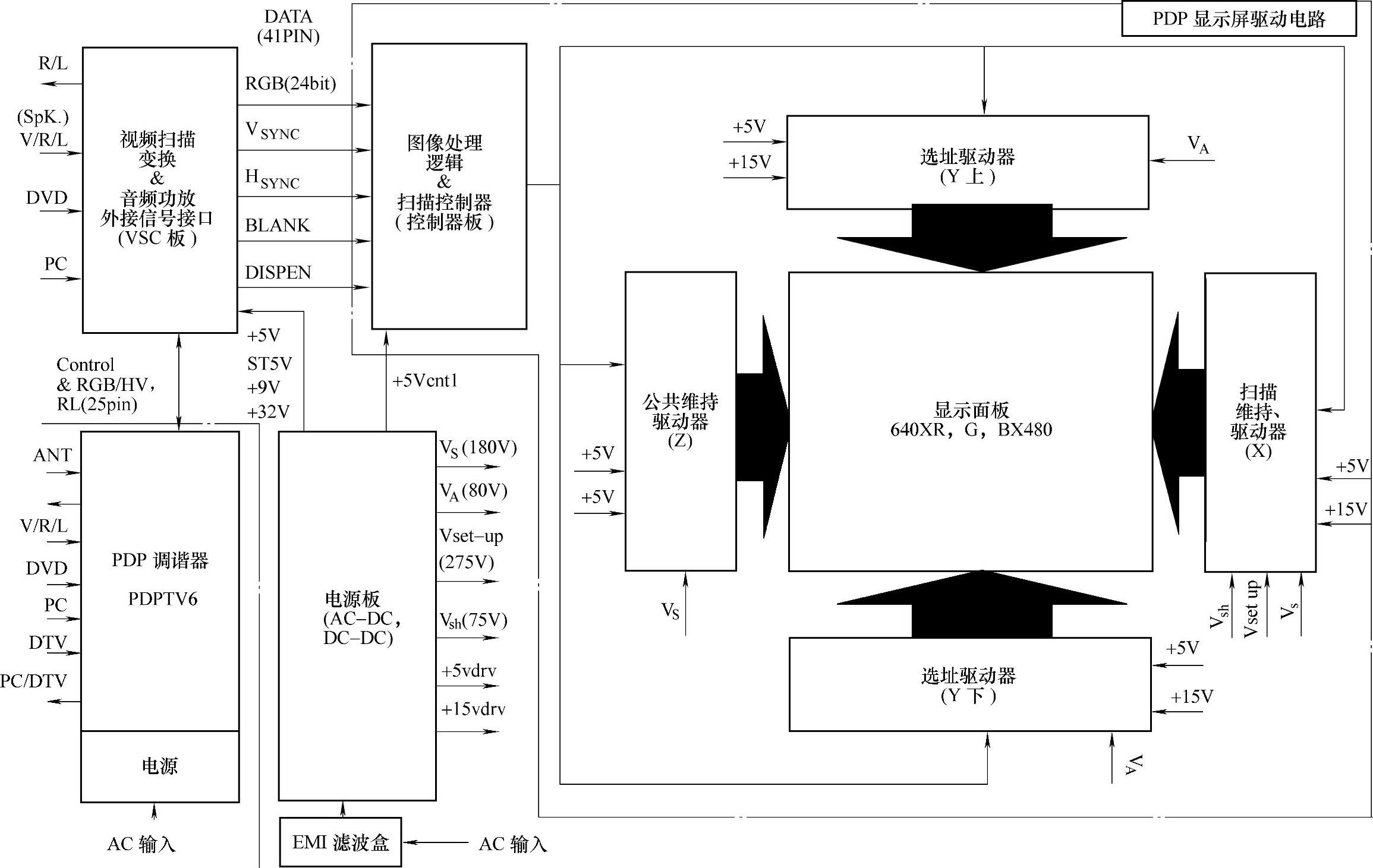

图7-5所示为创维等离子平板电视机的整机电路框图。

图7-4 JVC牌PD-42V475型等离子平板电视机显示屏驱动电路板之间的连接框图

图7-5 创维等离子平板电视机的整机电路框图

【小知识】

等离子屏的表面镀有一层保护膜，该膜具有滤除不良辐射、杂散光波的作用。等离子电视机未通电的情况下，从侧面看，其整个屏幕的灰度是基本一致的，不应该有特别亮的斑块，如果有，则说明该部分的保护膜受损。
