液晶显示屏上的逻辑板（控制板）又称T-CON板，其功能类似于CRT高清电视机的末级视频信号放大电路板，但有本质的区别。CRT高清电视机中的末级视频信号放大电路纯粹是一个功率放大器，其输入信号和输出信号的性质完全一样，仅是信号幅度大小发生了变化而已。逻辑板不是一个纯粹的功率放大器，而是一个内置有移位寄存器（水平和垂直移位）的专用模块电路。逻辑板有自身的软件和工作程序。

早期液晶平板电视机的逻辑板均安装在液晶屏的内部，与液晶屏、背光管及屏周边驱动电路共同组合成一个整体，其工艺水平比较高，屏也不易拆开，现在国内的厂商，均把逻辑板移至液晶屏外，如图6-7所示。读者对液晶平板电视机进行电路分析和维修时应了解和熟悉逻辑板。

逻辑板的作用是对信号处理板送来的LVDS（或TTL）图像数据信号、时钟信号进行分解和重新组合等处理，通过移位寄存器将图像数据信号、时钟信号变换成能对TFT-LCD液晶显示器件工作状态进行控制的行列驱动信号送往行列驱动电路。

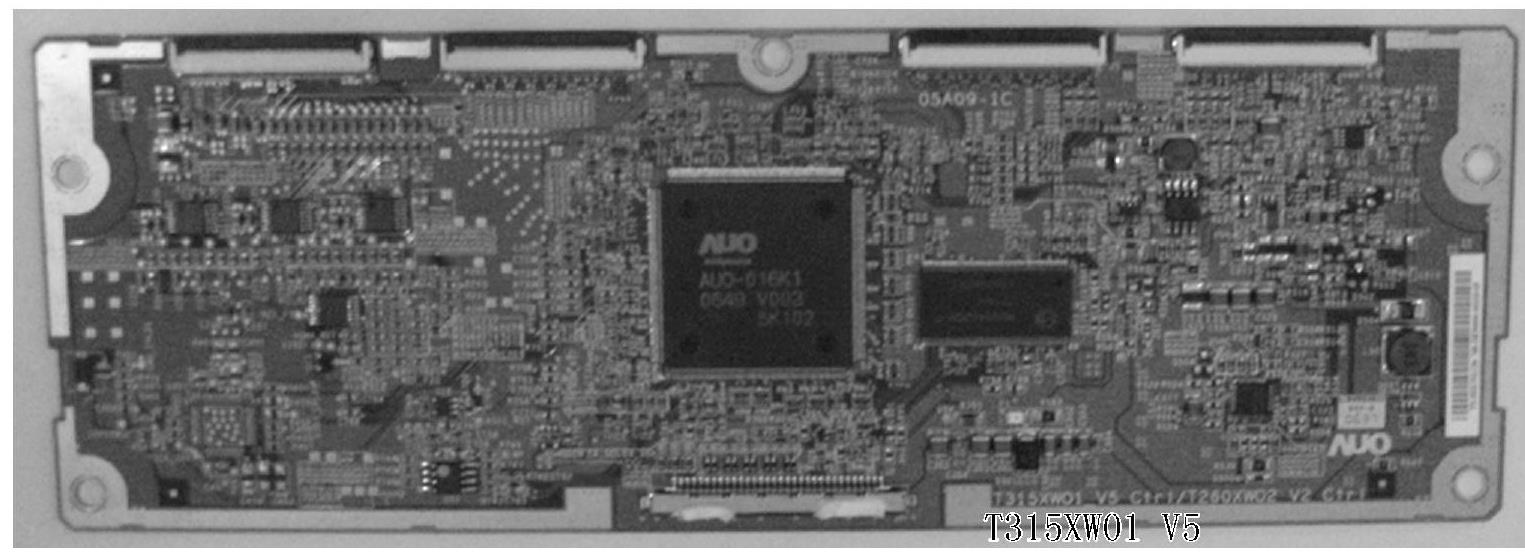

图6-8所示为逻辑板实物图，适用于LG T315XW01 V5型液晶显示屏。图6-8中的逻辑板上部有四个信号输出接口，四个信号输出接口通过软排线与行列驱动电路相连，将逻辑板形成的行列驱动信号（左右移位起始控制信号STHR/STHL、奇偶像数RGB基色信号DA-TA、列位移时钟信号LCK、数据和极性反转控制信号POL1/POL2、行位移起始控制信号DI01/DI02、行位移时钟信号SLCK）送往行列驱动电路。图6-8所示的逻辑板仅是逻辑板中的一种。实际上，不同的液晶显示屏，屏上的逻辑板也存在较大的差异。读者在维修液晶平板电视机时，只要细心观察就会发现型号不同的液晶屏其逻辑板也不同，不同的逻辑板其信号输出接口也不一样。有的逻辑板有四个信号输出接口，有的逻辑板有两个信号输出接口，有的逻辑板只有一个信号输出接口。不仅如此，即使是同等数量输出接口的逻辑板，也会因逻辑板上安装的集成电路的差异而无法与屏内的行列驱动电路相连接，如图6-9和图6-10所示的两款三星液晶显示屏，它们虽是同等数量输出接口，但型号完全不同。严格地讲，液晶屏上的逻辑板与液晶屏的型号是完全对应的，当判定液晶电视的故障在逻辑板时，若采取板级维修方式排除故障，应当用型号与原型号完全一致的逻辑板进行代换。

图6-7 液晶平板电视机简图

图6-8 L32A8A-A1型逻辑板实物图

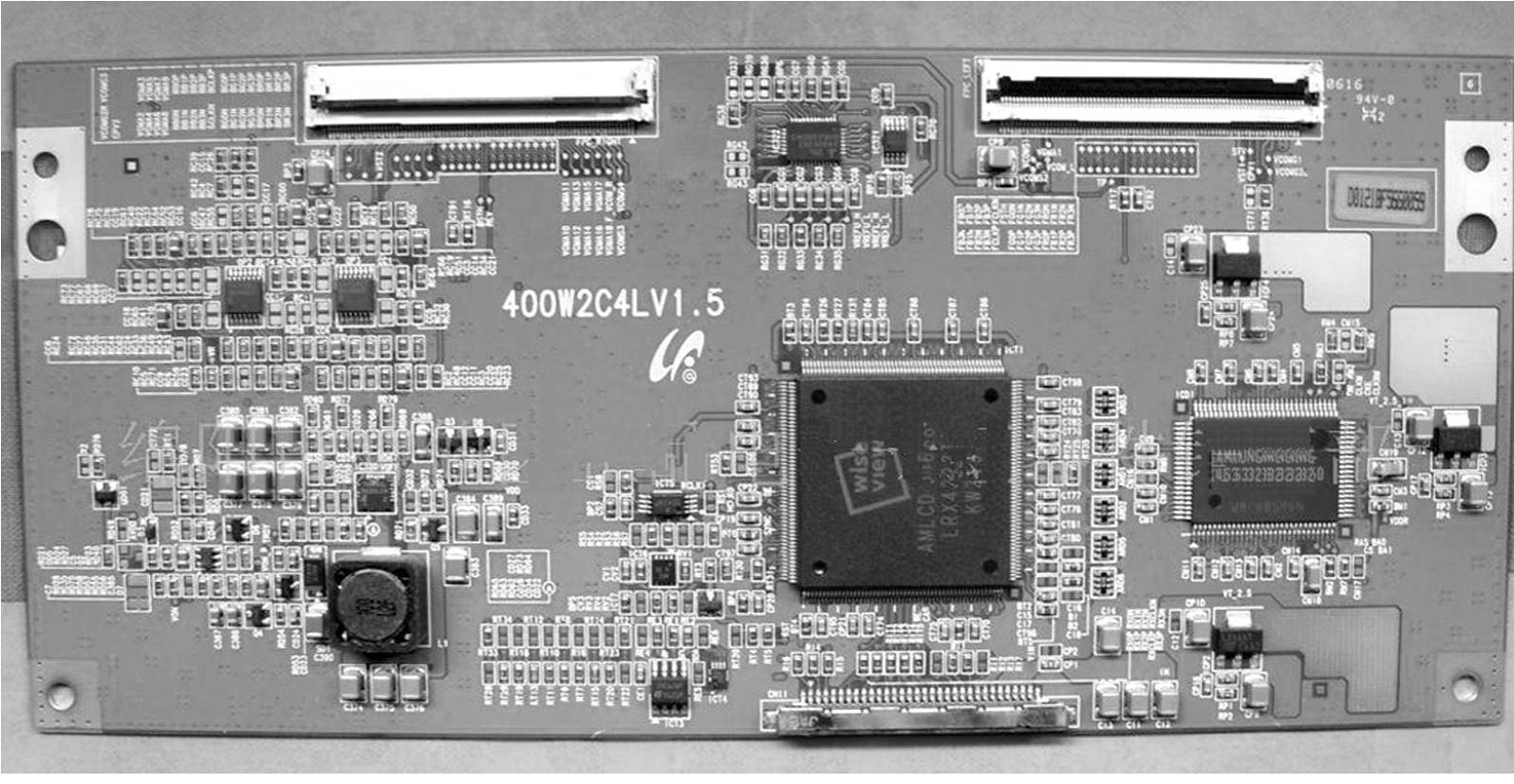

图6-9 400W2C4LV1.5型逻辑板实物图

(www.daowen.com)

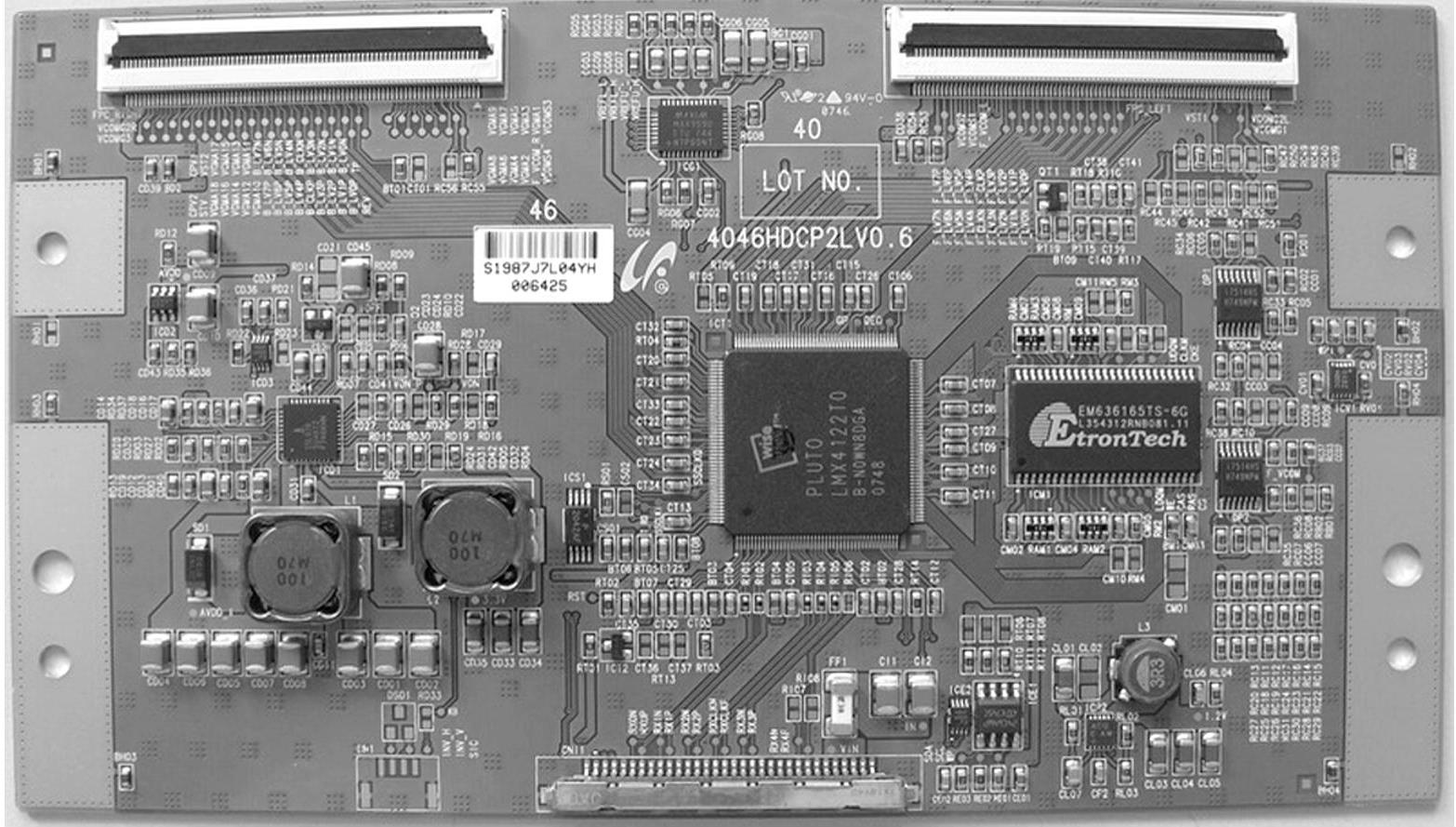

图6-10 4046HDCP2LV0.6型逻辑板实物图

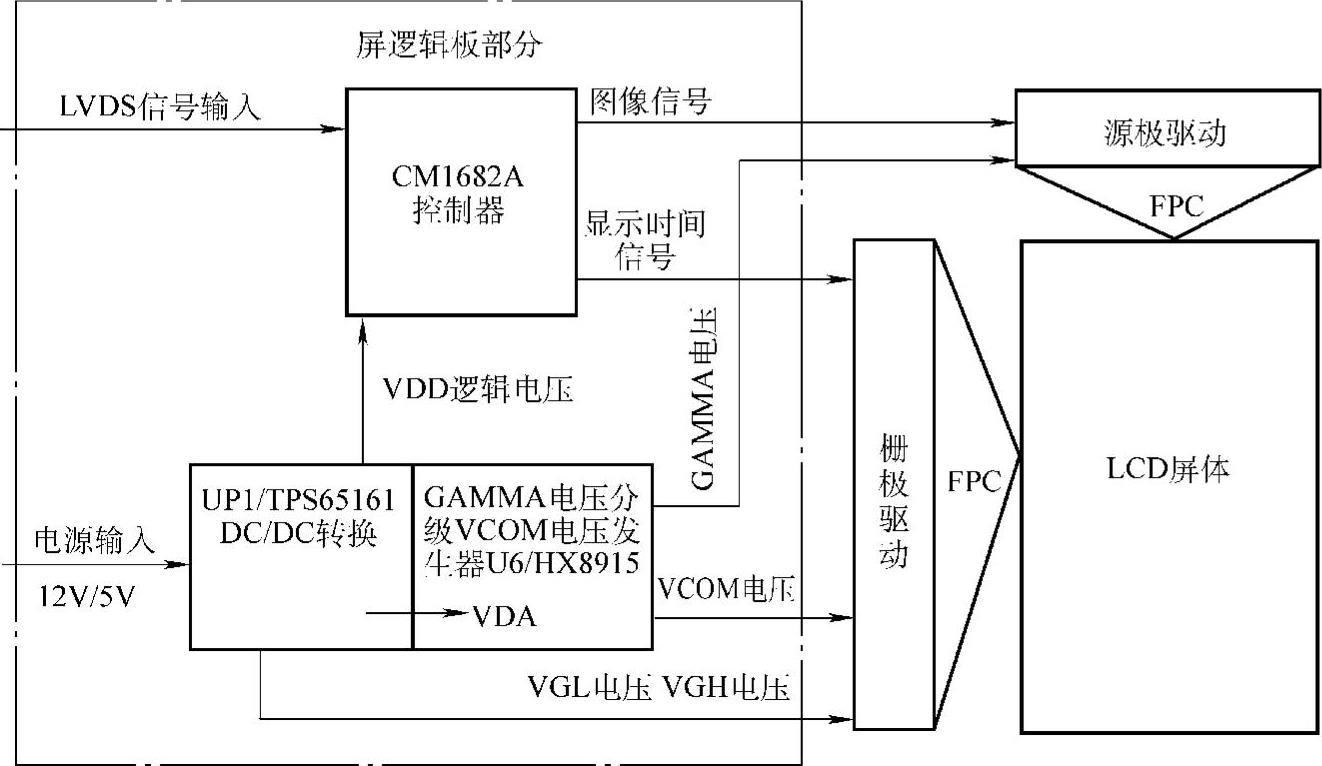

奇美V315B3-L01 REV.C1型逻辑板的内部组成框图如图6-11所示，实物图如图6-12所示。该逻辑板供电为12V，输入信号为LVDS格式。图6-11中的CM1682A型集成电路负责将LVDS格式信号转换为TTL电平信号，经上屏线送至LCD屏的行列驱动电路，形成DC/DC电路的开关信号、上电时序信号；TPS65161型集成电路为典型的DC/DC转换电路，内置的开关脉冲形成电路和外部的储能电感、续流二极管、泵电容共同完成DC/DC转换电路对电压的升压和降压，产生逻辑板上相关电路所需的各组电压；HX8915-A型集成电路为GAMMA（即灰度等级校正电压）和VCOM电压发生器，输出14路GAMMA分级电压（由分立电阻形成的DC电压分压和放大器组成的电流缓冲回路构成）和一路VCOM电压。

图6-11 奇美V315B3型逻辑板的内部组成框图

图6-12 奇美V315B3型逻辑板的实物图

一般来说，液晶平板电视机接收任何信号时出现图像抖动、彩色不正常（或称花屏）、无图像无字符、光暗等故障均可能与逻辑板有关。

【知识链接】

LVDS信号连接线类似于CRT高清电视机中去往视放板的连接线，它们作用相似。例如海信TLM3201型液晶平板电视机输出5对LVDS差分信号（根据液晶屏的不同LVDS信号的位数会有所不同），其中一对传输的是LACK差分信号，其他四对传输的是图像差分信号，在实际维修中LVDS信号接触不良常会出现花屏、不定时花屏及屏幕无图的故障。逻辑板供电常见为5V、12V两种，也有18V的，但不多。在更换逻辑板或数字板时，要注意逻辑板的供电是否与数字板上LVDS线输出的供电电压相符，以免逻辑板电压异常而损坏逻辑板或液晶显示屏，造成不必要的损失。
