解决开关电源故障的思路与方法

1.检修思路

平板电视机(液晶平板电视机与等离子平板电视机)与CRT电视机的开关电源的明显区别在于采用了有源功率因数校正电路。下面以TCL王牌LCD3026H/S型液晶平板电视机为例,介绍液晶平板电视机开关电源故障的检修思路。

(1)有源功率因数校正电路的检查。TCL王牌LCD3026H/S型液晶平板电视机有源功率因数校正电路如图6-3所示,其常见故障是开关管VT1击穿和PFC芯片IC1不振荡。VT1击穿会烧坏交流输入回路熔断器F1,使待机红色指示灯不亮;IC1不振荡,由直接测量输出滤波电容C6正端电压约为280V便可判定。

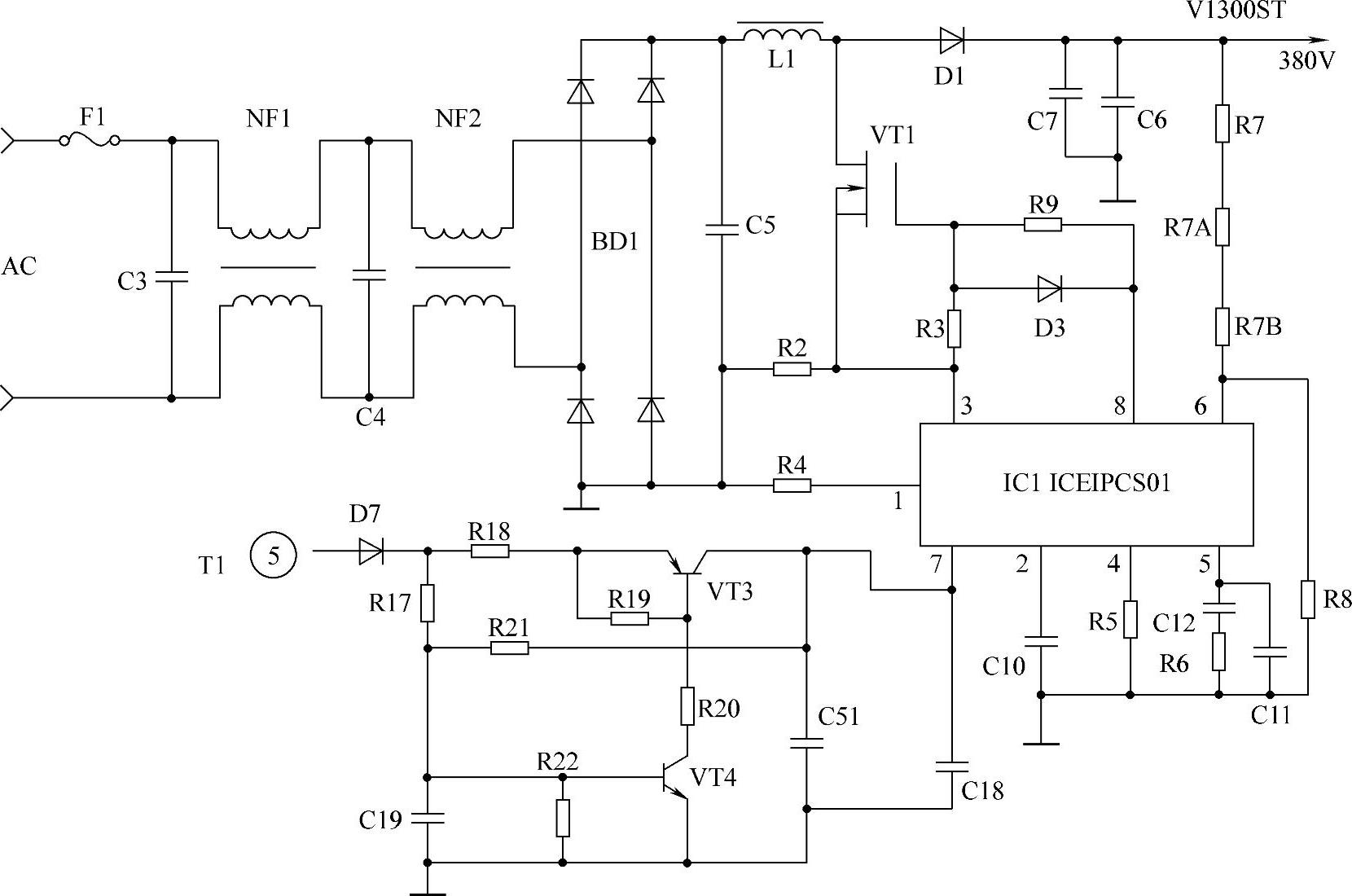

图6-3 TCL王牌LCD3026H/S型液晶平板电视机有源功率因数校正电路

开关管VT1击穿的主要原因有:升压电感L1内部短路;PFC芯片IC1的6脚稳压控制功能失效;IC1的3脚峰值电流限制功能失效。在更换开关管VT1(MOSFET)试机前,一定要清除上述原因中的失效件,以免再次损坏开关管。

IC1不振荡,先测7脚VCC电压,若低于10.5V,查VT3、VT4组成的电源控制电路,正常;查IC1的4脚外接定时电阻R5,3脚外接电流检测电阻R2,6脚外接RC补偿网络的C11及外接电阻网络的R7、R7A、R7B和R8。

(2)12V开关电源的检查。TCL王牌LCD3026H/S型液晶平板电视机12V开关电源电路如图6-4所示。12V开关电源常见故障有开关管VT2击穿;IC2不起振;IC2起振,但无12V直流供电。这三种情况表现相同,接通电源待机红指示灯均不亮。

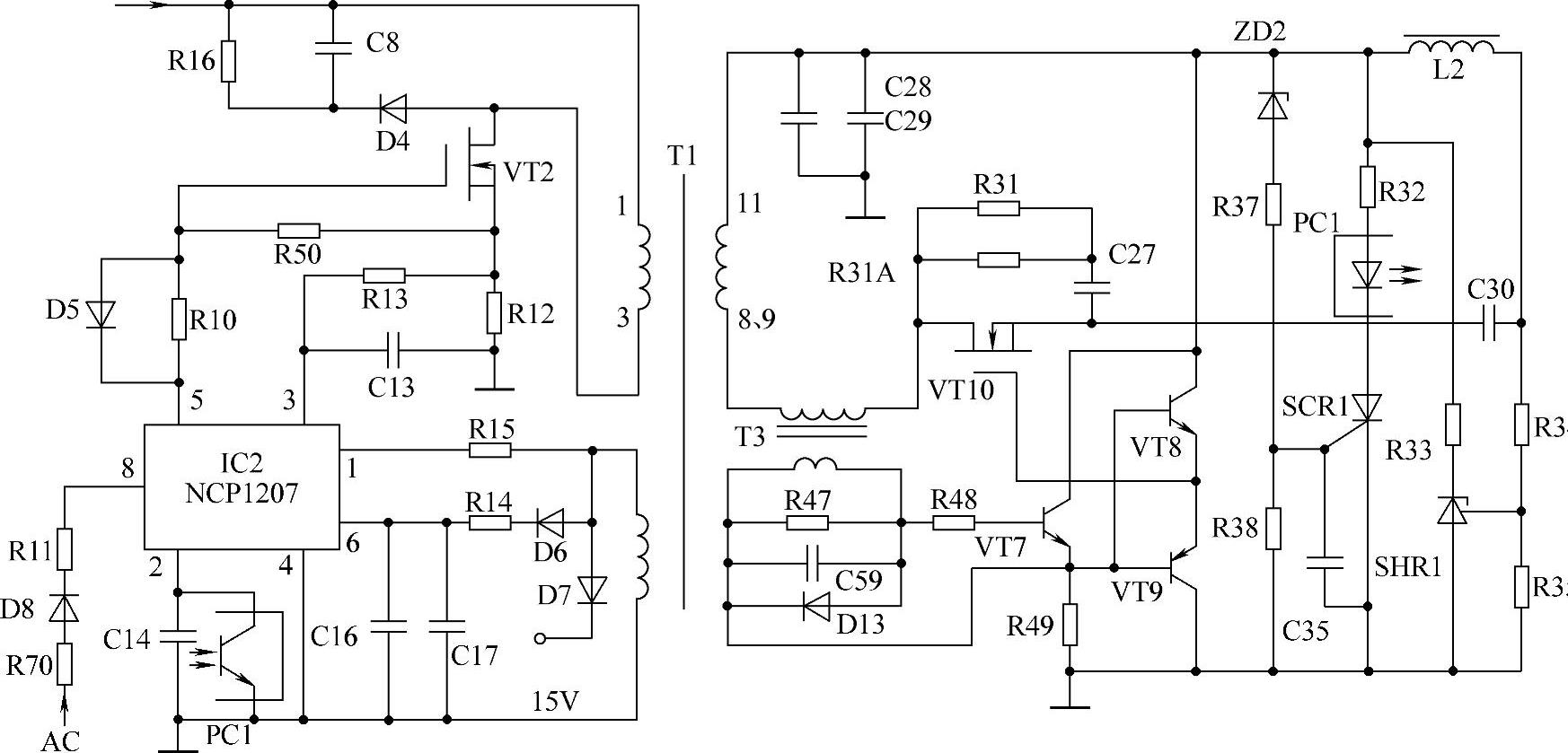

图6-4 TCL王牌LCD3026H/S型液晶平板电视机12V开关电源电路

开关管VT2击穿,F1熔断的原因有:开关变压器T1的1~3绕组短路;尖峰吸收回路D4、C8、R16失效;IC2的2脚稳压控制功能失效;IC2的3脚电流环中R12、C13失效。

IC2不起振,在IC2的6脚加15V维修电压;若起振,查8脚启动元件R70、R11、D8和6脚供电元件D6、R14;仍不起振,先查6脚的C16、C17,再查IC2的2脚电压环中C14、PC1,IC2的3脚外接过电流检测电阻R12、T1的1~3绕组、开关管VT2和栅极电阻R10。

IC2起振,测得IC2的6脚电压为10V,只是无输出,查同步整流电路中T3、VT7~VT10等相关元器件。

(3)24V开关电源的检查。TCL王牌LCD3026H/S型液晶平板电视机24V开关电源电路如图6-5所示。24V开关电源回路结构与12V开关电源相同,仅增加VT11、VT12互补推动级,因此开关管VT5击穿和IC3不起振的检查与12V开关电源相同。(www.daowen.com)

在IC3的6脚测得10V电压但无24V供电电压,这是同步整流电路有故障;IC3在无负载情形下进入待机,主要检查IC4的8脚供电端的VD18、R39,3脚的C36,7脚定时元件R40和C37。

由于24V开关电源只给屏内逆变器供电,电源无24V电压输出或逆变器有故障的特征为黑屏,但伴音正常(图像通道工作,但屏背景灯未点亮,看不到图像)。

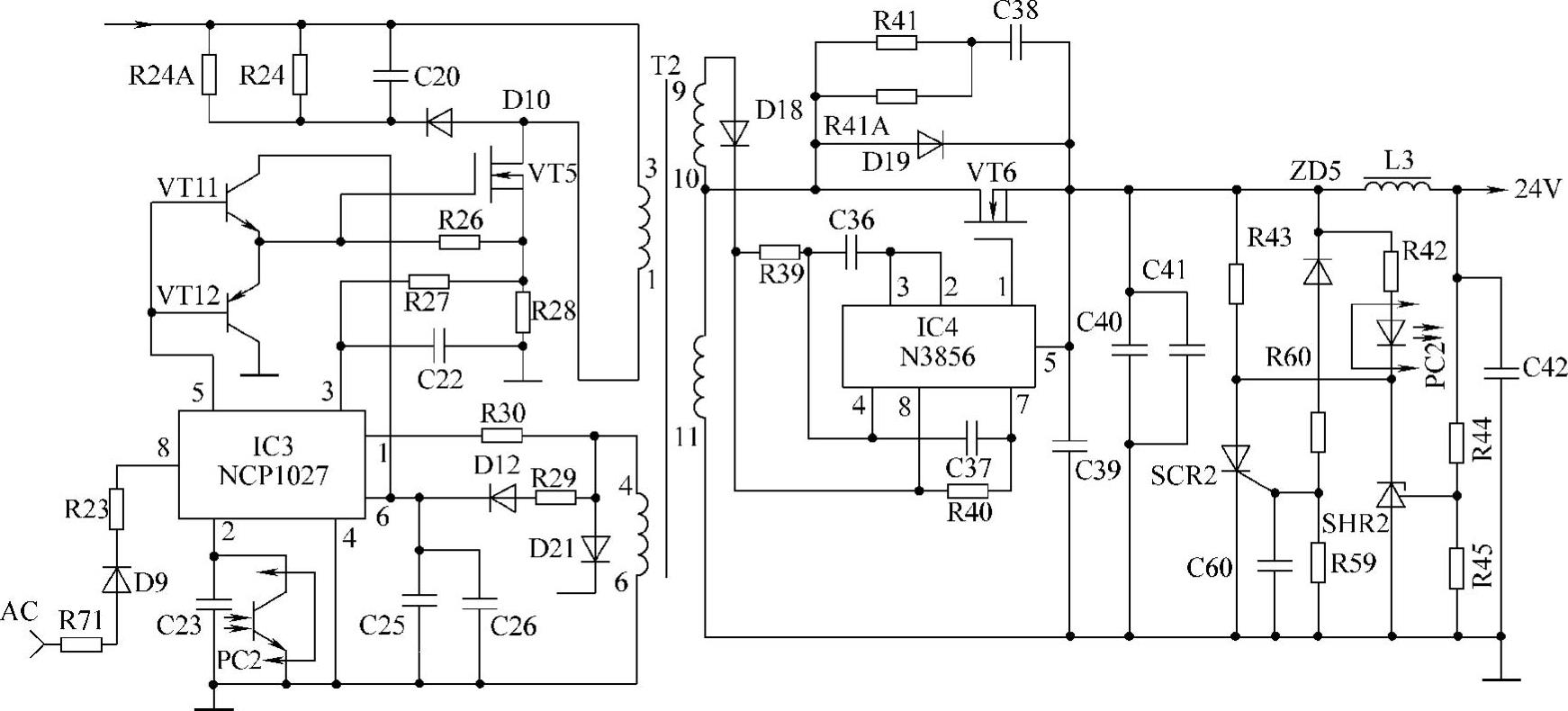

图6-5 TCL王牌LCD3026H/S型液晶平板电视机24V开关电源电路

2.检修方法

开关电源的检修方法在第4章中与第5章的小经验中已介绍,这里不再重复。由于海信TLM3277、TLM3777、TLM4277、TLM4777等系列液晶平板电视机的电源板可从机器上取下单独维修,可按照图6-6制作一个假负载。

将假负载的7针插头插到电源板上的开/关机控制XPE003插座处,如果电源板正常,各路电压输出均应正常。指示灯用红蓝双色发光二极管,电源正常后发出红光和蓝光,如果只有红灯亮,证明电路只有5V输出,无12V输出,12V输出端必须接假负载,电源才能工作,否则电源检测负载太轻,将停止工作。


图6-6 检修液晶平板电视机开关电源板自制假负载电路

【小经验】

夏华L22A1K型液晶平板电视机出现开机电源指示灯亮,整机不工作的故障时,检修思路如下:

对于开机指示灯点亮,说明开关电源已工作,应重点检查FU1501有无断路,N506有无9V供电电压、N503输出端有无5V微处理器供电电源,微处理器开机待机控制电路工作状态,测量V502的基极是否处在高电平开机状态,VS01集电极有无输出的12V电压,N502三端稳压集成电路的2脚有无9V直流电压。如以上电路测量都正常,说明故障不在开关电源供电电路。
