二合一开关电源包括开关电源和高压逆变电路，这样会使整个开关电源显得稍许复杂，但降低了液晶面板厂商和电视生产厂商的成本。目前，长虹公司的二合一开关电源已应用到LS15、LS12、LT16、LS20A、LS23等多个机心产品中，开关电源主要使用FSP、IPOS、VLC三大系列。其中VLC82002.50二合一开关电源主要应用于长虹LT42710FHD型液晶电视机，适用于奇美V420H1-LN1高清液晶屏，该高清屏内含8根背光灯管。

VLC82002.50二合一开关电源的电源部分输出5V-STB、5V-DC、24V三组电压提供给主板电路使用，其中24V电压经主板转接后输出再送回至电源板，提供给逆变部分使用；逆变部分输出8组高压分别提供给液晶屏内部8根灯管，灯管被点亮。VLC82002.50二合一开关电源与整机其他组件连接关系如图5-42所示。

VLC82002.50二合一开关电源的结构框图如图5-43所示。其电源部分主要由进线抗干扰（EMI）电路、PFC电路、5V/24V电压形成电路组成，所产生的电压提供给主板和逆变电路使用。逆变电路主要由背灯控制器、激励部分、高压形成部分组成，所产生的高压提供给背光模组中8根灯管使用。

有关VLC82002.50二合一开关电源的工作原理参看《家电维修》2009年合订本上册的附录内容。

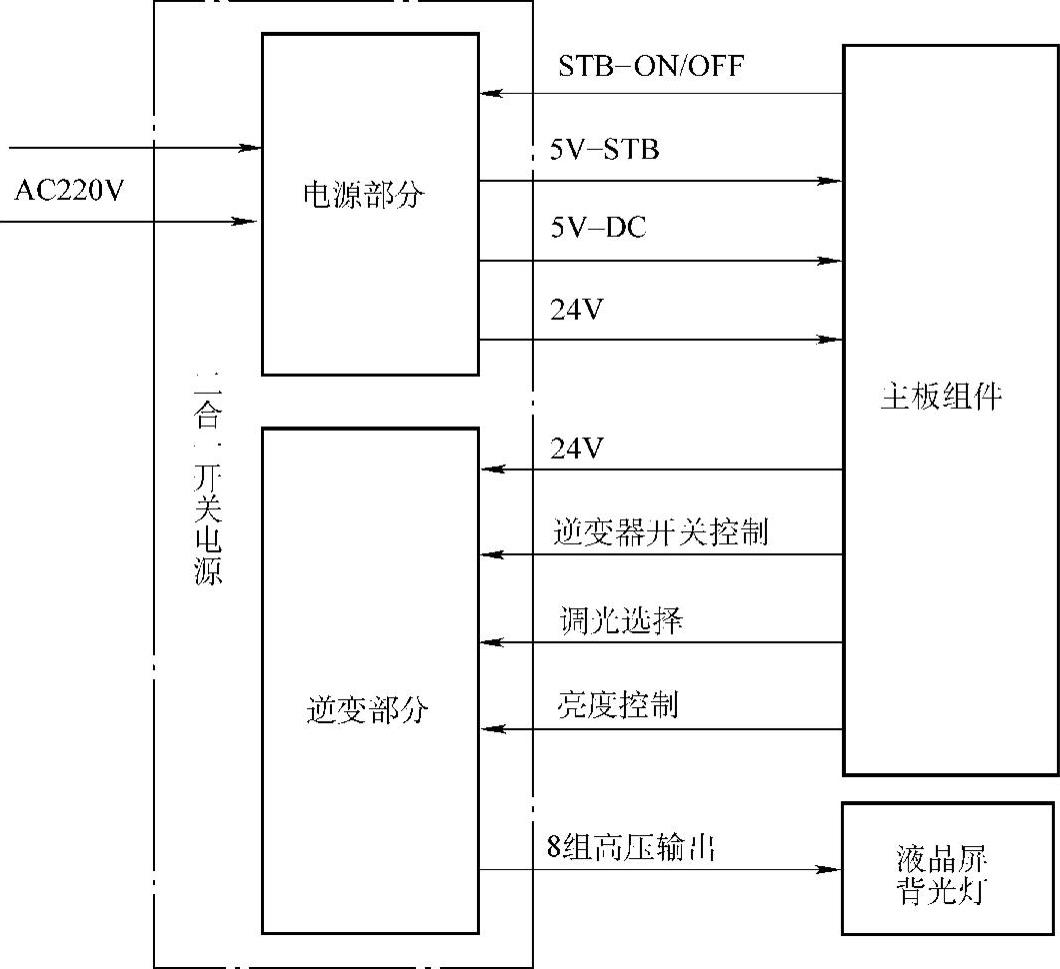

图5-42 VLC82002.50二合一开关电源与整机其他组件连接关系

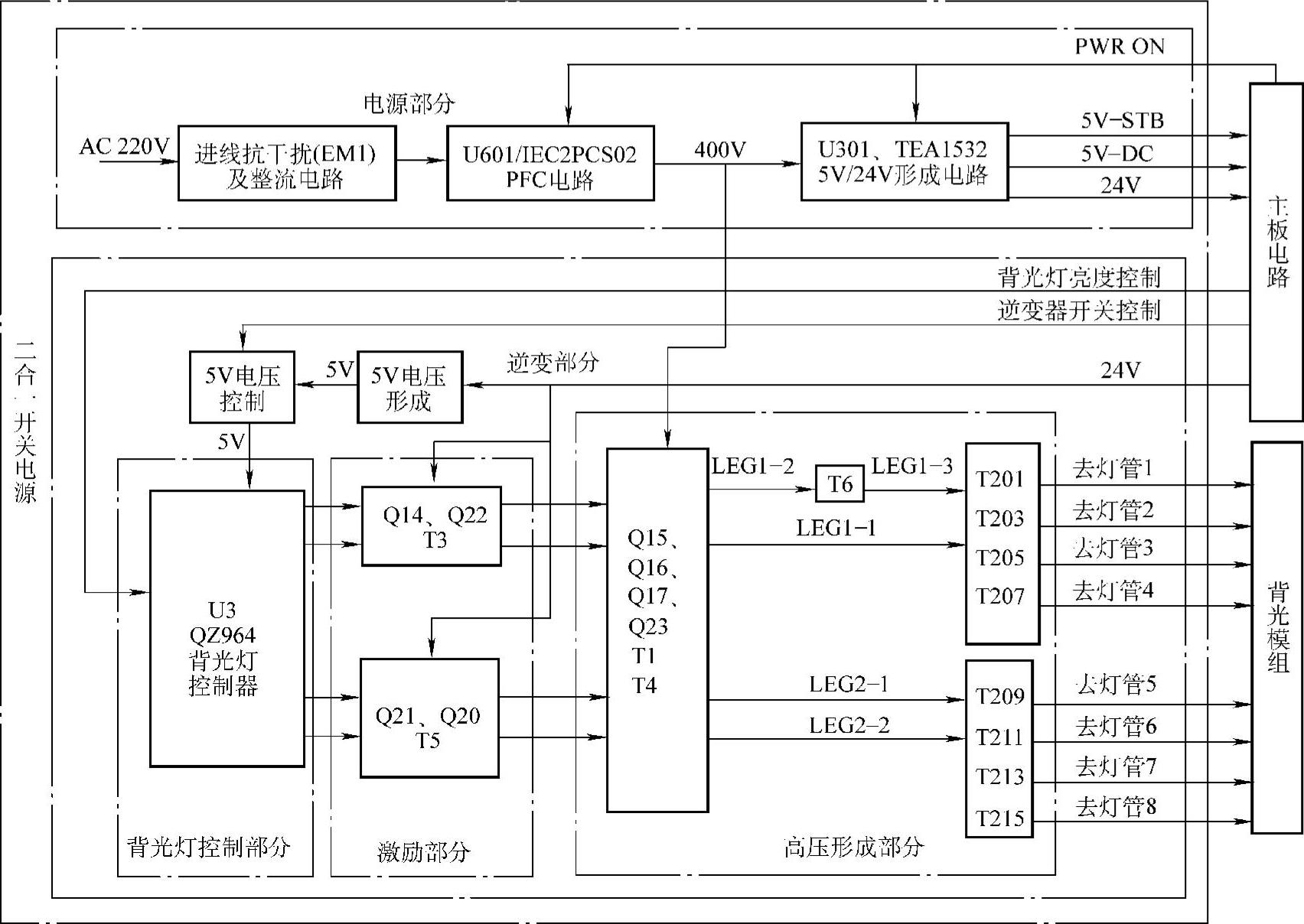

图5-43 VLC82002.50二合一开关电源结构框图

创维8M18机心的二合一开关电源实物图如图5-44所示。其工作原理参看《电子报》2009年合订本上册的附录内容。

(www.daowen.com)

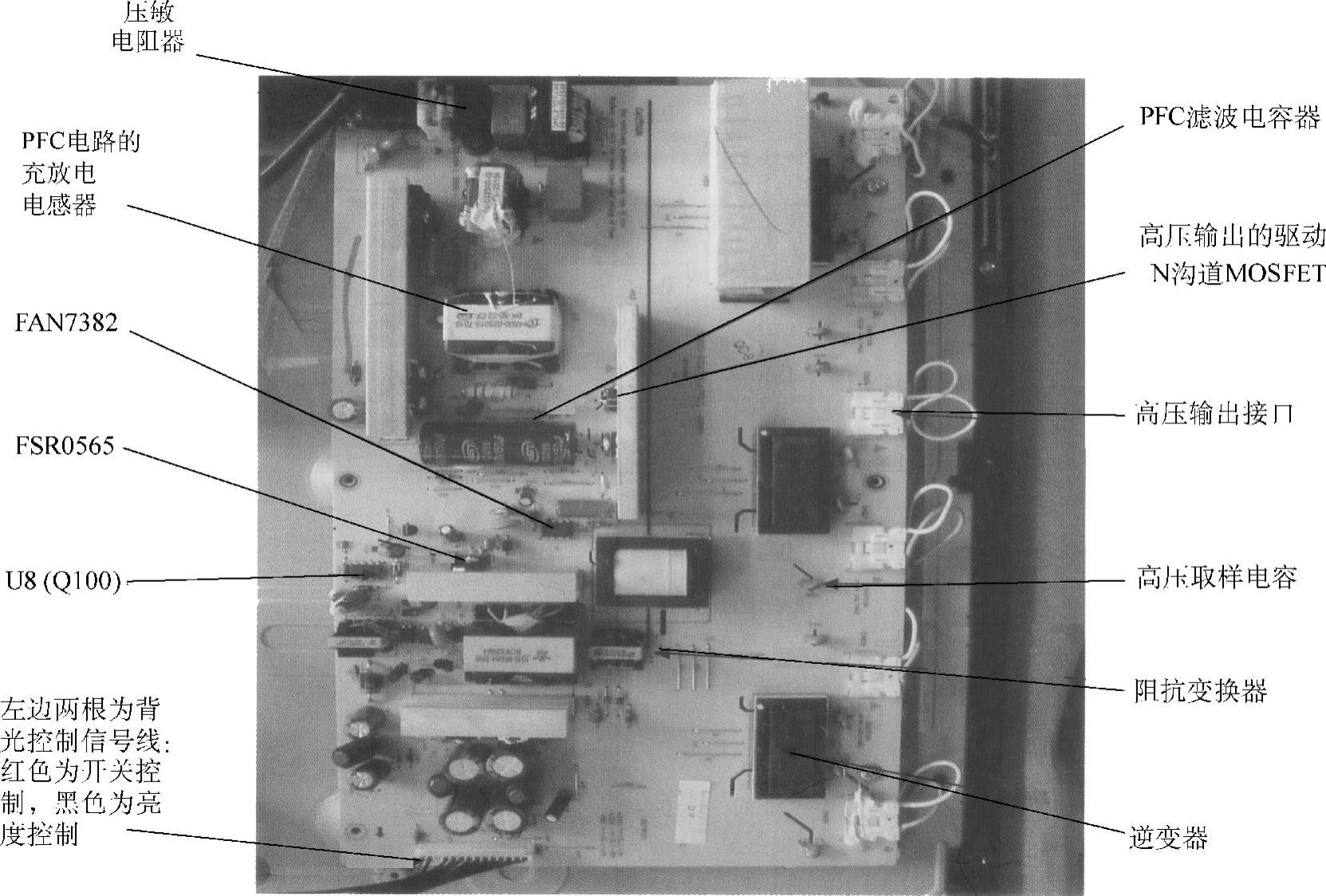

图5-44 创维8M18机心的二合一开关电源实物图

【知识链接】

液晶电视电源组件给整机提供的电压有逆变器所需电压，通常为24V，供控制系统工作所需5V、供信号处理电路所需5V、主板伴音功放所需电压（有的为12V、有的为24V等）、屏逻辑电路所需电压。同机型或不同机型均因上述电路结构不同，要求电源提供的工作电压不同，从而形成了许多电源组件。但是如果屏工作参数相近，通常可选用输出功率接近的电源组件替换。如LTA320WT-L16使用了16只灯管，每只灯管耗电7.0mA（标准）、工作电压1200V，这表明托只灯管耗电近134W，为实现灯管正常工作，对提供给背光板的电压提出了电压应为24V、电流不得低于4.7A。

【思考题】

1.开关电源的功率因数校正电路（PFC）有什么作用？

2.同步整流是采用什么元件来取代整流二极管？

3.液晶平板电视机的开关电源与普通彩电的开关电源有哪些不同？

4.液晶平板电视机的高压逆变电与CRT电视机中高压电路有哪些不同？
