采用TCL公司研发的PWL55C-01开关电源的代表机型有：L46M71F型、L46H78F型、L52M71F型、L52H78F型等型号液晶平板电视机。该开关电源框图如图5-32所示，电路原理图如图5-33～图5-35所示。该电源输入电压范围为100～264V、50Hz或60Hz交流电；输出电压/电流的参数：24V/13A，12V/5A，5V/0.5A，18V/3A；待机功率：1W（5V/70mA）。

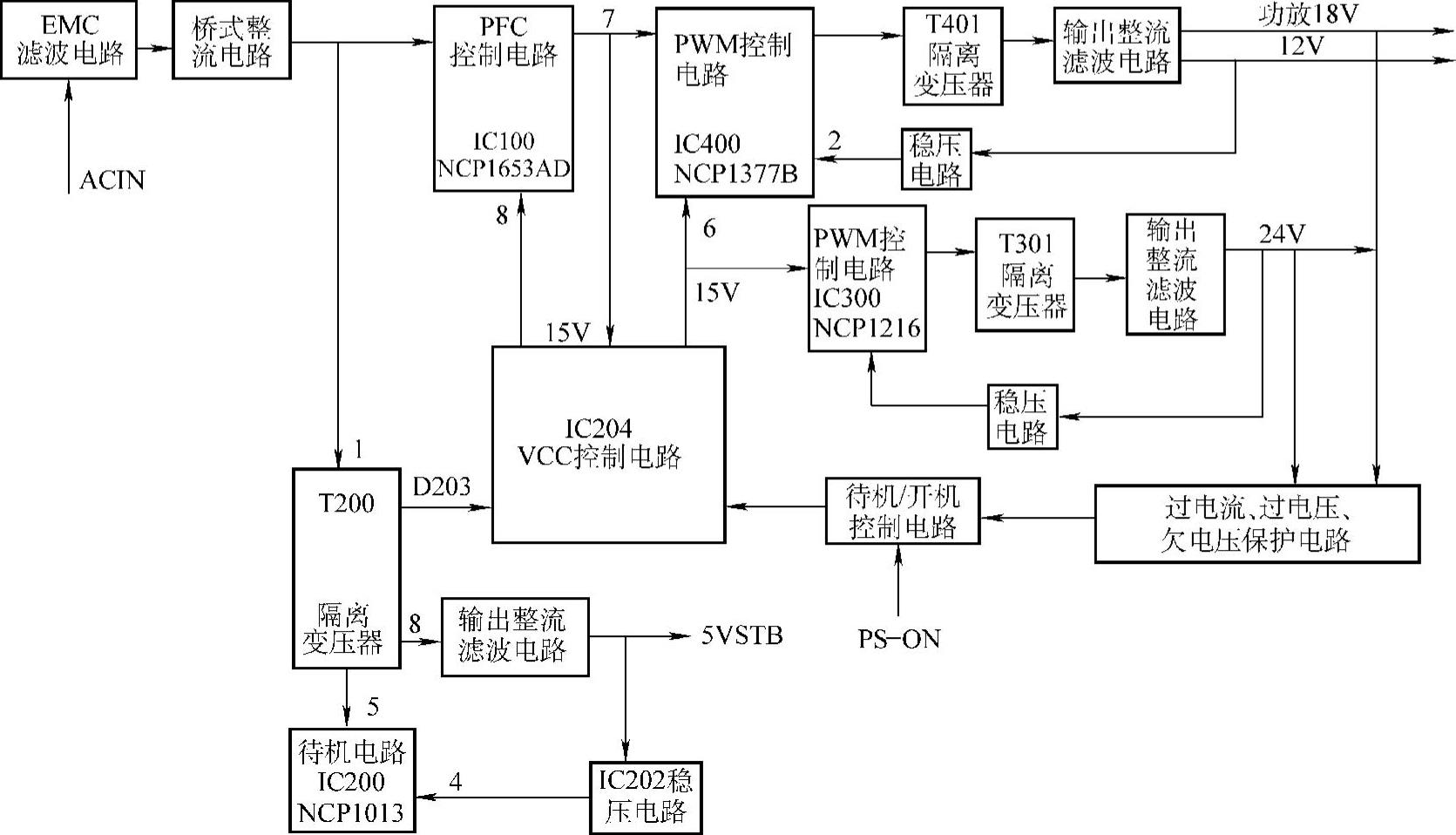

图5-32 PWL55C-01开关电源框图

1.5V电压产生和稳压

220V交流电经整流滤波后，输出320V左右的直流。320V的脉动电压经过D200、C200整流滤波，R201、R200降压限流后接到变压器T200的一次绕组1脚，其中2脚接到IC200的5脚（开关管漏极）、同时由IC200内部的启动电路连接到IC200的1脚，为V_CC提供启动工作电压，使IC200启动工作，内部MOS开关管工作，源、漏极接通，从而有电流通过变压器T200的一次绕组，变压器储能，通过互感在二次绕组8脚输出经D208整流的5V的待机电压，如图5-33所示。

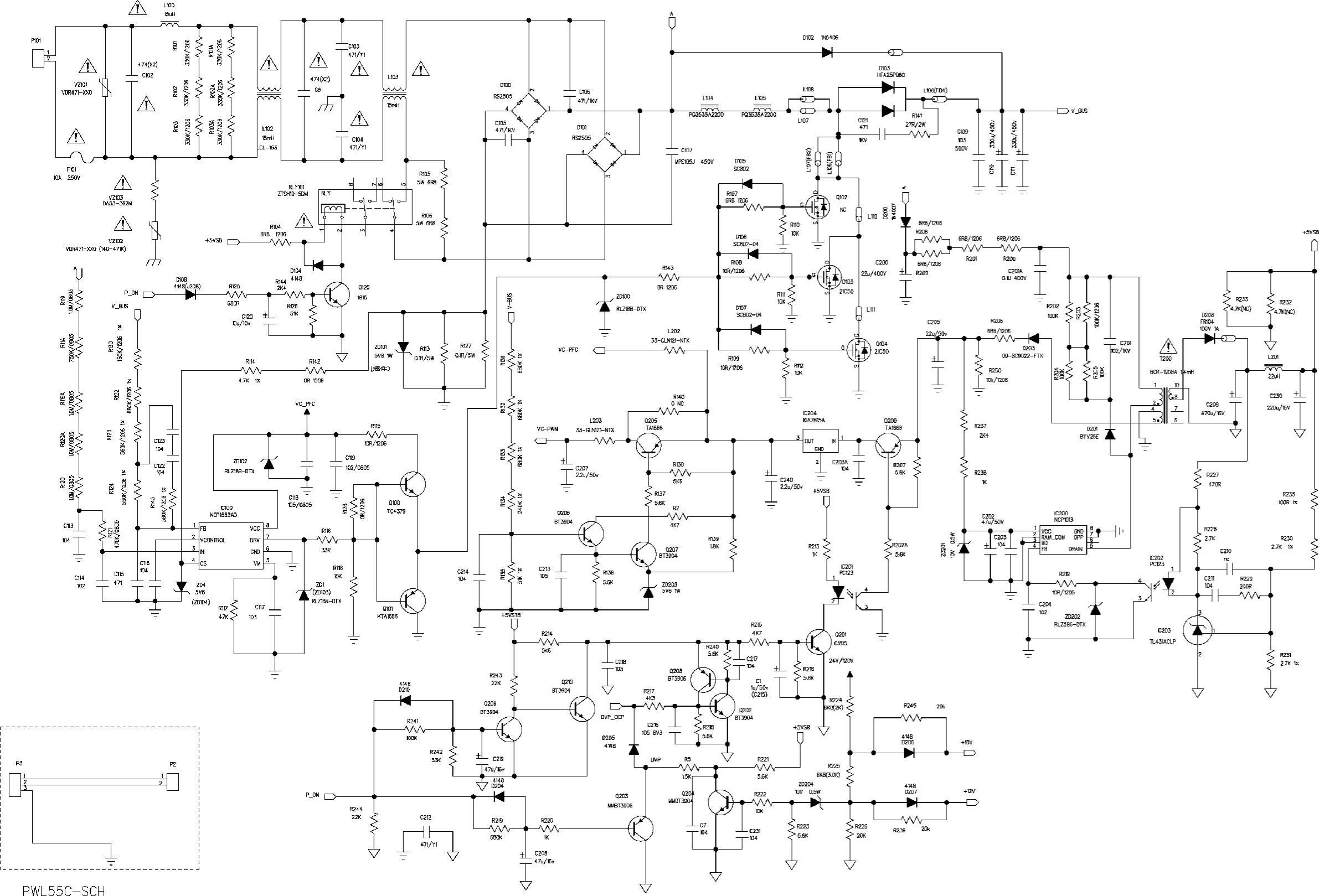

图5-33 PWL55C-01开关电源电路原理图之一

（注：该图来源www.ma163.com）

通过R235、R230、R231对5V待机电压取样后，将取样电压和IC203内基准电压比较后，通过将误差信号接到IC200的4脚，对IC200的5脚输出控制，从而使变压器输出稳定的5V。

当开机信号（5V电压）送过来后经过R241使Q209进入饱和导通状态，Q209的c、e极为低电平，此时Q210截止。5V电压通过R214、R215加到Q201的b极使其进入饱和导通状态，此时光电耦合器IC201的1、2脚导通，通过感应控制其3、4脚也导通。此时从5V待机电路的变压器的副绕组输出，经过D203整流后的电压（注：此电压同时为IC200提供二次供电）随着Q200导通将此电压送到IC204，此电压经IC204电压转换成15V电压分成两路：一路通过L202给PFC电路提供工作电压。另一路通过Q205给PWM电路提供工作电压（主电源，产生供主板和逆变器工作所需电压的电路）。但PWM供电却受PFC是否工作控制，只有在PFC电压上升到360V以后（也就是PFC电路工作后），PFC电压经过R131、R132、R133、R134、R135分压后得到6.5V的电压使Q206导通，同时让Q207也进入导通状态，Q206的导通使Q205导通，此时D203端电压便通过Q205给PWM电路提供工作电压。

2.PFC电路工作过程

当15V工作电压经L202加到IC100的8脚时，IC100开始工作，在7脚输出脉冲信号控制Q100和Q101组成的推挽电路交替截止和导通。当PFC的驱动信号是高电平时，Q100导通、Q101截止，Q103和Q104的g极为高电平，GS结正向偏置，Q103和Q104导通，L104、L105开始储能。当PFC的驱动信号是低电平时，Q100截止、Q101导通，此时在控制Q103、Q104的g极为低电平，此时GS结两端电位反向偏置，Q103和Q104截止，L104、L105将通过D103给C110、C111泄能，并向负载提供能量。通过开关控制，使L104和L105不断的进行储能、将整流后的电压最终提升到380V左右，经电容C110、C111、C109滤波，输出380V到PWM电路。

3.PWM电路工作过程

15V通过Q205进入IC300（NCP1216）的6脚后，IC300开始工作，从5脚输出脉冲信号控制Q301和Q302的b极。当脉冲信号是高电平时，Q302截止、Q301导通，电流将通过Q301c、e极，经过电容C304、T300的4～1脚到地形成电流回路，T300储能。当脉冲信号是低电平时，Q302导通、Q301截止，此时电流回路将是从T300的1～4脚和Q301e、c极回到地端。由于Q301和Q302的轮流导通和截止，使T300的初次耦合感应到信号的变化，感应信号从而又控制Q303和Q304的关闭和断开。这样变压器T301不断进行储能和释能的变换过程，二次绕组感应电压，再经过D305正激式整流、LC滤波后得到24V，给逆变电路供电，如图5-34所示。

4.12V、18V电压产生与稳压(www.daowen.com)

15V进入IC400（NCP1377B）的6脚后，IC400开始工作，从5脚输出脉冲信号控制推挽放大电路Q401和Q402。当脉冲信号是高电平时，Q402截止、Q401导通；当脉冲信号是低电平时，Q402导通、Q401截止。由于Q401和Q402的轮流导通和截止，使T400的二次侧耦合感应到信号的变化，从而控制Q403和Q404的关闭和断开。这样PFC电路输出的电压连接到变压器T401的初级绕组，并且不断重复进行储能和释能的变换过程，从而感应到次级绕组输出在经过反激式整流得到12V和18V。

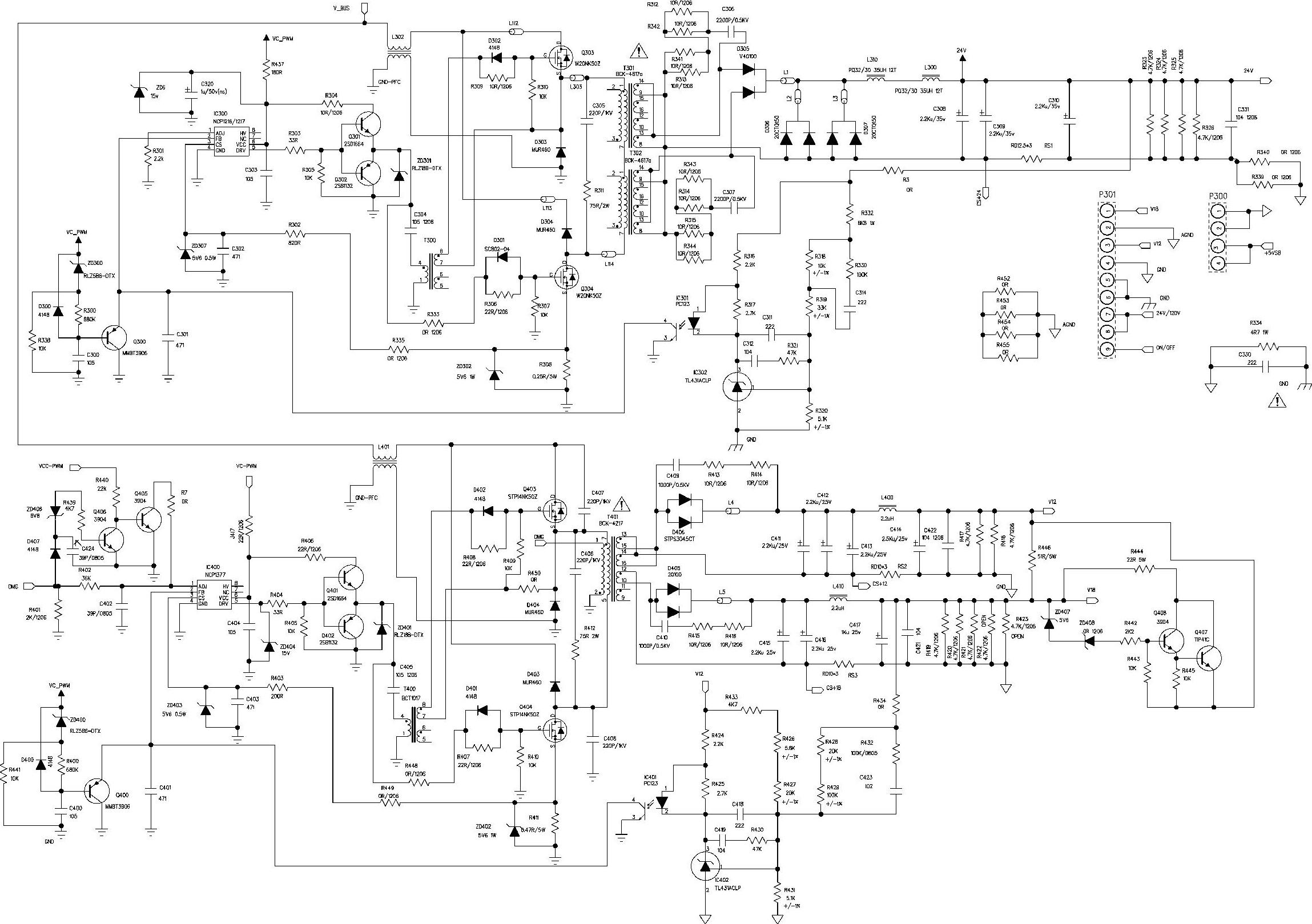

图5-34 PWL55C-01开关电源电路原理图之二

（注：该图来源www.ma163.com）

通过R433、R426、R427对12V电压取样，又通过R428、R429对18V电压取样，经IC402误差检测后，然后将这两个取样的误差信号通过光耦合器IC401的感应控制IC400的2脚，调节IC400输出的脉冲宽度，再控制Q401、Q402的导通从而调节T400的输出，再去控制Q403、Q404的导通从而控制流过T401的电压，完成稳压控制。

5.24V稳压控制

通过R332、R318、R319、R320对24V电压取样，将取样的信号通过IC302误差检测、光电耦合器IC301控制IC300的2脚，调节IC300输出的脉冲宽度，再控制Q301、Q302的导通从而调节T300的输出，再去控制Q303、Q304的导通从而控制流过T301的电压，完成稳压控制。

6.过电压保护

12V过电压检测二极管为ZDP003、ZDP004，24V过电压检测二极管为ZDP001、ZDP002，18V过电压检测二极管为ZDP006、ZDP005，当12V、18V、24V其中任何一个出现电压超过规定值以后，其中一路的过电压检测二极管将会击穿，击穿后电压通过KP001对CP001充电，如果此时过电压消除，则ZDP001不导通，当CP001冲满电后，就会通过ZDP001得到一个高电平的OVP-OCP信号。此信号控制使Q202、Q208饱和导通，这样Q201将截止，D203产生的15V电压将不能通过Q200给IC204，PFC供电失去而停止工作，同样PWM及12V、18V电路也停止工作了，只有5V供电电路在工作。

7.12V、18V、24V过电流检测

ICP002A的3脚接地，2脚接电流取样端。当机器正常工作时，2脚电压不是足够负，此时ICP002A的1脚输出低电平，加到ICP002B的5脚也为低电平，由于ICP002B的6脚是ICP001提供的2.4V的基准电压，因此这时ICP002B的7脚输出为低电平，如图5-35所示。

ICP003和ICP004的工作原理相同。当三个过电流检测点任何一个检测到电流过大时，会在ICP002A、ICP003A或ICP004A的1脚会输出高电平，即ICP002B、ICP003B或ICP004B的5脚为高电平，这样会在ICP002B、ICP003B或ICP004B的7脚输出高电平，分别经DP003或DP004或DP005送入ZDP001，再去控制Q202、Q208和Q200，使PFC无供电而停止工作，整个电源除5V外，全停止工作，从而实现保护。

【知识链接】

TCL液晶平板电视机的开关电源主要有三类，一种是TCL自主研发的，如LCD3708、LCD3712、LCD3726、PWL3711C、PWL55C-01、ON37A等；另一种是与晶辰电子公司共同研发的，如JSK525-007，JSK4325-007等；还有一种是与飞宏电子共同研发的，如LCD3026SS。
