康佳LC-TM2718型液晶平板电视机开关电源采用TDA16888+LD7550方案，电源电路框图如图5-18所示。电路原理图如图5-29所示。

1.PFC校正电路工作过程

220V交流电（AC100V～AC260V）经BD1桥式整流和CX3滤波后，得到100Hz的脉动电压，其中直流电压210V（交流电为220V时），该电压随输入的交流电电压变化，并通过电感L1和二极管D1或D2传送到PFC端，TDA16888对20脚PFC端电压和1脚HV端电压进行实时检测和比较，无论HV电压的大小，只要PFC电压低于额定值（约380V），TDA16888的8脚将输出频率一定、脉宽可调的激励方波，通过由VT4（NPN）和VT15（PNP）组成的互补跟随器同时驱动两只交联的电子开关（场效应管）VT1、VT2，在正脉冲作用下VT1、VT2导通，HV加在L1的两端（左正右负），D1截止，流进L1的电流将线性增长，并达到电流峰值，随着负脉冲使VT1、VT2的迅速截止，L1两端感应左负右正电压，D1导通，PFC电压升高，直到PFC等于额定电压为止，并随负载电流的变化和HV的变化维持动态的平衡，保持PFC的稳定。有关TDA16888各引脚功能见前面的介绍。

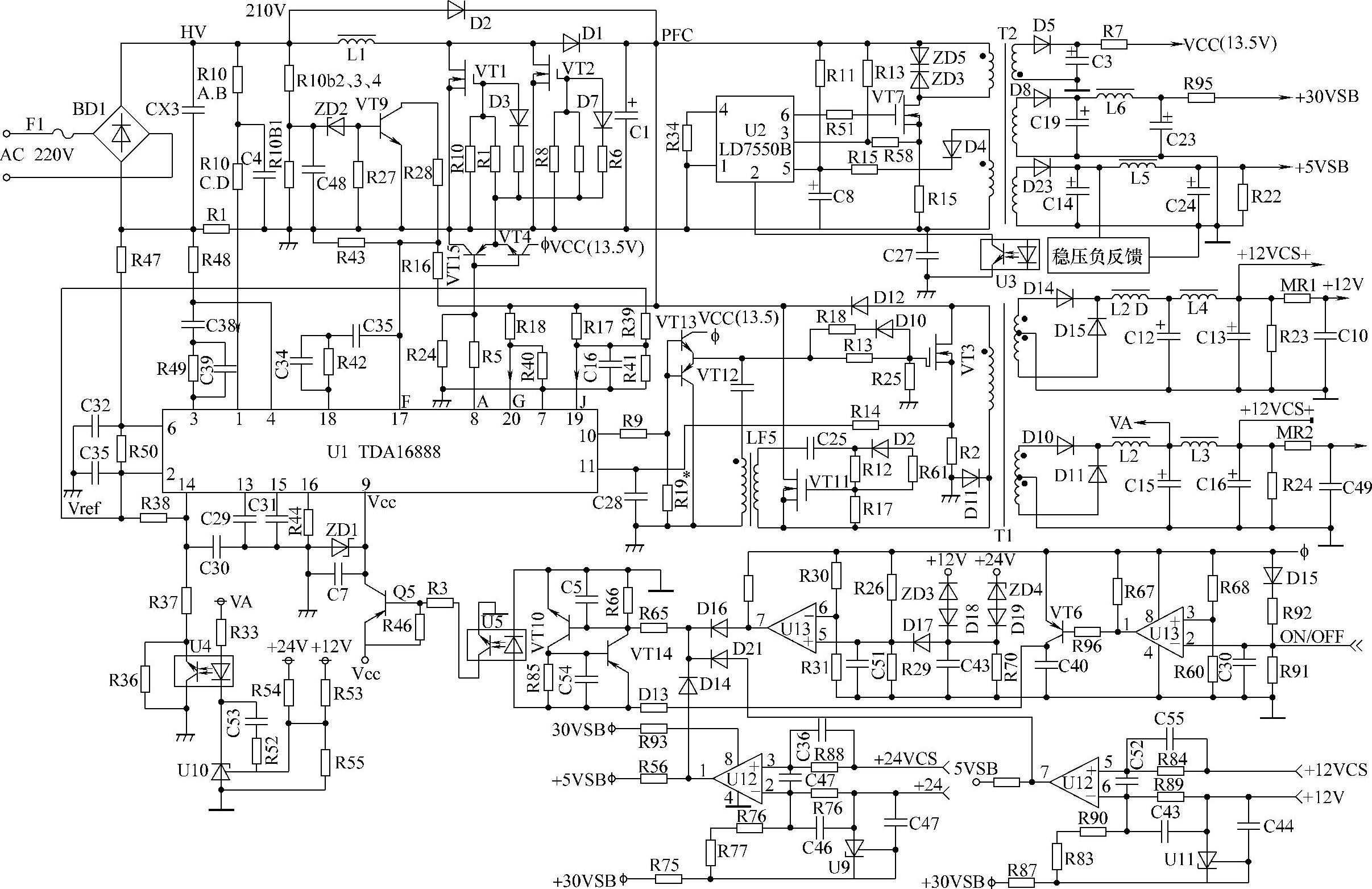

图5-29 康佳LC-TM2718型液晶平板电视机电源电路原理图

另外，TDA16888的3脚对脉动电流和18脚对100Hz的HV脉动电压的检测和相位比较，控制8脚输出开关脉冲的初相位，直到电压与电流的相位差为零，此时功率因素将接近1。

2.开关稳压电源工作电压的形成

本电源由LD7550（U2）、VT7和脉冲变压器T2等元器件组成。它以PFC为输入电源，而输出有以“热”地为参考点的电压VCC（约13.5V），给TDA16888集成电路以及由VT4（NPN）、VT15（PNP）和VT13（NPN）、VT12（PNP）组成的互补跟随器提供电源；还有以“冷”地为参考点的电压5VSB，供给CPU及信号处理电路；30VSB电压供给CPU开/关机控制和过电压、过电流保护等附属电路。

（1）5VSB开关电源电路。该电路如图5-29所示，其中U2采用三洋公司生产的经济型单端PWM电源控制器LD7550B，LD7550B各引脚的功能是：1脚（GND）为控制电路接地端；2脚（FB）为直流电压采样反馈输入端；3脚（RT）为外接定时电阻，决定OSC振荡频率；4脚（CS）为电感电流检测输入端；5脚（VCC）为控制电路电源供电端；6脚（OUT）为栅极驱动脉冲输出端。

LD7550B芯片内部集成有：基准电压源、OSC振荡器，PWM比较器、RS锁存器、频率调整、驱动级、峰值电流限制、过电压保护和欠电压锁定等电路，采用6P-SOP封装形式。

5VSB开关电源为控制系统提供5VSB直流电压，为TDA16888提供14V直流电压，为主副FS高频头提供+30V调谐电压。(www.daowen.com)

（2）12V/24V开关电源电路。12V/24V开关电源由TDA16888内PWM控制器和VT12、VT13、T1、LF5和MOSFET功率开关器件VT3～VT11构成。在U1的10脚PWM脉冲输出电路设置了由VT12～VT13构成的互补推动级，推动放大的PWM脉冲一路直接驱动VT3；另一路由LF5耦合再驱动VT11。电路中两只MOSFET功率管VT3与VT11必须同时导通/截止，电源方可进入振荡供电。其稳压负反馈则由采样电路R53～R55、比较放大器U10、光耦合器U4电路组成。通过R54、R53和R55对输出电压24V与12V的电位采样，经U10的比较放大后控制U4的发光二极管的电流（发光量），U4中光敏晶体管电流在R38上形成的电位差（U1的2脚输出参考电压7.5V），被TDA16888的14脚检测到后，实时调整10脚输出的方波脉宽，确保输出电压不随负载（无论是12V还是24V）变化而变化。

3.开/关机控制与保护电路

开/关机控制电路是由U13（其中另一块比较器用于过电压保护电路）、VT6等有关电路组成。

（1）正常开机过程。接通220V交流电后，经桥式整流滤波后的直流电压HV传输到PFC端，以U2为核心的开关稳压电源开始工作，使附属电路和CPU获工作电源5VSB。CPU发出开机指令（高电位），使U13的2脚电位高于3脚，因此1脚输出低电位，VT6（PNP）导通，获得5VSB电源的U5光敏晶体管导通，VT5导通。VCC电源电压加到TDA16888的供电端9脚，使之开始工作，分别从8脚、10脚输出控制脉冲波形.一方面调整PFC电位，另一方面激励桥式开关稳压电路，产生稳定的12V和24V电压，供给信号处理电路和背光灯逆变器工作电源。如果CPU发出待（关）机指令（低电位），此刻U13的3脚电位高于2脚电位，1脚输出高电位。VT6截止，U5以及VT5截止，TDA16888的9脚无电源而不工作。因为无控制脉冲输出，PFC电压恢复到由交流电决定的数值；半极性开关电源仍在工作，有“热地”电压VCC（13.5V），“冷地”电压5VSB输出；“桥式”电路不工作，没有12V和24V输出。

（2）过电压保护电路。该电路由U13中一块电压比较器和有关电路组成，其反相输入端6脚电压由R30、R31对5VSB的分压产生。由于12V、24V分别经过稳压管ZD3、ZD4降压后的电压低于由R26、R29对5VSB分压后电压（二极管D17截止），即5脚电压低于6脚电压，U13的7脚输出低电位，故D16截止，对后续电路没有影响。如果发生12V或24V过电压现象，D17导通，使5脚电压高于6脚电压，U13的7脚输出高电位，D16导通，使由VT14、VT10组成的“自锁双稳态”电路导通，U5中发光二极管被短路，光敏晶体管截止，VT5截止，TDA16888的9脚失去工作电源VCC，从而出现“待机”工作状态。

（3）过电流保护电路。12V的过电流保护电路和24V过电流保护电路分别由U12中两块电压比较器及其相关电路组成。因为两个电路完全相同，下面仅以12V过电流保护电路为例分析。由于12V的电流是在MR1采样电阻的两端电压中，正常情况下12VCS高于12V电压，过电流意味着这个电压差更大，同时也意味着电压比较器U12要实现翻转。12VCS直接通过R84加在U12的同相输入端5脚。因此在正常情况下，U12的反相输入端6脚电压略高于5脚电压，U12的7脚输出低电位，D21截止，对后续电路没有影响。

该电路利用了30VSB电压，并将比较放大器U11接成稳压管使用方式，使U11负极的电位高于12V的电压值与U2，再适当选择R83、R90与R89的阻值比例，可使6脚电位略高于5脚的电位。一旦过电流现象发生，则5脚电位高于6脚电位，U12翻转，7脚输出高电位，D21导通，触发“自锁双稳态”电路翻转（全导通），光敏晶体管截止，VT5截止，TDA16888的9脚无电压，整机处于保护性“待机”状态。

【小经验】

对于37in以上的液晶电视，在单修电源板开机时将电源板拆下接上假负载（如接上39Ω/5W电阻作假负载，其目的是：如果12V空载，背光灯供电24V是无电压输出的，不加负载并不会引起烧电源的问题，这是与以往电源空载的区别）。必须将5V-M短接一下，增加电路负载，背光灯供电24V才能输出，否则只有5V、12V正常，24V将没有输出。
