海信TLM3277型液晶平板电视机采用Genesis机心，还有TLM4277、TLM3737、TLM4777等型号，其开关电源均为一块独立的电源板，固定在屏后面，使维修更加方便。其电源分为待机电源、小信号部分主电源、背光灯部分主电源，电源电路框图如图5-27所示。由于电路采用了有源PFC技术，功率因素可达99%以上，电路原理图如图5-28所示。

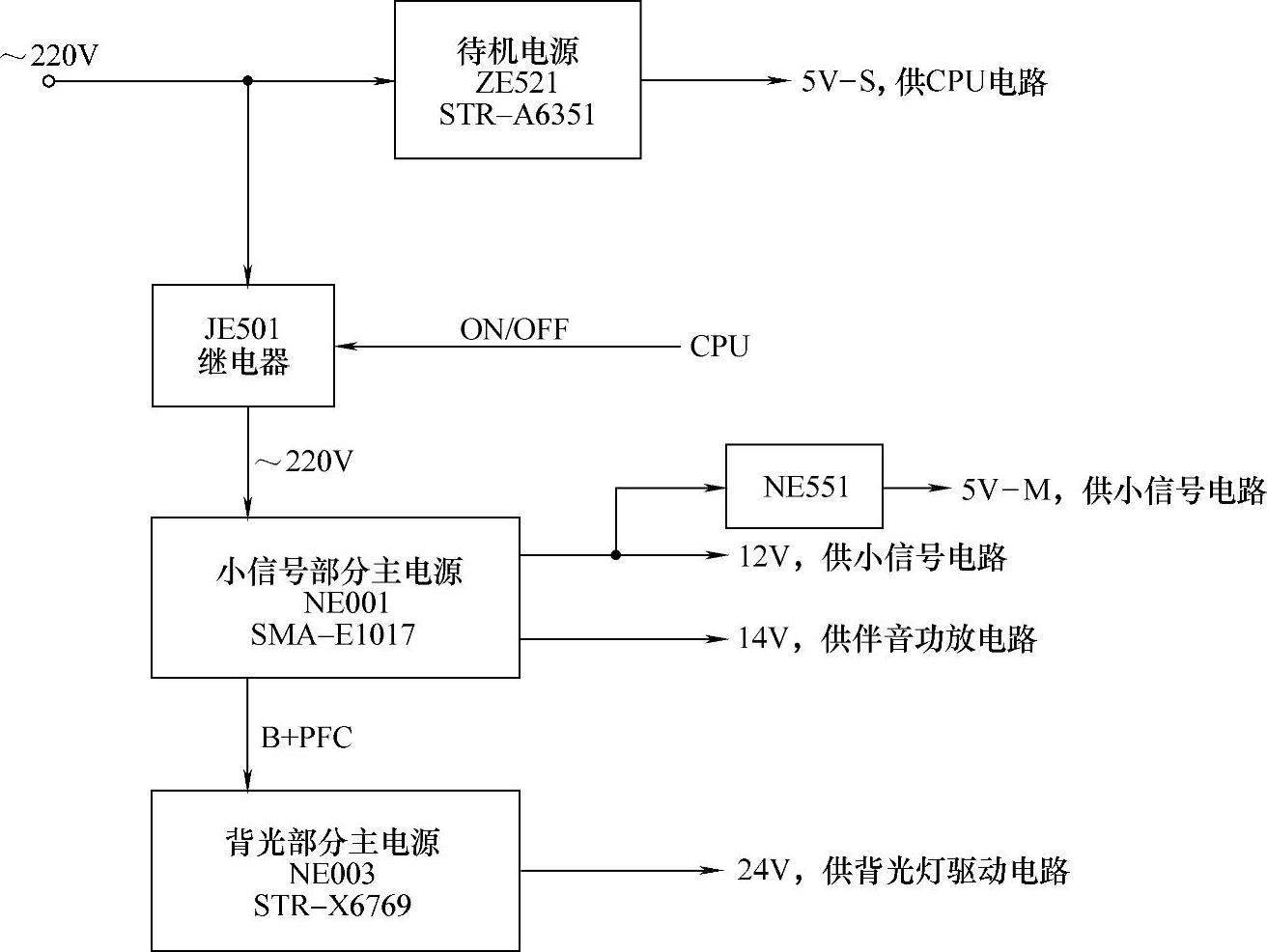

图5-27 海信TLM3277型液晶平板电视机电源电路框图

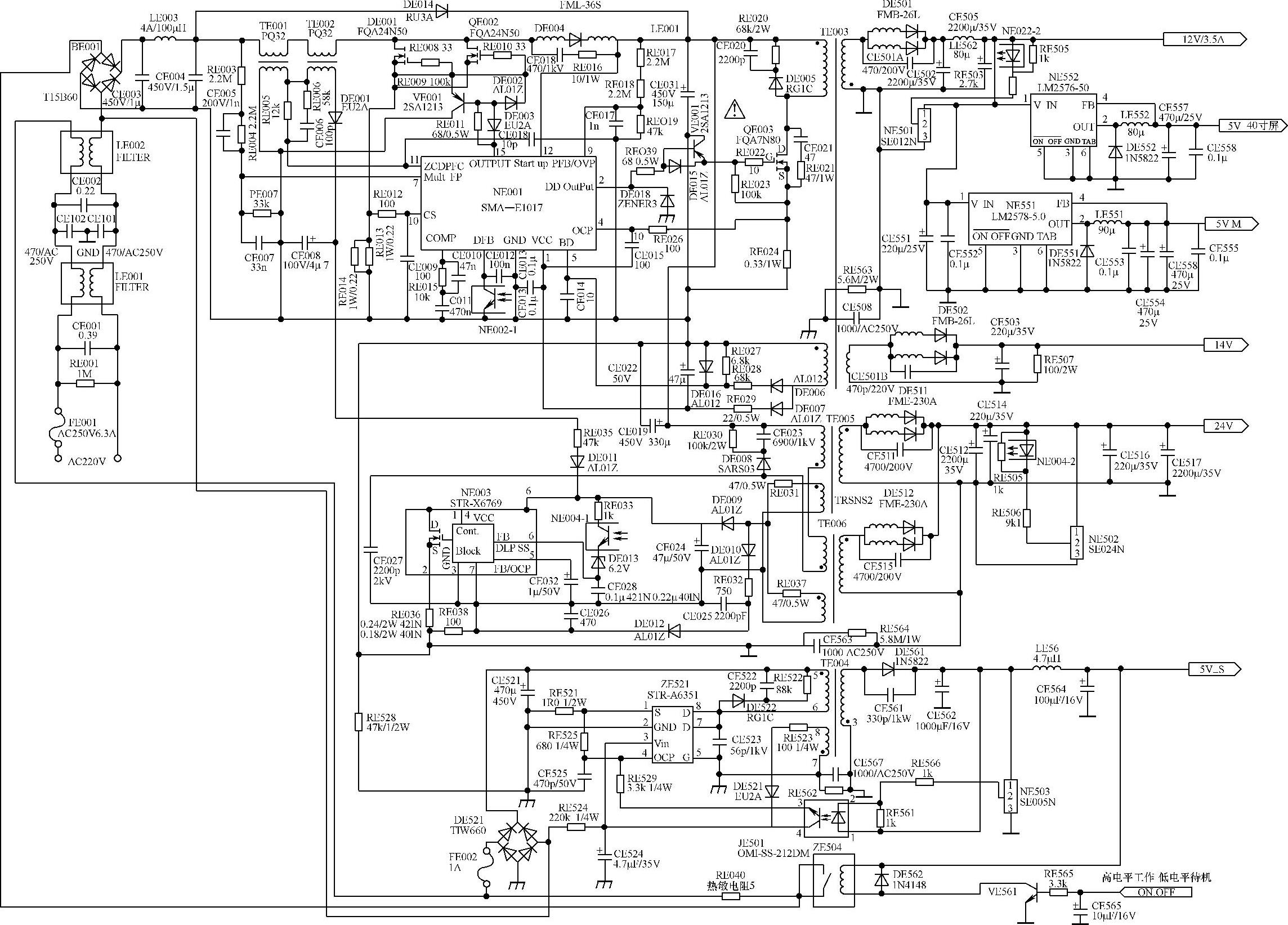

图5-28 海信TLM3277型液晶平板电视机电源电路原理图

1.待机电源部分

220V交流电经电源开关、熔断器、滤波器，滤除差模、共模干扰信号后，加到DE521整流桥整流，经CE521滤波后输出300V的直流电压，通过TE004的5～6绕组加到ZE521（STR-A6351）的8脚内部场效应管的漏极，220V经过DE521的一个桥臂整流后通过RE524分压后加到ZE521的3脚，给电源部分提供启动电压，这时STR-A6351内部开始振荡，待机电源启动。

电路工作后，电流通过TE004的5～6绕组到ZE521的8脚进入集成电路内部，然后从1脚流出，通过RE521到地，1脚输出的电流在RE521上产生与漏极电流成正比的压降，此电压通过RE525加到ZE521的4脚。

CE522、RE522、DE522用于吸收开关电路振荡时产生的尖峰干扰。在开关管截止期间，TE004次级储存的电能通过DE561整流、CE562滤波后输出5V-S电压供给CPU电路。电路的稳压控制由NE503、RE566、RE561、光耦合器ZE504、ZE521的4脚内部电路等元器件来完成，当5V电压升高时，使ZE504的2脚电位下降，使光耦合器的1、2脚内部发光二极管导通变大，流过光耦合器的3、4脚的电流变大，使4脚电位升高，从而控制内部振荡器翻转，使输出电压下降，维持5V电压不变。CPU发出开机指令后，使晶体管VE561导通，常开继电器JE501闭合，220V交流电送入主电源电路。(www.daowen.com)

2.小信号部分主电源

本机主电源具有PFC功率校正功能，工作在DCM模式，由两个相对独立的开关电源组成（PFC+PWM），而开关集成电路NE001（SMA-E1017）为共用激励电路。

（1）PFC电源部分。220V交流电通过JE501继电器后，经过BE001整流后变为脉动的300V直流电，300V电压一路通过TE001储能变压器初级线圈加到QE001、QE002漏极，另一路通过RE003、RE004、KE007分压后加到SMA-E1017的7脚，7脚为220V交流电压正弦基准输入端，还有一路通过DE014在开机瞬间导通接TE003初级绕组加到QE003漏极。电路正常工作后，DE014因负端电压高于正端电压而截止，开机瞬间TE001产生的感生电动势通过DE014得到释放，从而起到保护QE001和QE002的作用。300V电压通过DE004加到SMA-E1017的12脚启动端，从15脚输出PFC激励脉冲，当脉冲正半周到来时，通过RE011限流，DE002、RE010、RE008整形后加到QE001、QE002的栅极，当脉冲的负半周到来时，VE001、RE011、DE003组成灌流电路，VE001的基极为低电位，所以晶体管导通，使QE001、QE002栅极的电荷快速泄放。电路开始振荡后，在QE001、QE002导通期间，电流流过TE001在线圈内部储能；在QE001、QE002截止期间，TE001储存的电能通过DE004整流变为直流375V，为主电源QE003提供电压。SMA-E1017的11脚为PFC电源部分的过零检测端，用来控制QE001、QE002在过零点时导通。10脚为功率管QE001、QE002的电流检测端，当流过QE001、QE002的电流过大时，会通过RE014、RE013在上面形成压降，此电压通过R012加到10脚，使SMA-E1017内部停止振荡，从而保护QE001、QE002。9脚为PFC输出电压过电压保护端。

（2）PWM电源部分。当PFC电路工作正常后，SMA-E1017内部的PWM电路开始工作，从SMA-E1017的2脚输出的PWM激励脉冲信号驱动外接的QE003开始工作，QE003导通期间会在RE024、RE023上产生压降，此电压通过RE026加到NE001的4脚进行过电流保护。QE003截止期间TE003存储的电能通过DE501整流、CE502滤波后输出12V电压供给小信号处理电路，12V电压通过NE552 LM2576-3.3小型开关集成电路输出5V电压，通过NE551 DC-DC小型开关集成电路输出5V-M电压。当12V电压升高使NE501（SE012N）取样集成电路的1脚电压升高时，2脚输出电压下降，使光耦合器NE002的1、2脚内部发光二极管导通变大，3、4脚电流变大，使SMA-E1017的3脚电压下降，集成电路内部PWM脉冲变窄，从而使VTE003导通时间变短，12V输出电压下降，达到稳压的目的。TE003的反馈绕组通过DE007、RE029限流后加到SMA-TE1017的1脚，为1脚提供稳定的工作电压，TE003反馈绕组还通过DE006限流，RE028、RE027分压后加到NE001的5脚，电路工作于准谐振状态，使VTE003在振荡波形的最低处导通，功耗达到最小。

3.背光灯部分主电源

375V电压通过TE005一次绕组加到NE003（STR-X6769）的1脚。PFC电源工作后，TE0001、TE002二次绕组通过DE001整流、RE035限流，经二极管DE011二次整流后加到NE003的4脚提供启动电压，电源开始工作。所以PFC电源不工作，24V背光灯供电是没有输出的。RE036为取样电阻，当开关管过电流时24V电压通过RE038加到STR-X6769的7脚，使内部电路停止工作，达到过电流保护的目的。当电源正常工作后，TE005辅助绕组通过RE031限流后，一路通过DE009给STR-X6769的4脚提供稳定的20V供电，另一路通过DE010整流、RE032限流，通过DE012到STR-X6769的7脚进行准谐振控制，电路工作后，TE005储存的能量通过DE511整流后输出24V电压。假如24V电压升高时，加到NE502取样电路SE024的1脚电压升高，2脚输出电压将下降，光耦合器N004的1、2脚内部发光二极管发光强度变大，3、4脚内阻变小，从而使STR-X6769的6脚电压上升，内部振荡频率降低，开关管的导通时间变短，最终使24V电压恒定不变。

【小经验】

对于输出电压偏高的液晶平板电视机，采用快速判断故障范围的方法是：人为地将光耦合器的3、4脚短路，使开关电源电路处于弱振状态，如果输出电压为0V，证明开关变压器一次绕组正常，故障在开关变压器二次绕组取样电路；对于输出电压偏低的液晶平板电视机，可人为地将光耦合器的1、2脚短路，如果此时开关变压器二次绕组电压升为高电压，问题应在1、2脚取样电路上；如果电压依然没有变化，那么问题应在光耦合器的3、4脚之前电路上。此方法简单可靠，将大大缩短维修时间。值得提醒的是：此维修方法并不适用于所有的开关电源，例如STR63××系列开关电源，光耦合器开路会导致开机损坏STR63××厚膜的问题。
