1.同步整流

同步整流是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项新技术。它能大大提高DC/DC转换器的效率并且不存在由肖特基势垒电压而造成的死区电压。功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，因此称为同步整流。

2.12V开关电源同步整流电路

TCL王牌LCD3026H/S型液晶平板电视机的开关电源采用ICE1PCS01+NCP1207+NCP1207环保节能组合芯片方案，其中ICE1PCS01芯片组成有源功率因数校正电路，参看图5-20。NCP1207与MOSFET功率管等组成12V开关电源同步整流电路，如图5-25所示。图5-25中MOSFET功率管VT10、互补推动管VT8、VT9、缓冲级VT7和变压器T3组成二次回路的同步整流电路。它采用的是变压器二次绕组直接提供驱动栅极信号的电路设计。

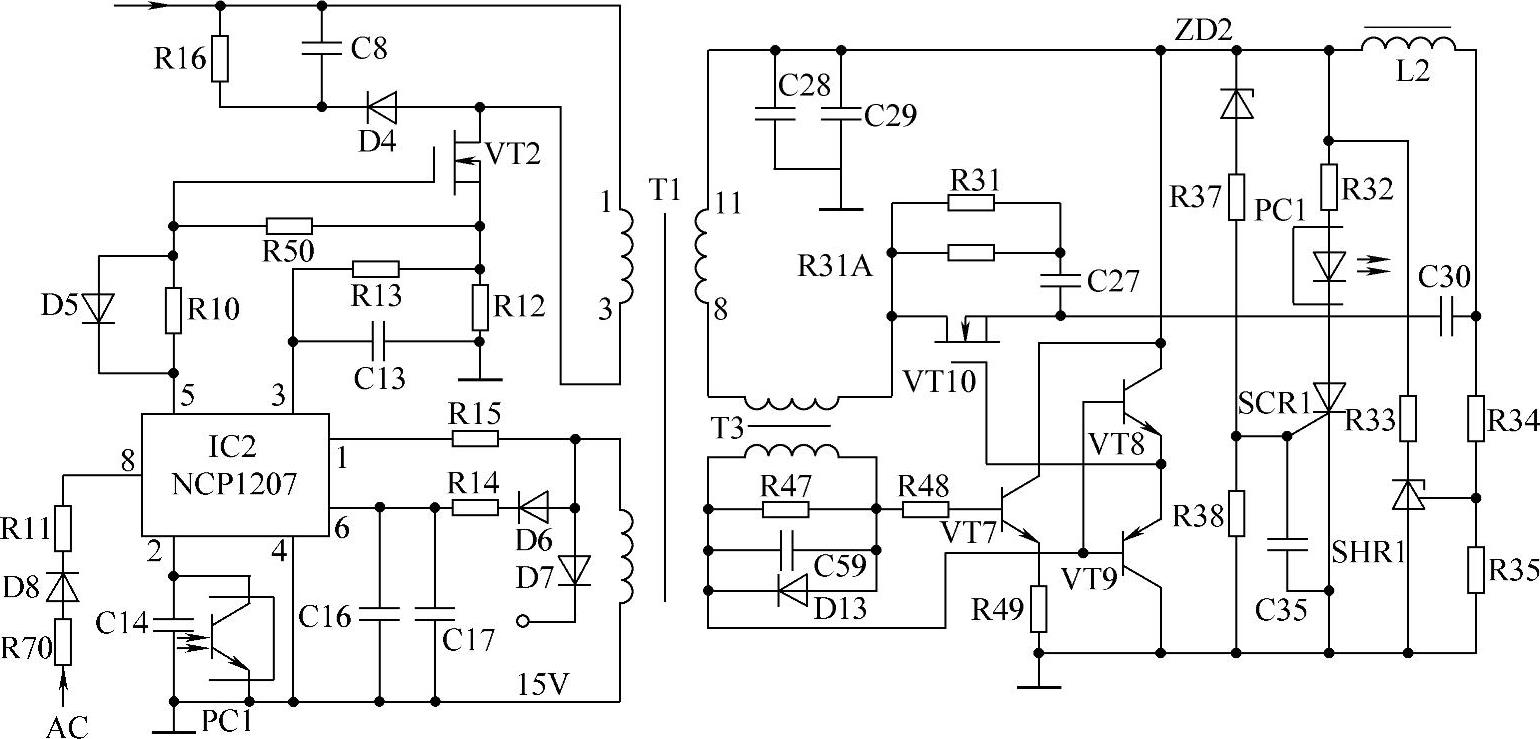

图5-25 TCL王牌LCD3026H/S型液晶平板电视机12V开关电源电路

变压器T3一次绕组串联在开关变压器T1的11～8二次绕组，T3二次绕组感应脉冲由VT7缓冲、VT8和VT9互补推动放大，驱动MOSFET管VT10与电源同步进入开关工作状态；正常工作时，开关变压器11～8绕组中感应的脉冲信号与VT10漏极输出的脉冲信号叠加后，经L2给负载提供直流电流。

MOSFET功率管VT10为专用同步整流开关器件，其导通电阻小，损耗甚微，工作时不需要加散热器。

在图5-25中，NCP1207（IC2）是安森美生产的电流模式单端PWM控制器，它以VTKC准谐振和频率软折弯为主要特点。VTKC的操作可以使MOSFET功率管在漏极电压最小时导通；在电路输出功率减小时，可以在不变的峰值电流上降低其工作频率，因此能够省去常规外接待机控制电路。通过VTKC操作和频率软折弯特性配合，可以实现电源最低开关损耗，提高DC-DC转换频率。

NCP1207属于电流型PWM控制器件，电源输出电压的稳定是通过它的2脚电压环和3脚的电流环共同作用实现的。12V直流电压由R35、R34分压采样加到三端精密电压SHR1控制端，与内部2.5V基准电压比较，产生误差电压放大后控制光耦合器PC1内部发光二极管中的电流，进而通过PC1副边光敏晶体管改变IC2的2脚的反馈电压，然后再通过内部电路控制IC2的3脚电容C13充电时间调整5脚驱动脉冲的占空比，使电源输出12V直流电压稳定不变。

3.24V开关电源同步整流电路(www.daowen.com)

TCL王牌LCD32K72型液晶平板电视机的开关电源采用TDA4863+TOP246+L6565组合芯片方案，其中L6565与MOSFET功率管等组成24V开关电源同步整流电路，如图5-26所示。图5-26中IC941采用意法半导体公司生产的离线式准谐振零电压电源控制器L6565。L6565采用DIP-8和SOP-8两种塑封形式，各引脚功能是：1脚（VIN）为输出电压采样反馈输入端；2脚（COMP）为内部误差放大器输出端；3脚（VFF）为母线前馈电压输入端；4脚（CS）为电感电流检测输入端；5脚（ZCD）为零电流检测比较器输入端；6脚（GND）为控制电路接地端；7脚（GD）为栅极驱动脉冲输出端；8脚（VCC）为控制电路电源供电端。

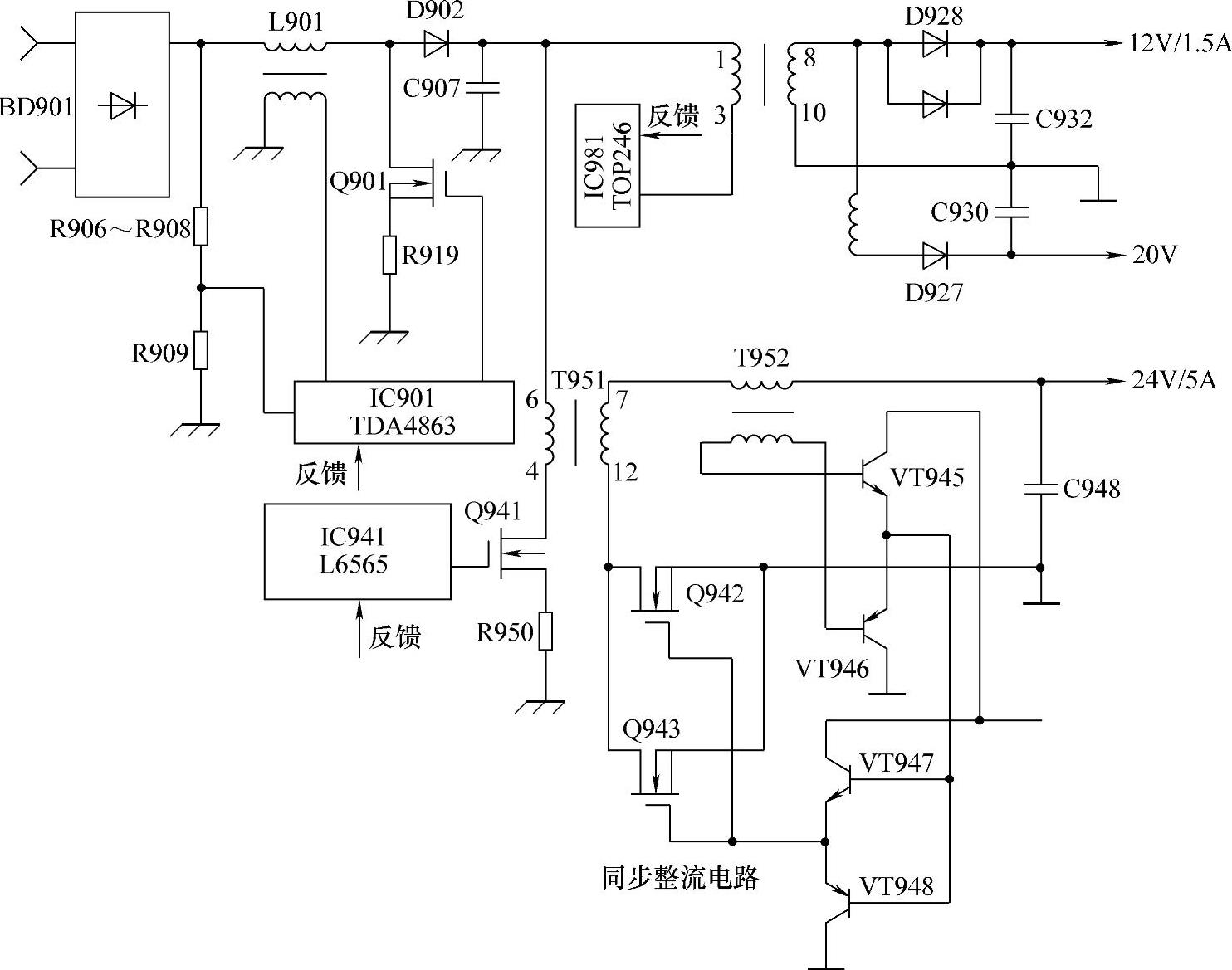

图5-26 TCL王牌LCD32K72型液晶平板电视机的24V开关电源

L6565在轻负载下也能自动降低工作频率，以保证变换电源能够最大限度的工作在电压过零ZVS状态。同时因线电压前馈功能，又可以确保变换电源在电网电压波动幅度足够大时，其输出功率仍然维持恒定。

该芯片内部集成有启动电路、精密基准电压源、电压误差放大器、电流检测比较器、零电流检测电路、RS锁存器、图腾柱式驱动级以及打嗝模式比较器和过电流保护等功能。

24V开关电源二次侧采用同步整流电路结构，虽然也属于变压器次级绕组直接提供栅极驱动信号方式，但图5-26中T952次级感应脉冲平衡输入到差动放大器VT945～VT946，再由VT947和VT948互补推动放大激励两只并联MOSFET管Q942和Q943同步进入开关状态。两只MOSFET管并联可以增大输出电流，同时进一步减小MOSFET管导通内阻RDSON，减小RDSON两端压降，提高电源变换效率。

【知识要诀】

开关电源同步整（流），专用场管压控型，

取代VD降损耗，导通伏安呈线性，

栅压、整流同相位，提高效率受人称。
