采用DPTV-SVP+MST9151芯片的液晶平板电视机主要有创维8TT3/8TT9机心,其中8TT9机心是8TT3机心的升级版本,它们的主板电路相同,在8TT3机心的基础上增加了USB板与六基色处理板。下面主要介绍8TT3机心液晶平板电视机,该机心电源板、数字板和高频头板构成。

1.主要集成电路的作用

采用DPTV-SVP+MST9151芯片的液晶平板电视机的图像信号处理主要由U13(DPTV-SVP,外挂4块SDRAM)和MST9151B完成。DPTV-SVP芯片是由美国Trident(泰鼎)公司生产,该芯片是一块能对模拟电视信号进行数字化处理的大规模集成电路,MST9151A芯片是我国台湾Mstar(晨星)公司生产的液晶显示处理专用芯片。

TV、AV-VIDEO、S-VIDEO、DVD(Y/Cr/Cb)的输入信号由U13(DPTV-SVP)处理后,输出数字的R、G、B信号和行场信号,送给MST9151B:VGA/HDTV信号由U12(330Q)切换后直接送给MST9151B处理。MST9151B将DPTV-SVP送来的TV、AV-VIDEO、S-VIDEO、DVD(Y/Cr/Cb)信号、330Q送来的VGA/HDTV信号及直接输入的DVI信号进行选择切换、A/D转换、图像缩放、显示格式处理等一系列的处理后,输出LVDS信号去驱动LCD屏,产生图像。图像处理部分电路组成框图如图5-17所示。

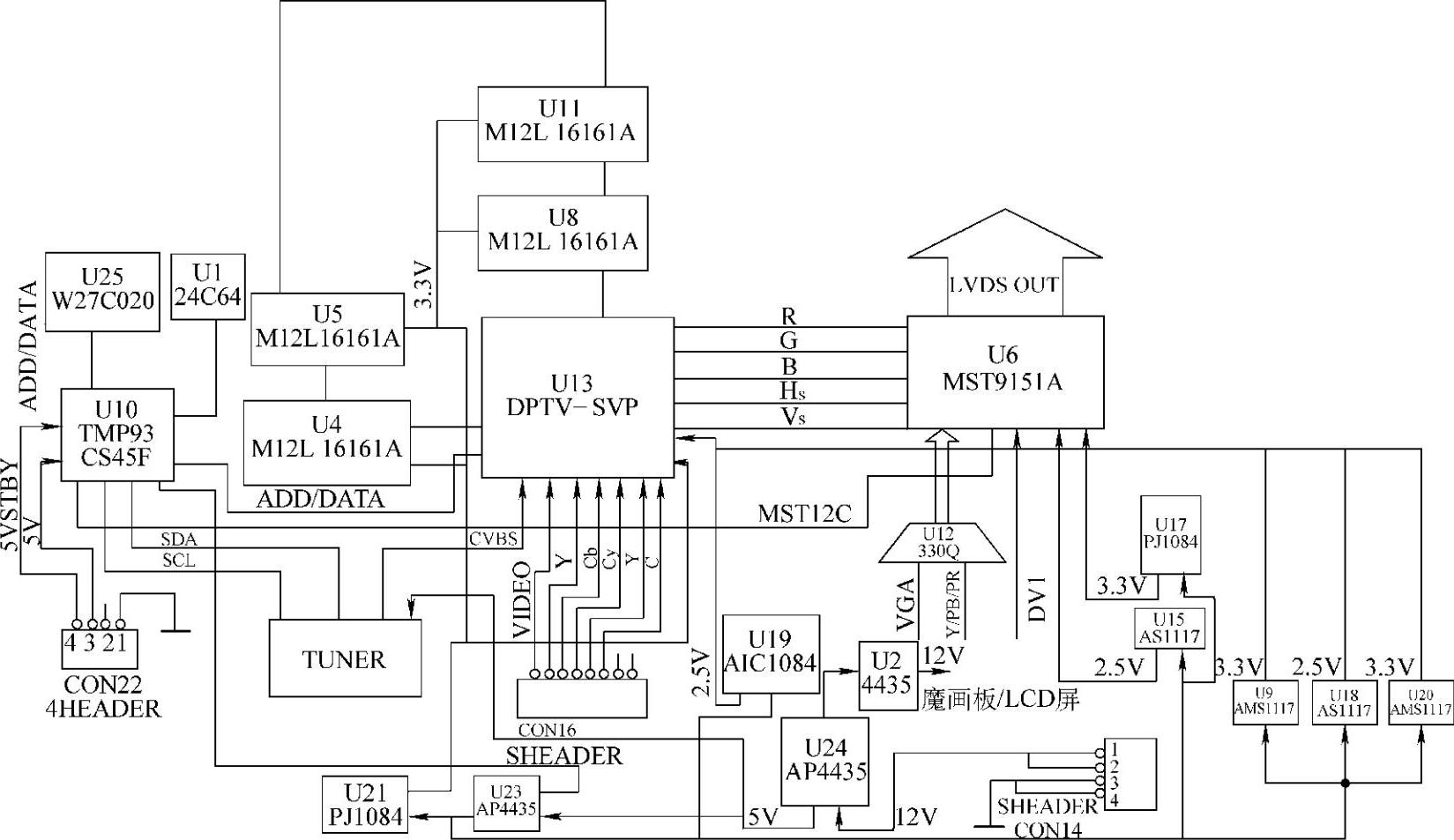

图5-17 创维8TT3机心液晶平板电视机图像处理部分电路组成框图

创维8TT3机心平板电视机的主要集成电路除DPTV-SVP、MST9151B芯片外,其他集成电路的作用如下:

TMP93CS45F(U10)为CPU,以其为核心组成的电路为微控制系统,完成整机的各种控制;W27C020(U25)为FLASH(闪存);24C64(U1)为串行E2PROM;M12L16161A(U4/U5/U8/U11)为SDRAM;74HC02(U3)为或非门;74HC573(U7)为锁存器;AP4435(U24)为5V稳压;48D8(U14)为PC的行、场信号处理;330Q(U12)为VGA/HDTV信号切换;NJW1144(U701)为伴音音效处理;TDA2616(U703)为伴音功放,完成左右两个声道音频信号的功率放大,推动电视机左右扬声器还原声音。

2.信号流程

(1)高频信号流程。8TT3机心所用高频头是成都旭光的JS-6B1/111A2型一体化频率合成方式高频头,支持PALI、PALD/K制式。CPU的61、62脚的总线控制高频头的9、10脚内部的锁相环电路,使本振信号通过固定分频和可编程分频后,产生的信号频率与基准频率保持相位同步,再通过混频得到中频信号(38.9MHz),然后再分离出音频和视频信号。其中,处理的TV音频信号由1脚输出,经去加重后分两路送到U701(NJM1144的1、40脚;处理的TV视频信号由3脚输出,经Q706阻抗匹配后送到U13(DPTV-SVP)的184脚。

(2)视频信号流程。U13(DPTV-SVP)是视频数字处理芯片,其引脚与DPTV-3D完全一样,(内部框图参看图3-16),只是内部的部分电路与采用的软件有所区别,U4、U5、U8、U11(M12L16161A)是DPTV-SVP外挂的4个SDRAM。DPTV-SVP把各路输入的视频信号A/D转换后,进行数字优化处理,输入到DPTV-SVP进行处理的视频信号有以下几种:

1)由高频头第3脚输出TV的视频信号,经Q706缓冲,再经插排CON10的6脚和R155、C174送到DPTV-SVP(U13)的184脚。

2)由AV输入端子输入的AV-VIDEO信号,经插排CON16的1脚和R153、C211送到DPTV-SVP(U13)的183脚,如图5-18所示。

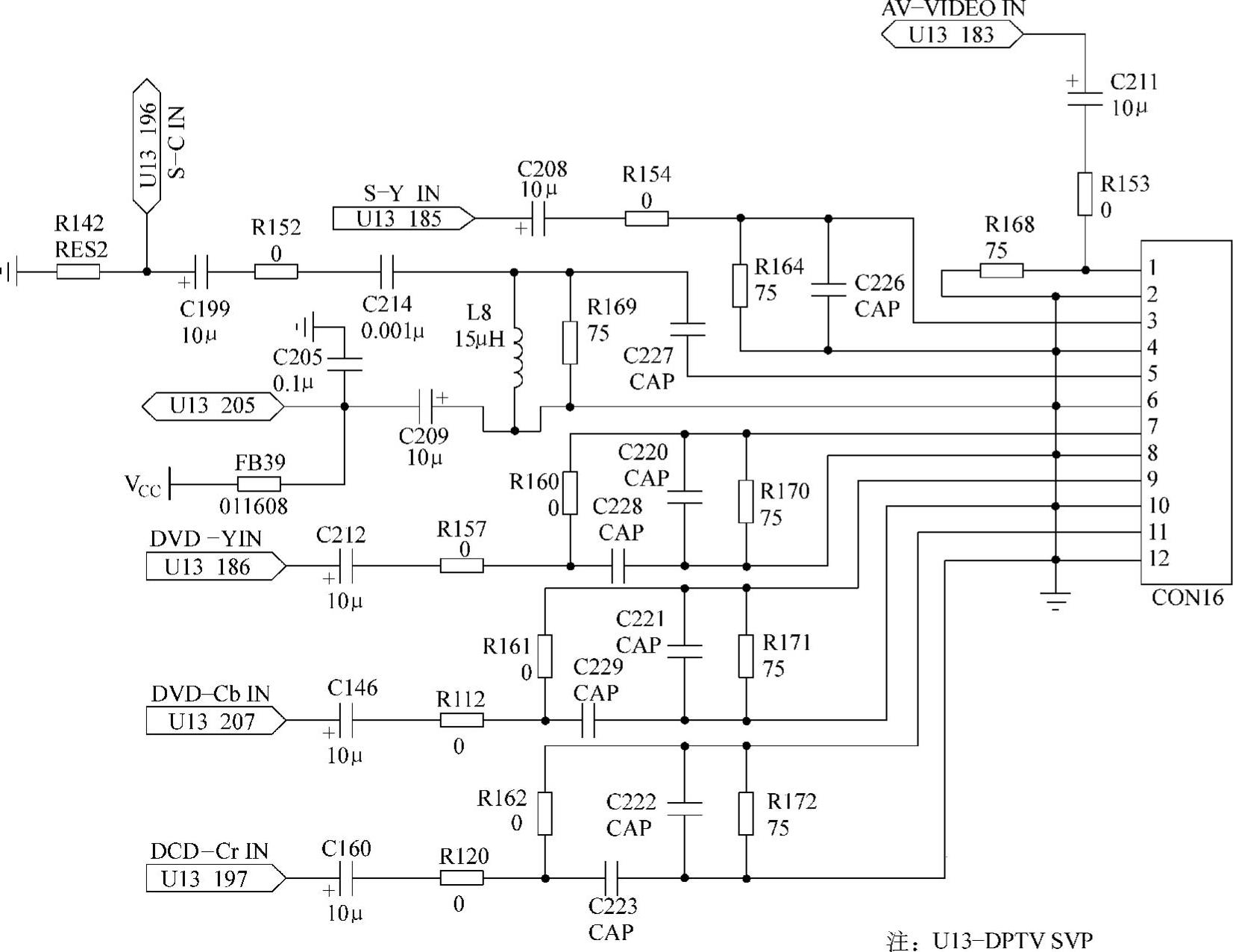

图5-18 创维8TT3机心液晶平板电视机视频信号前端处理电路(www.daowen.com)

3)由S-VIDEO输入端子输入的S-Y信号,经插排CON16的3脚和R154、C208送到DPTV-SVP(U13)的185脚,输入的S-C信号经插排CON16的5脚和C227、C214、R152、C199送到DPTV-SVP(U13)的196脚。

4)由DVD输入端子输入的Y信号经插排CON16的7脚和R160、R157、C212送到DPTV-SVP(U13)的186脚,输入的Cb信号经插排CON16的9脚和R161、R112、C146送到DPTV-SVP(U13)的207脚,输入的Cr信号经插排CON16的11脚和R162、R120、C160送到DPTV-SVP(U13)的197脚。

这些信号被送到DPTV-SVP内部具有自适应梳状滤波器的NTSC/PAL/SECAM解码模块,经过解码模块的各种数字优化处理,得到的R、G、B信号分别从DPTV-SVP的27、28、29脚输出到MST9151B(U6)的20、22、23脚;H、V同步信号从DPTV-SVP的34、35脚输出到MST9151B(U6)的128、1脚。

另外,从DPTV-SVP(U13)的189脚还有一路视频输出,经R159、FB40、C217、R166、Q4、R175、插排CON15的1脚到视频输出插口。

(3)伴音信号流程。从高频头输出的音频信号,经去加重后分两路由电容耦合到音频处理集成电路NJW1144(U701),作放大和音量、高音、低音、平衡处理,如图5-19所示。NJW1144除作上述音效处理外,还对输入的几路音频信号(通过总线)进行选择切换。本机共有5路音频信号输入到NJW1144,其中:TV的音频信号输入到NJW1144的1、40脚;音频1输入到NJM1144的2、39脚;音频2输入到3、38脚:DVI/PC输入到5、36脚;USB输入到4、37脚。NJW1144还有音质改善系统(BBE),其功能是把在音频信号的传输过程中引起的高频分量相位延迟时进行补偿,尽量还原声音原貌。处理后的音频信号送入TDA2616(U703)进行功率放大,驱动喇叭发出声音。

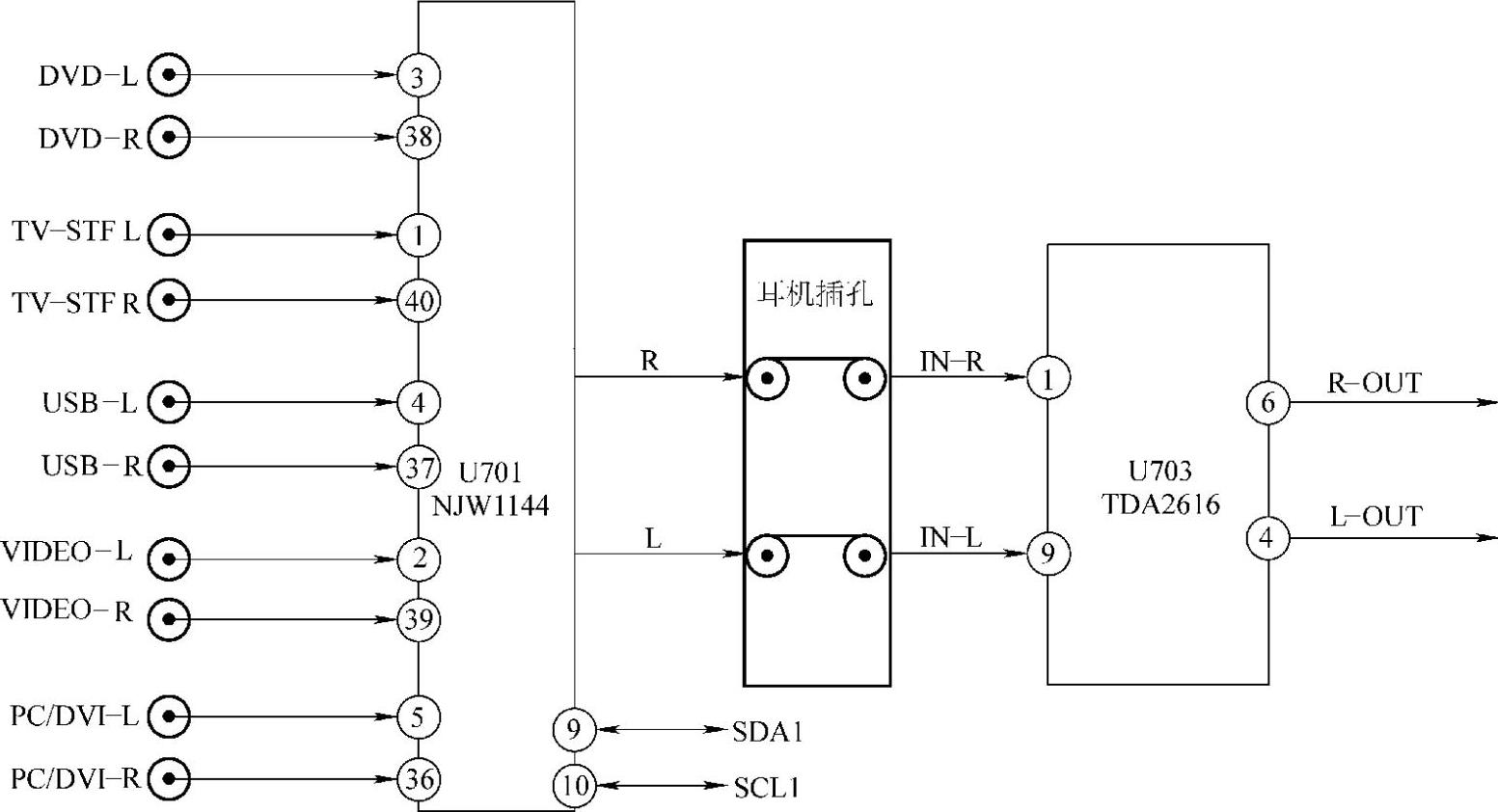

图5-19 创维8TT3机心液晶平板电视机音频信号处理框图

【知识链接】

创维8TT6机心液晶平板电视机是一款电路简单、工作稳定的方案,该机心电路主要采用数字视频解码集成电路TVP5147、图像缩放集成电路MST9151B和CPU W78E516B。其中TVP5147内部有2×11bit的A/D转换电路、2D的Y/C分离电路、数字视频解码电路以及各种显示格式的处理电路等。它带有AV/TV/S-VIDEO/DVD/HDTV信号接口,对输入的信号均能够数字化处理,处理的视频信号在输出格式器中对要输出的信号进行格式转换,变成嵌入同步信号10bit的ITU-R656信号输出。MST9151B的主要作用是对各路输入信号进行A/D转换、图像缩放、不同图像显示格式的处理等,然后输出LVDS信号,去驱动LCD屏,产生图像。MST9151B的输入信号有:TVP5147送来的10bit的ITU-R656信号、VGA口输入的RGB和HV同步信号、DVD和HDTV信号。本机心在15、17、22in的液晶平板电视机中被广泛采用。

【思考题】

1.什么叫全高清电视

2.液晶平板电视机的电路结构由哪几块小电路板组成

3.液晶平板电视机数字信号处理板主要有哪些集成电路

4.简述某种液晶平板电视机的信号流程
