1.整机电路框图

MST5151A芯片是我国台湾Mstar（晨星）公司生产的液晶显示处理专用芯片，它与K4D263238M动态缓冲存储器配合完成对图像格式变换。TV/AV/SVHS信号、Y/Pb/Pr信号、PC信号、HDMI信号进入MST5151A后，MST5151A将对输入的各种不同格式信号进行A/D变换、数字降噪、视频解码、去隔行；分辨力转换、LVDS（低压差分时钟）格式转换等处理，最后输出统一的LVDS格式信号送到液晶显示屏驱动电路，最终驱动液晶显示屏显示不同制式（PAL、NTSC、SECAM）、不同分辨力的图像信号。采用该芯片的液晶平板电视机有长虹LS10机心，型号有LT3712、LT3212、LT3288、LT3788、LT4288、LT4028、LT3219P、LT3719P、LT4019P等和海信MST机心，型号有TLM3201、TLM2633、TLM3233、TLM3266、TLM3267、TLM3288H等。其中长虹LS10机心液晶平板电视机主要由TV板组件、主板组件、左右逆变器、屏驱动电路和开关电源五大组件构成，电路组成框图如图5-13所示。

2.主要集成电路的作用

在图5-13中主要集成电路除MST5151A（U105）芯片外，其他集成电路的作用如下：

SAA7117A（U401）完成视频解码及A/D转换，完成TV、AV、、SVHS信号的色度解调及A/D转换；74HC4052（U114）为音频切换开关，完成AV2、PC、Y/Pb/Pr、HDMI左右（L/R）音频信号的切换；NJW1142（U700）进行音效处理，完成各种输入音频信号源的切换及音调、平衡、音量、静音和AGC的控制等；PT2330/PT2336（U703）为主伴音功放，完成左右两个声道音频信号的功率放大，推动电视机左右扬声器还原声音；TPA6110（U603）为耳机功放，完成耳机音频信号的放大，推动耳机还原声音；M4334J（U208）为数字音频解码，将主芯片MST5151A（U105）输出的HDMI数字音频信号进行数/模变换，变换为伴音后级电路需要的模拟L、R音频信号；MM502/MTV412（U800）为微处理器，以其为核心组成的电路为微控制系统，完成整机的各种控制；K4D263238（U200）为动态帧缓存器，与主芯片MST5151A共同完成信号的变频；3块24LC04为存储器，分别保存HDMI（数字音/视频）协议数据，保存显示器相关参数和保存HDMI通道的EDID（符合VESA标准要求的增强扩展显示识别）数据；24LC32也是存储器，该存储器保存用户控制信息，如亮度、对比度等；SST25VF512型存储器（U803），用于保存OSD相关数据，若该存储器出现故障，电视机将出现无字符或字符花屏的现象。

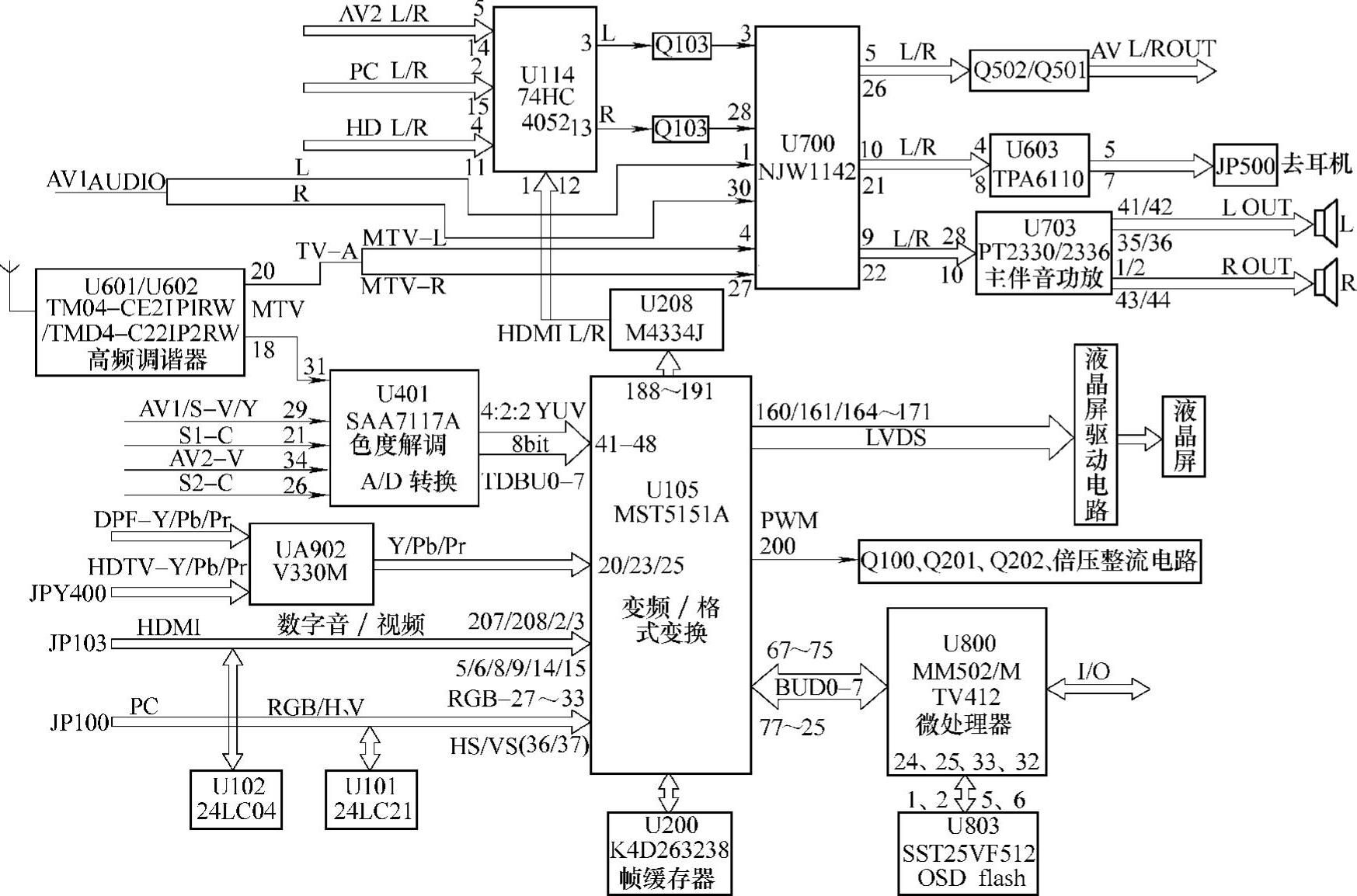

图5-13 长虹LS10机心液晶平板电视机的电路组成框图

3.信号流程

（1）高频信号流程。长虹LS10机心液晶平板电视机具有双画面显示功能，调谐器有主调谐器和副调谐器两种。主调谐器型号为TMD4-C22IP1RW，副调谐器型号为TMD4-C22IP2RW，两者均安装在TV板上。由天线接收的高频电视信号首先输入到TV板的功率分配器，经隔离放大后分为两路：一路送到主调谐器（U602），经内部高频放大、调谐选台、变频和解调，从U602的18脚输出复合视频信号，并通过接插件JP504的3脚送到主板上的SAA7117主画面视频解码器（U401）的31脚进行视频处理。同时U602的20脚输出音频信号MTV-L、MTV-R，经JP504的5脚、1脚送至主板上的音频切换开关电路。

功率分配器输出的另一路高频电视信号送到副调谐器（U601），经内部高频放大、调谐选台、变频和解调等处理，从其18脚输出复合视频信号PTV，经接插件JP5112脚送到主板上的SAA7115HE副画面视频解码器（U403）的12脚进行视频处理。U601没有音频信号输出。

（2）视频信号流程。长虹LS10机心液晶平板电视机视频信号处理电路由SAA7117AH主画面视频解码电路（U401）、SAA7115子画面视频解码电路（U403）、MST5151数字视频处理电路（U105）、K4D263238M帧存储器（U200）、液晶显示屏等组成。视频信号处理流程如图5-14所示。

1）主画面视频解码电路。主画面视频解码电路U401共有5路模拟信号输入。主高频调谐器输出的视频全电视信号MTVVin，经接插件JP504送入U401的31脚；AV1的视频信号AV1V或S端子的亮度信号AV1Y，经接插件JP509或S端子J1送入U401的29脚，而S端子的色度信号AV1C，经S端子J1送入U401的21脚；AV2的视频信号AV2V、S端子的亮度信号AV2Y、色度信号AV2C，均从AV板输入。其中AV2V经接插件J2和JP104送入U401的34脚；当输入S端子信号时，AV2Y经接插件J2和JP104也送入U401的34脚；AV2C经接插件J2和JP104送入U401的26脚。

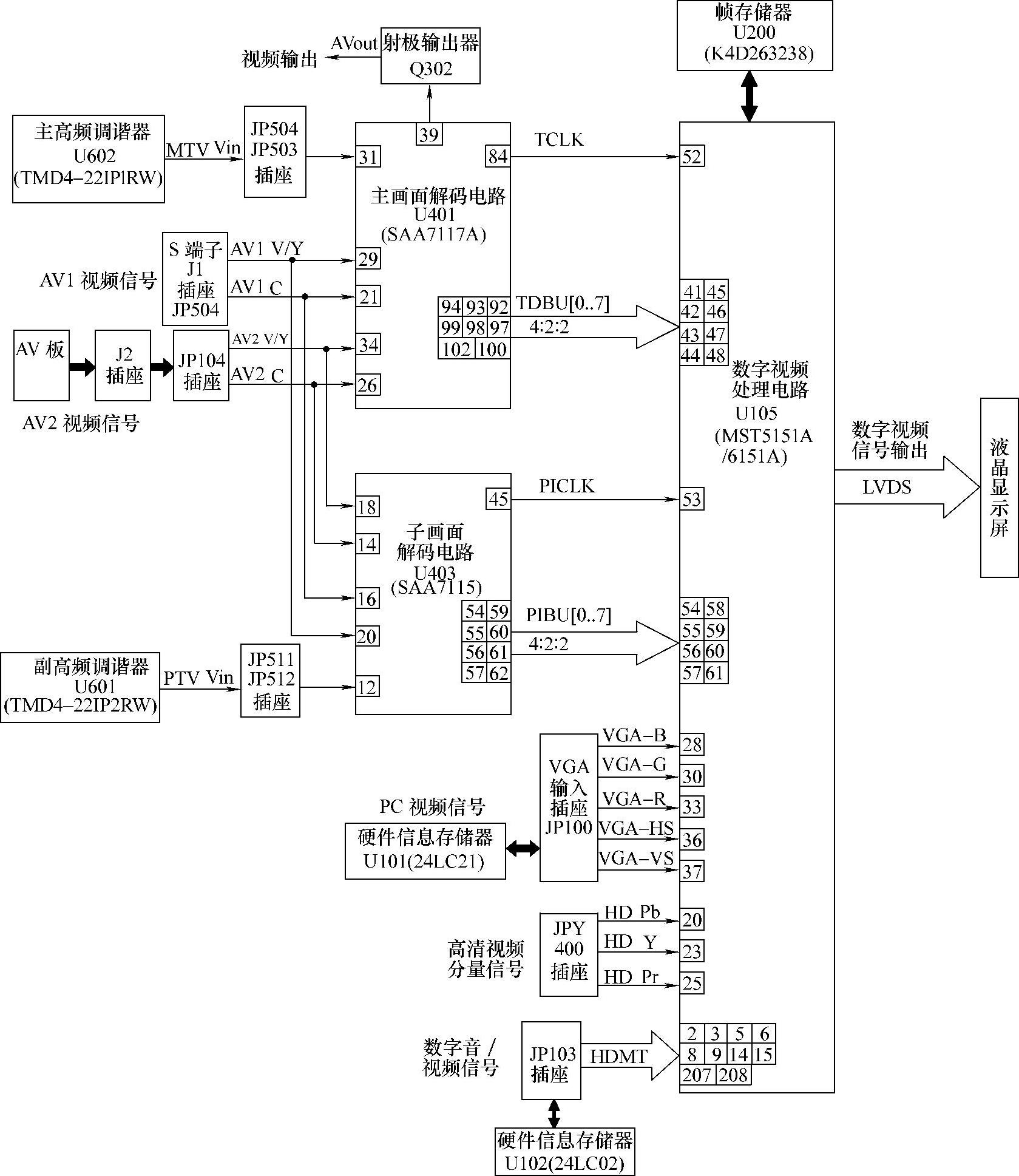

图5-14 长虹LS10机心液晶平板电视机视频信号处理流程

上面5路隔行视频信号在U401中进行AV切换，选出的信号经A/D转换、行场同步检波、自动延时校正、自适应数字梳状滤波、解码、输出格式变换，在I²C总线控制下，由92～94、97～100、102脚输出8bit的4∶2∶2格式的数字信号送往数字视频处理电路U105的41～48脚进行视频信号处理。同时，U401的84脚输出像素时钟信号送往U105的52脚。U401的39脚还输出AV视频信号，通过放大处理后，由JP510的5、6端口输出，供监视器使用。

2）子画面视频解码电路。子画面视频解码电路U403也有5路模拟信号输入。其中，副高频调谐器输出的视频信号PTVVin，经接插件JP511送入U403的12脚，同时AV1的视频信号AV1V/Y，还送入U403的20脚，而S端子的色度信号AV1C送入U403的16脚。AV2的视频信号AV2V/Y也送入U403的18脚，AV2C送入U403的14脚。

这5路模拟信号在U403内部经AV切换、A/D变换、自适应数字梳状滤波、解码和输出格式变换，由54～62脚输出8bit的4∶2∶2格式的数字信号送到U105的54～61脚进行视频信号处理。同时，从U403的45脚输出像素时钟信号送到视频处理电路U105的53脚。

3）数字视频处理电路。数字视频处理电路由视频处理芯片U105和帧存储器U200等组成。U105有下面5组视频信号输入：(www.daowen.com)

第1组是由U401输出的数字信号，送往U105的41～48脚。

第2组是由U403输出的数字信号，送到U105的54～61脚。

第3组是通过插座JP100输入的VGA信号，其中VGA-B、VGA-G、VGA-R三路视频信号分别输入到U105的28、30、33脚，VGA-HS、VGA-VS两路同步信号输入到U105的36、37、38脚。另外，存储器U101存储的是显示器硬件配置信息。当计算机主机VGA接口与液晶电视相连时，主机通过总线GDDCC、GDDCD直接与U101的5、6脚接通，从该存储器中读取液晶显示器的配置信息。

第4组是高清视频分量信号，从JPY400输入的HD-Y信号通过电容耦合U105的23脚，从JPY400输入的HD-Pb信号通过电容耦合到U105的20脚，从JPY400输入的HD-Pr信号经电容耦合到U105的25脚。

第5组是数字音视频信号（HDMI）输入。从JP103输入的四组差分数据信号直接送到U105的2/3、5/6、8/9、14/15、207/208脚，HDMI端子插入识别信号由U800的36脚输出的控制信号进行控制。存储器U102也存储的是显示器硬件参数信息。当计算机主机通过JP103接口与液晶电视相连时，总线DDCC-CK，DDCD-CA直接与U102的5，6脚接通，主机从该存储器中读取液晶显示器的配置信息。

上述5组信号输入到U105中，经AV切换、A/D转换、数字变频处理、图像缩放、PIP/POP处理、对比度控制、亮度控制、色饱和度控制、色调控制、肤色校正，将不同输入格式的数字视频信号变成统一的上屏信号格式后，由U105的160～171脚输出，经接插件JP105送往液晶显示屏，驱动液晶显示屏显示出彩色图像。

视频处理芯片U105外接了8MB的帧存储器U200，U105通过内部存储控制器与U200之间进行数据交换，从而完成对图像信号的变频处理。

（3）伴音信号流程。长虹LS10机心液晶平板电视机伴音信号处理电路由M4334J数字音频解码器（U208）、74HC4052音频切换开关（U114）、NJW1142音频处理电路（U700）、PT2330主声道音频功率放大电路（U703）、TPA6110A2耳机音频功放（U603）组成。信号处理流程如图5-15所示。

1）音频信号的输入。LS10机心液晶平板电视机有6种音频信号输入，即TV音频信号、AV1音频信号、AV2音频信号、PC音频信号、Y/Pb/Pr音频信号和数字音频信号。

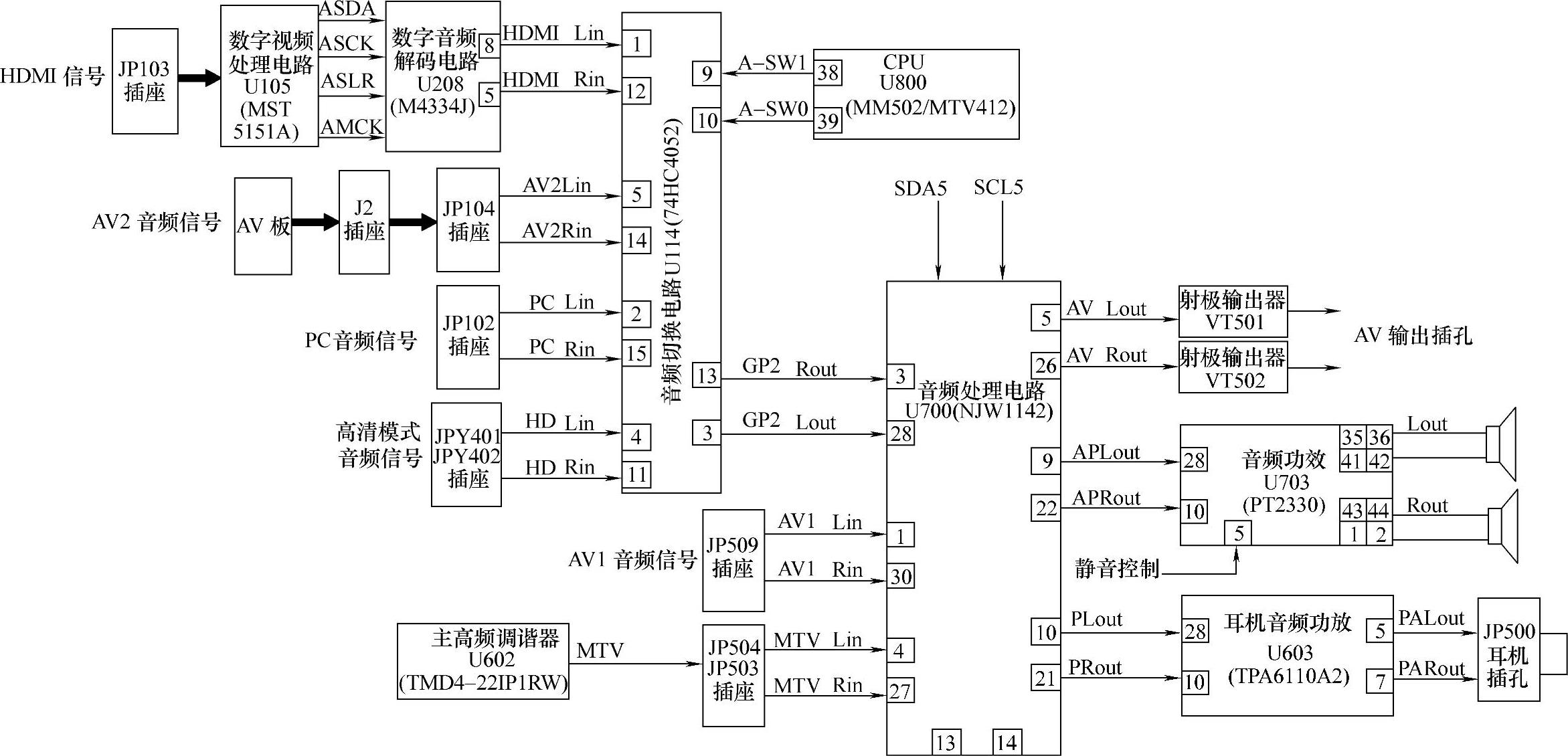

图5-15 长虹LS10机心液晶平板电视机伴音信号处理流程

TV音频信号MTV-L、MTV-R直接由主调谐器U602的20脚输出，分别送至主板上的音频处理电路U700的4、27脚；AV1音频信号AV1L和AV1R从插孔输入，分别送至U700的1、30脚；AV2音频信号AV2L和AV2R从AV板输入，经接插件J2-JP104分别送至音频切换开关电路U114的5、14脚；计算机输出的音频信号PC Rin、PC Lin从插座JP102输入，分别送至U114的2、15脚；在接收高清分量信号时，其对应的音频信号HD Rin、HD Lin从插孔JPY401、JPY402输入分别送至U114的4、11脚；在接收数字音视频信号HDMI时，HDMI的信号经接插件JP103输入到U105中将数字音频分量分离出来，从U105的188～191脚输出的音频数据和时钟信号，送入到U201进行音频解码，还原出两路音频信号HDMI Rin和HDMI Lin由5脚和8脚分别输出，送到U114的1，12脚。

2）音频信号的选择和处理。从图5-15可知，AV2音频信号、PC音频信号、Y/Pb/Pr音频信号和数字音频信号，都先送入U114，经选择后，从其3脚输出GP2 Lout，从13脚输出GP2 Rout，分别送入U700的28，3脚。该组音频信号又与TV音频信号、AV1音频信号在U700中再次选择，取出其中一路，进行AGC控制、音量控制、音调控制、平衡控制、静音控制和仿立体声效果控制后输出。

3）音频信号的输出和功率放大。音频处理电路U700有3路输出。第1路是从U700的5、26脚输出的左右声道信号，从插孔JP510输出，供监视器使用；第2路是音频信号P Lout和P Rout，它们从U700的10、21脚输出，送入U603的8、4脚，经U603放大后供耳机使用；第3路是音频信号AP Lout和AP Rout，它们从U700的9、22脚输出，输入到D类功率放大器U703的28、10脚，经U703功率放大，驱动扬声器发声。

【小经验】

长虹LS10机心液晶平板电视机的红外遥控接收器UK1（HS0038A2M3V）供电电压为3.3V，其外形与普通CRT彩电采用的HS0038遥控接收器完全相同，当红外遥控接收器UK1损坏造成遥控不接收故障时，请不要用普通CRT彩电采用的HS0038遥控接收器进行代替，否则将出现遥控不接收或遥控不灵敏的故障，在特殊情况下，若必须用普通CRT彩电采用的HS0038代替HS0038A2M3V，请将其供电由3.3V改为5V。
