1.整机电路框图

FLI8532芯片是美国Genesis公司生产的一款高集成度先进的数码芯片，内部集成强大的平板图像处理器、多路信号输入、OSD控制、内置x86微处理器、PLL时钟发生器、ADC及智能图像处理等功能模块。它具有显示品质高、体积小、重量轻等优点，同时具有省电及无辐射等特性。目前，采用此芯片的液晶平板电视机有TCL王牌LCD27A71-P、LCD21A71-P、LCD32A71-P、LCD37A71-P及LCD40A71-P等型号。其中LCD40A71-P型液晶平板电视机具有画中画功能，采用了两个一体化数码高频调谐器，它的内部包括高放、本振、混频、图像中放、视频检波、视频处理、伴音鉴频、预中放电路、声表面波滤波器、中频放大、中频压控振荡器、视频检波器等部分，其电路组成框图如图5-11所示。

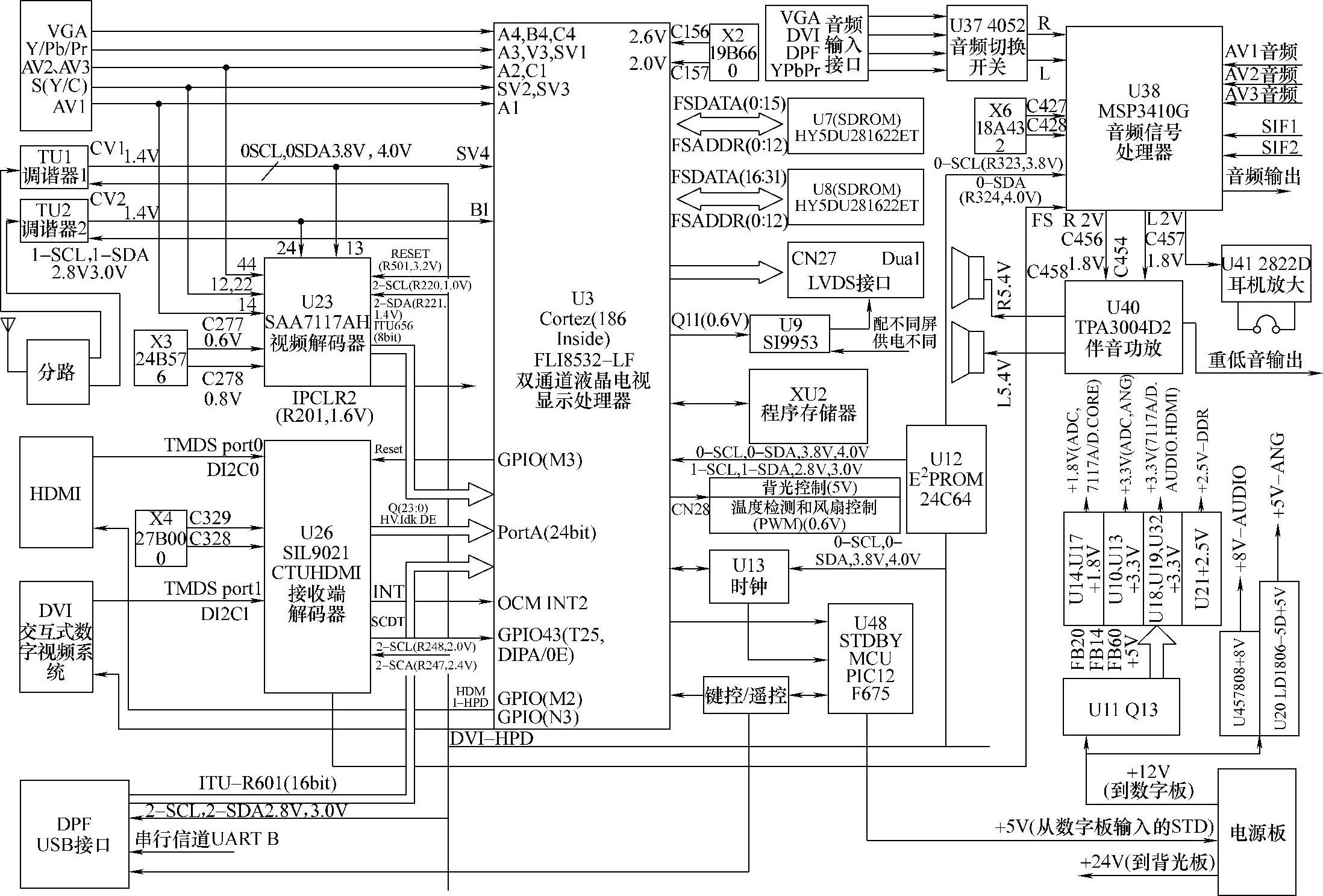

图5-11 LCD40A71-P型液晶平板电视机的电路组成框图

2.主要集成电路的作用

LCD40A71-P液晶平板电视机采用的主要集成电路除FLI8532-LF（U3）外，还有SAA7117AH（U23）完成视频解码及A/D转换，完成TV、AV、SVHS信号的色度解调及模/数转换；SIL9021CTU（U26）完成数字音、视频信号（HDMI或DVI）接收与解码处理，然后再送往FLI8532-LF液晶电视显示处理器（U3）的数字通道B输入端口进行图像处理；LV4052（U37）为音频切换开关，完成AV2、PC、Y/Pb/Pr、HDMI左右（L/R）音频信号的切换；MSP3410G（U38）进行丽音解码及音效处理，完成各种输入音频信号源的切换及音调、平衡、音量、静音和AGC的控制等；TPA3004D2（U40）为主伴音功放，完成左右两个声道音频信号的功率放大，推动电视机左右扬声器还原声音；2822D（U41）为耳机功放，完成耳机音频信号的放大，推动耳机还原声音；24C64（U12、U7、U8）为存储器；MX29LV800（XU2）为程序存储器。

3.信号流程

（1）高频电视信号流程。天线接收的高频电视信号，输入到高频板分路放大器，经分路后将高频信号一分为二，分别输入到两个高频头处进行处理。TU1与TU2是一体化数字高频调谐器。在高频头内部要进行高频放大、混频、滤波、中放、鉴频、预视放、AGC自动增益控制、AFT自动频率微调、PLL锁相环滤波等处理。TU1、TU2输出的视频信号经高频板输出。

（2）视频信号流程。LCD40A71-P液晶平板电视机输入信号共9路，其中有2路输入的高频信号、3路AV信号、VGA信号、DVI信号、HDMI信号、DV信号、S-VIDEO信号等。除DVI和HDMI外，其他的各路信号之间都可以进行画中画图像处理。

DVI信号分为1对时钟对信号和3对数据对信号，连接输入到SIL9021CTU（U26），在U26内部集成电路进行处理；由插头接入HDMI信号，分为1对时钟对信号和3对数据对信号。连接输入到U26，在U26内部集成电路处理后分2通道输出，U26可以输出各种不同的视频格式信号，各种不同的视频格式可以由软件在专用的寄存器里进行设定。

U26输出的24位数据信号BDATA，经电阻连接到FLI8532-LF（U3）。U26输出的HD-MIHS行同步信号、HDMIVS场同步信号、HDMIPCLK数据时钟信号，也送到U3进行视频信号处理。

复合视频信号CVBS1/CVBS2、SV4/B1，分2路通道输入到FLI8532-LF（U3）和SAA7117A（U23）进行视频处理；电脑的VGA信号R、G、B、行/场信号，分别连接到U3进行视频信号处理。(www.daowen.com)

输入到U3集成电路的CVBS信号、AV信号、S-视频信号、YUV信号，在内部选择开关控制输出的模拟信号，由A/D转换器将模拟信号转换为数字信号。

在集成电路U3的存储控制下，内部的视频解码器、格式转换器和外部连接的一对帧存储器U7、U8（同为HY5DU281622ET），对信号进行3D梳状滤波、彩色解码、同步信号处理、VBI限幅、斜线角度处理、降噪、逐行变换、格式缩放变换、画质增强等处理，并生成主画面图像的显示矩阵。

子画面视频信号输入到U3数字信号处理电路，在MCU的控制下对子画面信号进行画质增强处理，并生成子画面图像的显示矩阵。

U3对2个画面的图像信号进行图像覆盖处理、γ校正、LCD加速控制、OSD显示覆盖处理，然后对信号进行输出格式变换，变换为LVDS格式信号，在LVDS传送器的控制下，输出显示信号到LCD显示屏接口。

（3）伴音信号流程。LCD40A71-P液晶平板电视机伴音信号处理电路由音频切换开关U37、丽音解码及音频处理电路U38、主声道音频功率放大电路U40、耳机音频功放U41组成。

音频选择开关电路主要由LV4052A（U37）集成电路组成，VGA-AUDIO、DVI-AUDIO和YUV-AUDIO三种模拟音频信号输入，由MCU发出的选择信号AUDIO-SWA和AUDIO-SWB进行音频信号选择。选择后由LV4052A的13和3脚输出，再送往MSP3410G（U38）进行音效处理。

对于AV1、AV2和AV3音频信号，则直接送往MSP3410G（U38）进行音效处理。音效处理包括音量、高音、低音、平衡、伪立体声、带宽扩展等。音效处理通过I²C总线进行控制。经音效处理后的数字音频信号，最后由数模转换器转换成模拟信号，从MSP3410G的17和18脚输出到耳机，从MSP3410G的20和21脚输出到功放电路。

【小知识】

由于历史原因，世界各国的模拟电视广播中心系统和数字电视广播中心系统，仍采用CRT显示器的γ系数来进行γ预校正。随着电视显示技术的发展，新型的等离子显示屏（PDP）与液晶显示器（LCD）电/光转换特性并非与CRT显示器相同，相互差别很大，已不适合采用CRT显示器进行的γ预校正方法，因此在显示端必需采用去γ校正电路，才能保证电视广播系统传输的线性特性。

液晶显示器的光强度输出与输入信号之间的传输函数呈不规则的“S”形，即光强度输出与输入信号之间的传输函数呈非线形状态，采用传统的CRT显示器的γ校正系数，会引起重显图像的亮度、对比度、色度失真，使重显图像产生严重畸变，只有采用去γ校正电路，才能保证电视广播系统传输的线性特性，保证重显图像的正确传输。
