1.整机电路框图

GM2221芯片是美国Genesis公司生产的一片高集成度、功能强大的多功能液晶显示处理器，内部集成了强大的平板图像缩放功能、3路信号输入（RGB、DVI、ITU-R656）、OSD控制、内置带并行ROM接口的x86微处理器、PLL时钟控制发生器、ADC及智能图像处理集成8位三通道ADC/PLL、CCIR656标准8位视频输入接口、集成LVDS传导器、脉冲宽度调制器（PWM）背光亮度控制、A/D转换器等功能模块。电源采用3.3V和1.8V供电。采用该芯片的液晶平板电视机有TCL GM21机心，型号有LCD1526A、LCD1726A、LCD2026A、LCD23A71、LCD20A71、LCD32B67、LCD27K73、LCD2726-L、LCD32B66-L及LCD20M3等。其中LCD2026A型液晶平板电视机的整机电路框图如图5-10所示。

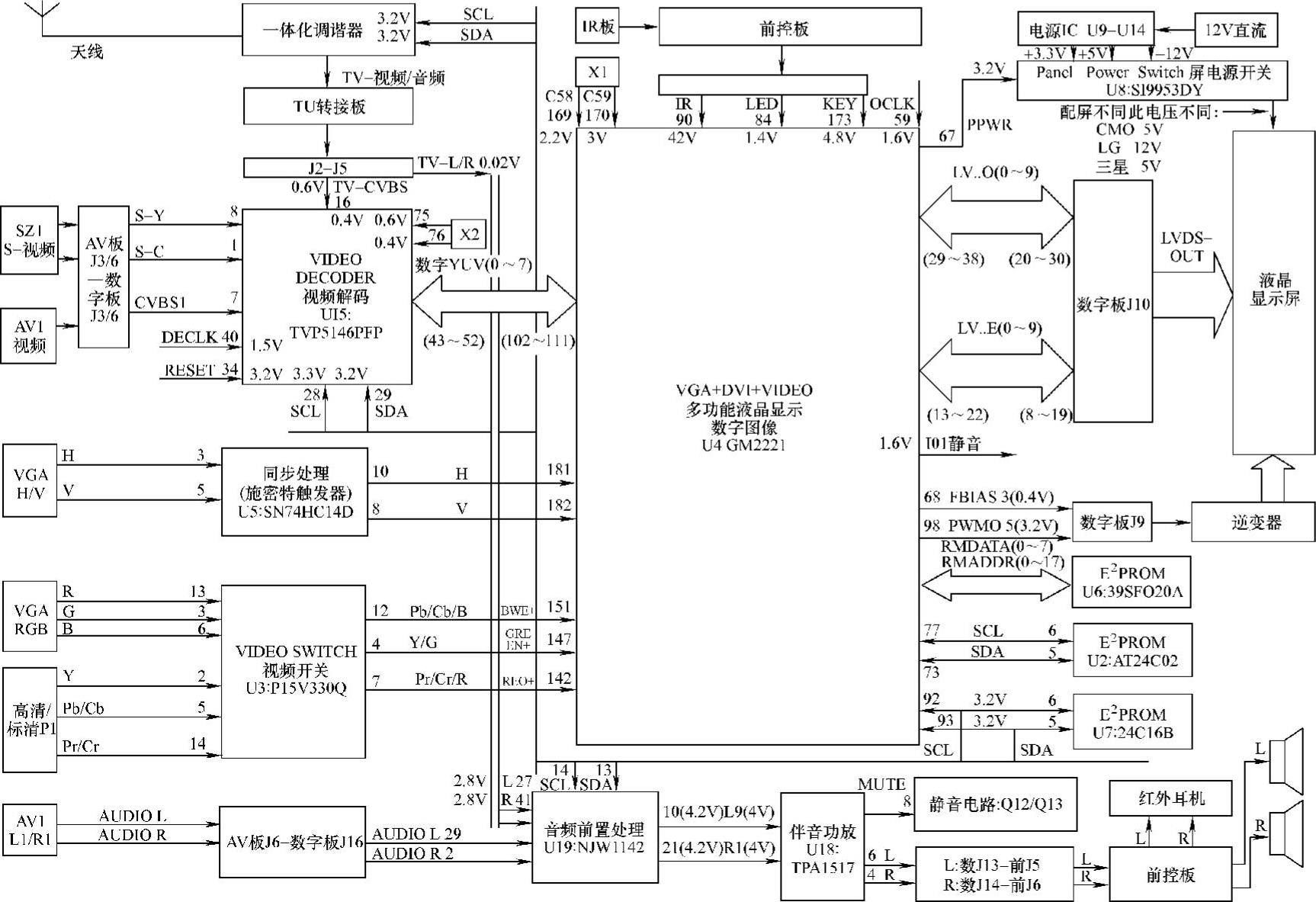

图5-10 TCL-LCD2026A型液晶平板电视机的整机电路框图

2.主要集成电路的作用

在图5-10中主要集成电路除GM2221（U4）芯片外，其他集成电路的作用如下：

TPV5146PFP（U15）是Texas公司生产的单芯片数字视频解码器，它将所有模拟信号处理成数字格式，具有分量视频（Y/Pb/Pr，Y/Cb/Cr）信号输入和3路信号（CVBS、Y和C）输入，支持Y/Pb/Pr视频同步格式，具有10路视频输入，可进行VBI数据处理。电源供电有两种，其中1.8V为芯片中的数字电路部分供电，3.3V为数字接口部分I/O供电；P15V330（U3）为视频切换开关，它将HDTV高清信号Y/Pb/Pr和VGA电脑RGB信号进行选择切换。

NJW1142（U19）为音频前置处理芯片，内有AGC、音量控制、音调控制、模拟立体声和环绕立体声及I²C总线控制等电路；TPA1517（U18）为伴音功放，完成左右两个声道音频信号的功率放大，推动电视机左右扬声器还原声音。

另外数字板采用的集成电路还有U2（AT24C02 E²PROM）、U5（SN74HC14D施密特触发器）、U6（E²PROM 39SFO20A）、U7（24C16B I²C串行E²PROM）、U8（SI9953DY双通道20V屏电源开关）、U9（LM2596开关电源）、U10（AIC1084-33CM 3.3V低压差可调稳压器）、U11（KA278R09TU低压差稳压集成电路）、U12（3.3V稳压集成电路）、U13/U14（LM1117MPX-1.8V稳压电源）。

3.信号流程

（1）高频信号流程。天线接收的高频电视信号或是有线电视信号经电缆直接送到一体化数字高频调谐器中，经内部电路高频放大、混频、滤波、中放、检波、鉴频、预视放、AGC自动增益控制、AFT自动频率控制、PLL锁相环滤波等电路处理，输出视频信号。同时，伴音信号经过数字高频调谐器处理，输出左右两个声道（L/R）音频信号。

（2）视频信号流程。由一体化数字高频调谐器输出的TV视频信号由数字板组件插座输入，经滤波、限流，抑制信号干扰后，送入到TVP5146PFP数字视频解码器（U15）的16脚。经其内部电路（A/D转换器、取样AGC、MUX控制、同步发生器、时间处理器、I²C总线、视频处理、VBI处理器等）处理后，由TVP5146PFP（U15）的43～47、50～52脚输出8bit的YUV信号，送入到GM2221液晶显示处理器（U4）的102～111脚。数字YUV信号，经过U4内部电路的图像处理器、RAM、ROM、OSD控制、内置x86微处理器、PWM通道、PLL时钟控制发生器、A/D转换器、智能图像处理、LVDS信号等电路处理后，将LVDS信号分别从13～22脚输出送入液晶显示屏电路。

GM2221（U4）的99脚输出PWM脉宽调制信号，实现对背光灯亮度的控制。

AV视频信号CVBS1是从AV组件板AV1插座V接口输入，经AV组件板线插J3的3脚，输入到TVP5146PFP数字视频解码器（U15）的7脚，经TVP5146PFP内部电路处理后，输出信号流程同TV视频信号流程。

S端子Y、C信号是从AV组件板SZ1插座输入，经AV组件板线插J3的5、7脚，输入到TVP5146PFP数字视频解码器（U15）的8、1脚，经TVP5146PFP内部电路处理后，输出信号流程同TV视频信号流程。(www.daowen.com)

HDTV高清信号Y/Pb/Pr直接从数字板P1插座接口输入。分到送到P15V330Q视频开关（U3）的2、5、14脚，视频开关将HDTV高清信号Y/Pb/Pr和VGA电脑R/G/B进行切换，选择HDTV高清信号时，分别由4、12、7脚输出Y/Pb/Pr信号。Y/Pb/Pr信号分别输入到液晶显示处理器GM2221（U4）的147、151、142脚。经GM2221内部电路处理后，输出信号流程同TV视频信号流程。

VGA的H、V（行、场同步信号），输入到SN74HC14D施密特触发器（U5）的3、5脚，经内部触发器控制，由10、8脚输出VGA-H/V信号。

经过施密特触发器后，VGA-H/V信号通过液晶显示处理器GM2221（U4）的181、182脚作为行、场同步信号输入到内部图像处理电路。

R、G、B信号由VGA插座输入，输送到P15V330Q视频开关（U3）的13、3、6脚。

P15V330Q视频开关（U3）可将HDTV信号Y/Pb/Pr和VGA电脑R/G/B进行切换，同样在选择VGA电脑信号时，也是分别由P15V330Q的4、12、7脚输出G/B/R信号。输入到GM2221液晶显示处理器（U4）后信号流程同TV视频信号流程。

（3）音频信号流程。经一体化数字高频调谐器处理后输出的TV左、右音频信号经数字板组件上的插座直接送入到NJW1142伴音前置音效处理电路（U19）。NJW1142内部电路包括自动增益控制AGC、音量控制、音调、模拟立体声、I²C总线控制等电路。

左声道音频信号由NJW1142的10脚输出，输入到TPA1517伴音功放（U18）的9脚；右声道音频信号由NJW1142的21脚输出，输入到伴音功放TPA1517的1脚。

左、右声道音频信号输入到TPA1517伴音功放，经内部电路伴音放大、静音控制处理，由TPA1517的6脚输出左声道音频信号，输入到数字板插座J13，连接到前控板插座J5，再由前控板输出连接到左扬声器还原出声音；右声道音频信号由TPA1517的4脚输出，输入到J14数字板插座，连接到前J6控板插座，再由前控板输出连接到右扬声器还原出声音。

AV左、右音频信号是从AV组件板AV1座L、R接口输入，经AV组件板线插J6的1、3脚。送入到NJW1142前置音效处理电路（U19）的29、2脚，经NJW1142内部电路处理后，输出信号流程同TV音频信号流程。

HDTV左、右音频信号输入接口与AV左、右音频信号输入接口采用同一插座接口，其信号流程与AV音频信号相同。

VGA左、右音频信号输入接口与AV左、右音频信号输入接口采用同一插座接口，其信号流程与AV音频信号相同。

【小知识】

屏幕的幅型比为16∶9的大屏幕平板电视，不完全等同于高清晰度电视。因为平板高清晰度电视重要的参数之一就是静态图像的清晰度在水平方向和垂直方向都大于720电视线，屏幕的幅型比为16∶9。因此要求电视机的显示屏的固有分辨力为1366×768或1920×1080，同时电视机的电路系统要好，才能保证显示图像的水平和垂直清晰度大于720电视线；相反，尽管电视机的显示屏的固有分辨力为1366×768或1920×1080或852×480或1280×720，幅型比为16∶9，由于多种因素的影响，显示图像的水平和垂直清晰度小于720电视线，仍不能称为高清晰度电视。
