1.整机电路框图

FLI2200是美国Genesis公司生产的数字视频隔行转逐行处理芯片，内含多种画质改善功能，可支持525行60Hz NTSC或625行50Hz PAL/SECAM制式信号输入，可自动检测输入视频信号的制式，支持多种逐行输出数据（8/10/16/20位YUV或者24/30位YPbPr/RGB/HV），内含SDRAM控制器，可在外部连接2M×32bit SDRAM），内置两个I²C总线接口，内置时钟发生器及显示时序发生器等功能部件。

FLI2200在从复合视频信号输入到产生高质量的图像信号输出的过程中，起到了去隔行扫描处理的作用。FLI2200内部集成了很多功能，可以在低耗配置时提供最大缓冲，内置片内时钟发生器、SDRAM控制器、显示控制器、输入输出转换。它采用标准的2线制串行总线，更易于控制和操作寄存器。

JAG ASM是一种集成度高、功能强大的平板图像处理芯片。它采用388脚封装，3.3V和2.5V双电压供电。其内部集成了功能强大的平板图像缩放处理器（SCALER）、5路独立的输入前端（2路模拟输入接口、2路数字输入接口、1路16位视频信号输入接口）、3通道8位135MHz ADC、SDRAM控制器、PLL时钟控制器及一些画质改善等功能模块。

JAG ASM可处理模拟和数字信号，支持输入的分辨力为1280×1024/75Hz和1024×768/85Hz在内部A/D转换器处理，外部TMDS（最小化传输差分信号）支持的分辨力为1600×1200/75Hz和1280×1024/85Hz，将VGA输入信号先进行比例缩放，后经内部行同步电路时钟控制，得到R、G、B信号，使分辨力提高，图像更清晰。它支持全制式AV视频和输入格式为4∶2∶2的YUV输入，支持VGA、SXGA、UXGA和WUXGA电脑接口，接受CCIR601/656PAL和NTSC制式输入，最终输出VGA的UXGA显示。

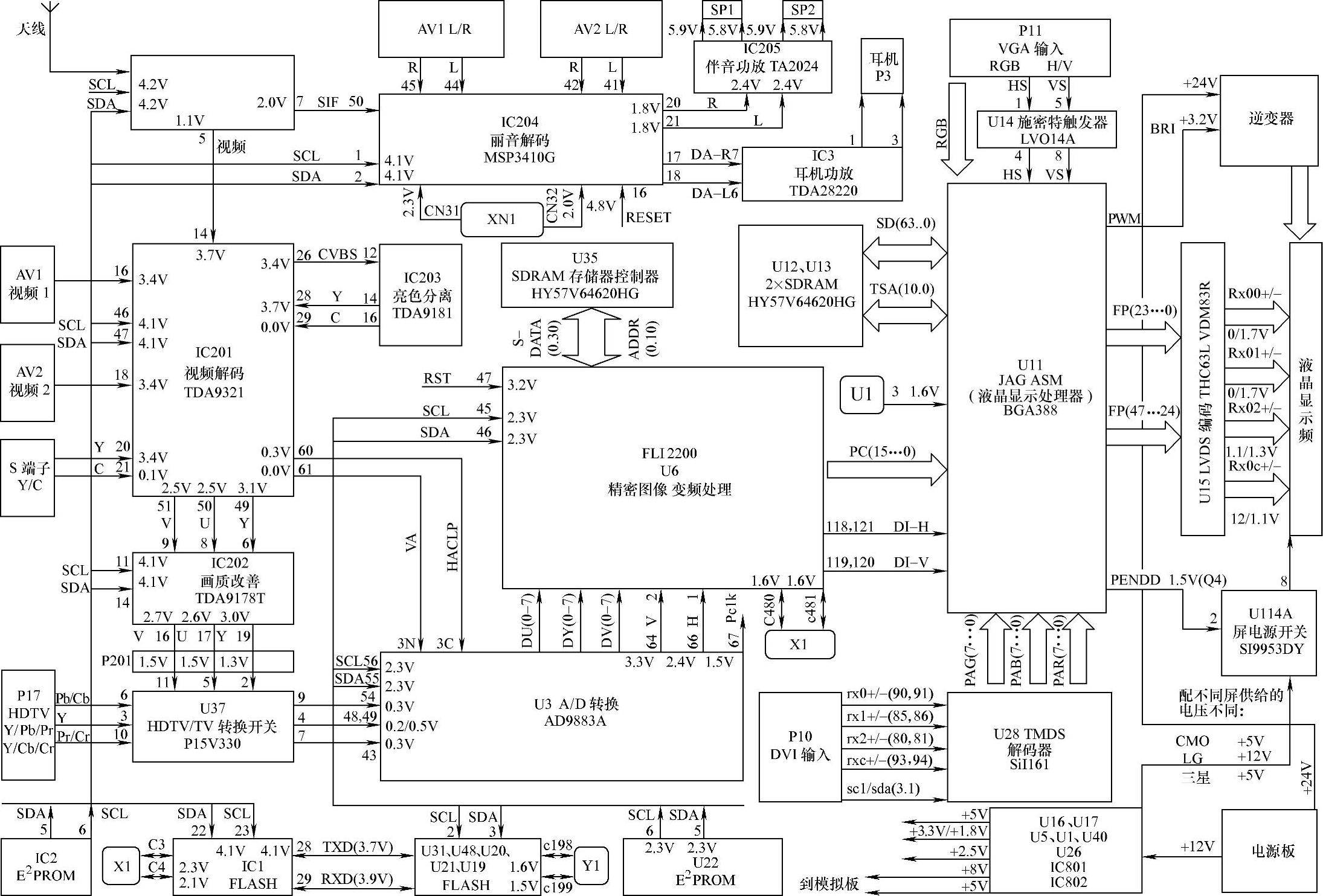

采用FLI2200+JAG ASM芯片的液晶平板电视机主要有TCL集团生产的26H机心，型号有LCD2026A、LCD26M3、LCD27A71、LCD32A71、LCD37A71、LCD26B66及LCD42B66等。其中TCL王牌LCD42B66型液晶平板电视机主要由调谐器、视频解码器IC201、伴音电路、梳状滤波器IC203、AD9883A A/D转换器、FLI2200数字图像处理电路、JAG ASM平板电视处理芯片和输入、输出接口电路等部分构成的，整机电路结构如图5-7所示。

2.主要集成电路的作用

在图5-7中，除FLI2200+JAG ASM芯片外，其中TDA9321（IC201）是由I²C总线控制的视频解码芯片，它的主要功能有配置PLL解调器的多制式图像中频电路；内设有VTSS-IF伴音中放和调幅AM音频解调器，具有可切换的群延时校正电路，可用于补偿B/C群延时的预校正；用I²C总线来控制几种输出的切换，并用于切换外部电路。

TDA9178T（IC202）是画质改善芯片，其主要功能有黑电平和白电平延伸控制、肤色校正、绿增强、蓝延伸、亮度瞬态增强（LTI）、色度信号瞬态增强（CTI）、行宽控制（LWC），以及色度信号鲜明控制（CDS）等。

TDA9181（IC203）是高度集成梳状滤波器，仅需要很少的外围元器件。供电电压为5V，为自适应PAL/NTSC梳状滤波器，内置了两个2H/1H延迟线路，并能确保最佳的交扰亮度和交扰色彩的衰减。TDA9181多标准梳状滤波器支持多种Y/C分离。通过切换开关输入端，可以选择Y或CVBS两个信号中的一个。为了正确地分离信号，该电路需要一个沙堡或钳位脉冲输入信号，并且还需要副载波信号，该信号可以从输入的Y/CVBS信号中提取。

AD9883A（U3）是图像数字化芯片，它是一个完整的8位、高速的模拟界面优化A/D转换器。内部包含140MHz A/D转换器、1.25V参考电压、锁相环（PLL）、可编程的增益、复位、钳位控制、3.3V的电源。AD9883A内设有时钟信号发生器，该发生器以行同步信号为基准产生像素时钟，它的频率为12～140MHz（可变），视频信号中断时，若行脉冲（H信号）消失，锁相环电路（PLL）继续保持时钟和数字的相位关系。

MSP3410G（IC204）是音频处理芯片，涵盖了全球所有模拟电视标准的音频处理功能，如丽音处理、音源选择、音质调整等。

3.信号流程(www.daowen.com)

高频电视信号经过一体化高频头后，解调输出视频图像信号和伴音中频信号。视频信号送到TDA9321视频信号处理电路中，外接TDA9181梳状滤波电路进行Y/C分离。视频信号经处理后先变成Y、U、V分量信号在TDA9178T中进行画质增强处理，然后再送入显示器的A/D转换器，变成数字变量信号，再进行数字处理，进行数字处理的电路是FLI2200。

图5-7 TCL王牌LCD42B66型液晶平板电视机的整机电路结构

计算机显卡的R、G、B信号可以直接送到液晶显示器的图像信号处理电路。数字DVI接口的数字图像信号在SiI161芯片中先经过数字视频的格式变换，再将数字信号送入图像信号处理电路。经数字图像处理后再转换成驱动液晶板的信号。输出的复合电视信号经视频解码集成电路TDA9321处理后，输出模拟YUV（或RGB）信号及行、场同步信号，供数字图像处理电路使用。

伴音中频信号经过MSP3410G多制式音频处理集成电路（丽音解码）、TA2024伴音功放电路等输出音频信号，推动扬声器发声。

【知识链接】

在数字电视系统中将R、G和B三基色分量信号变换成一个亮度信号Y和两个色差信号C_B和C_R，然后对Y、C_B和C_R。进行取样编码。为节省传输信道带宽，将两个色差信号的取样频率成比例地降低。于是，图像水平方向上，两个色差信号C_B和C_R取样点数减少到亮度信号Y取样点数的一半。这种信号格式称为4∶2∶2信号格式或4∶2∶2信号模式。这种信号格式的两个色差信号取样点数，在水平方向上，都减少到亮度信号取样点数的一半，但在垂直方向上，每行都还有两个色差信号的取样点，其结果是，两个色差信号原始数据量各为亮度信号的1/2。

在垂直方向上，视觉对彩色细节也不如对亮度细节敏感，为减轻信道负担，也可把两个色差信号在垂直方向上的取样点数减少到亮度信号取样点数的一半。标准规定，两色差信号取样点在垂直方向上均与相应的奇数行亮度信号取样点对应。这种信号格式称为4∶2∶0信号格式或4∶2∶0信号模式。这种信号格式的两个色差信号取样点数，在垂直方向上也都减少到亮度信号取样点数的一半，即4个亮度信号取样点，对应两个色差信号的各1个取样点，每个色差信号的原始数据量减少到亮度信号的1/4。

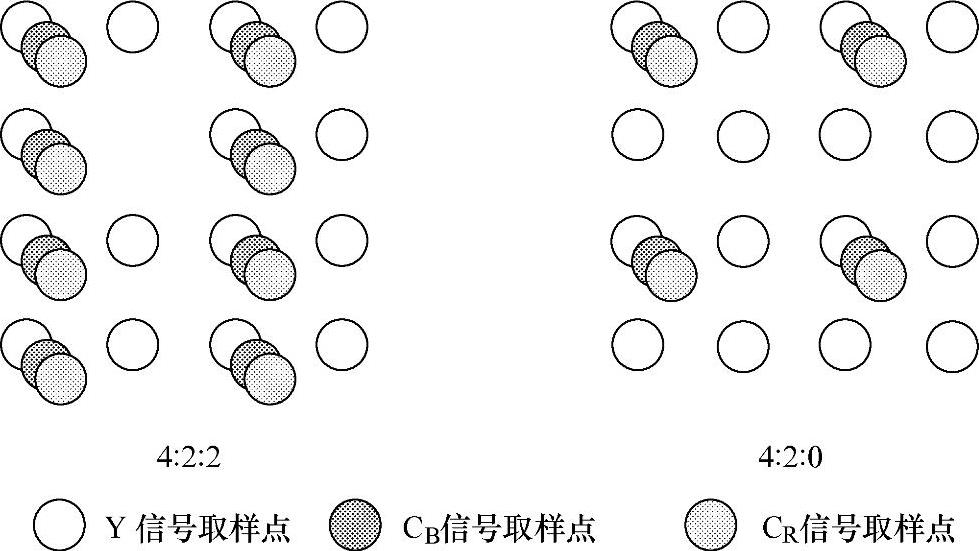

数字分量信号格式如图5-8所示。

图5-8 数字分量信号格式示意图
