【例4-20】 某台长虹CHD29600H型（CHD-8机心）CRT高清电视机二次开机后，无光栅，测量190V电压在波动，不稳定。

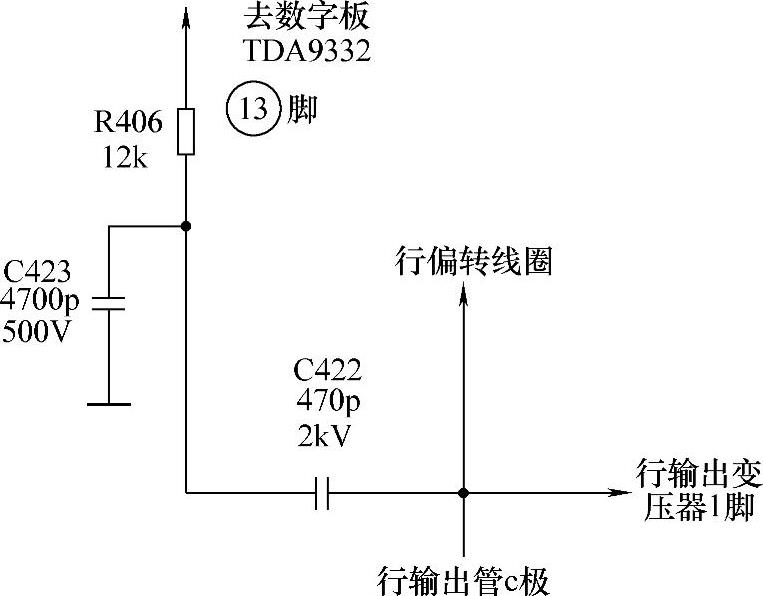

分析与检修：通过故障现象分析，说明行扫描电路有元件性能不稳或变质。长虹CHD29600H型（CHD-8机心）CRT高清电视机的行激励信号由TDA9332产生，行扫描电路不工作故障除检查行振荡相关电路外，还受数字变频芯片输出的串行I²C总线控制。将行推动变压器次级短接，二次开机时用数字表测行推动管VT401的基极电压将由待机时的0.01V上升到0.78V，且电压在0.78V左右跳变，用示波器测量VT401基极有间隙的行振荡方波脉冲出现（用示波器观察可偶尔看到波形一闪而过）。此过程表明此机行振荡电路、控制系统工作正常，出现的二次开机后行工作异常的原因可能在行输出级电路或行反馈电路上。将输往数字板的FBP脚对地短路，此时能看到灯丝亮，测量190V电压有输出，表明行扫描电路已工作，导致行不工作的原因在行反馈电路的行脉冲FBP通道，通过检查发现行脉冲FBP通道电路中的C423已变质，更换C423后故障排除。FBP局部电路图如图4-9所示。

图4-9 长虹CHD29600H型（CHD-8机心） CRT高清电视机的FBP局部电路

【例4-21】 某台以长虹CHD-3机心CRT高清电视机电源指示灯、背景灯全亮，二次开机，指示灯闪烁，且停下，能听到机内继电器吸合声，听不到机内高压建立。

分析与检修：指示灯闪烁并停下，说明开关电源输出+B、输往数字变频板的5V-1、5V-3和12V电压都正常，控制系统已经工作。测数字变频芯片的71脚输出的开/待机电压正常。测行推动管VT401的基极电压为0.65V（行推动管基极正常电压在0.56V左右），明显不正常。行推动管的基极电压不正常，一是行输出电路不正常，二是微处理器（MCU）输出的总线信号或挂接在总线接口上的模块电路不正常。长虹CHD-3机心CRT高清电视机行振荡电路采用TDA9332，行振荡分频受总线控制，总线不正常时，行振荡也不会正常。正常时串行时钟线（SCL）的电压为4.2V左右变化，串行数据线（SDA）为4.6V左右变化。

测量主板调谐器总线电压不正常，说明MCU输出的总线信号或挂接在总线接口上的模块电路确实存在故障。由于MCU供电正常，并且能进入工作状态，所以，不必对MCU的供电电路和时钟振荡电路进行检查，将检查重点放在影响总线信号的关键脚上。MCU的35脚RST电压对总线电压影响较大，测量MCU的35脚电压，发现MCU的35脚电压不稳定，后查出是数字变频芯片SVP-EX11的156脚外接电阻R156断裂引起。更换R156后，故障排除。

【例4-22】 某台海信HDP2908型（飞利浦机心）CRT高清电视机出现无光栅、无图像和声音，并有轻微“吱吱”响。

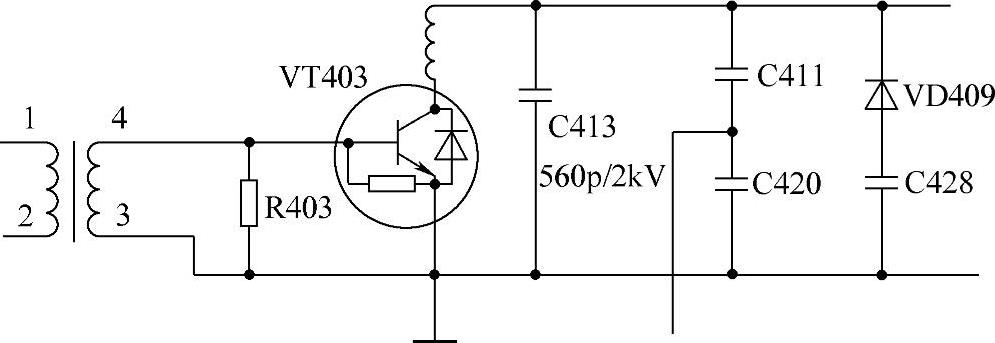

分析与检修：从故障现象分析，电源负载有短路现象。测+B端对地短路，检查+B整流管VD805、行输出管V403均正常。检查逆程电容C413（560pF/2kV）两引脚焊点烧松变黄，翻过电路板发现C413已烧毁，测其已短路，更换后机器正常，故障排除。行输出局部电路图如图4-10所示。此电容被行管散热器和行输出变压器所包围，工作环境温度较高，建议在维修更换后，将其焊于背面。

图4-10 海信HDP2908型（飞利浦机心）CRT高清电视机行输出局部电路

【例4-23】 某台创维21D18AA型（3D21机心）CRT高清电视机不开机。

分析与检修：CRT高清电视机不开机故障常常是因电源或行负载引起。首先检查电源，测量+B电压约为115V，正常；测量行输出管的基极有负压，说明行激励信号也基本正常，由此判定行负载异常。更换行输出高压包T444后，开机故障排除，恢复正常。

检修小结：行输出高压包短路极易造成烧行管，此例没有烧行输出管，有时会导致误判。其实，高压包局部异常虽没有达到烧行输出管的程度，也会造成死机、不开机等故障现象产生。

【例4-24】 某台康佳P2908T型CRT高清电视机正常工作中突然“三无”，且机内有“吱吱”声。

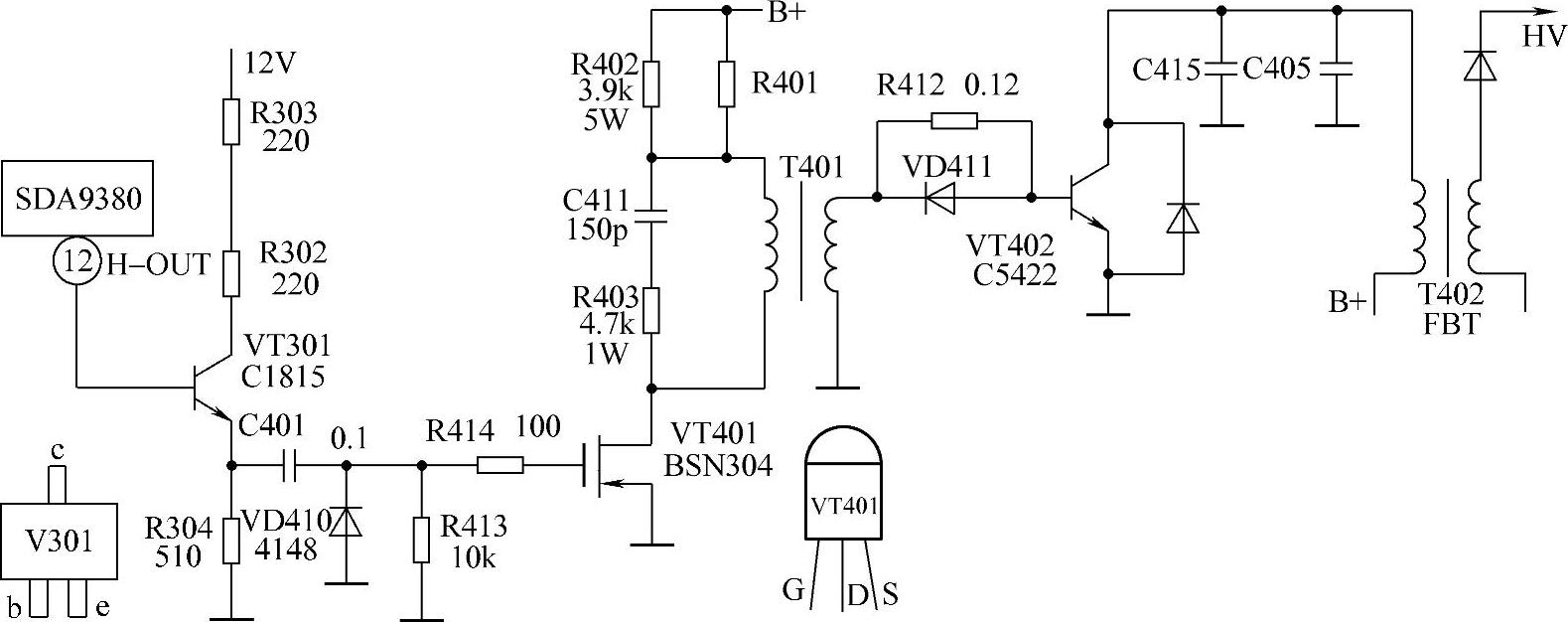

分析与检修：康佳P2908T型CRT高清电视机行输出局部电路如图4-11所示，测量行输出管VT402（SC5422）已经损坏，断开行负载接入假负载，通电开机，测量电源输出的电压正常。由于行输出管已经损坏，换上后不应立即开机，还应该进一步检查其他元件是否有问题。检查行逆程电容C415等正常，行激励VT401（场效应晶体管BSN304）、电容C401、数字板上的行激励信号射随输出管VT301（贴片晶体管C1815）等，发现射随输出管VT301不良。用塑封的C1815代换后，通电开机，故障排除，光栅、图像、声音恢复正常。

图4-11 康佳P2908T型CRT高清电视机行输出局部电路

【例4-25】 某台TCL王牌MS21机心CRT高清电视机行、场幅慢慢缩小后关机。

分析与检修：根据故障现象，应该是由于B+电压供电不正常、行部分有故障引起的。

首先判断是否由于B+电压不对引起的，断开B+接行扫描部分的连接，接上负载后，开机测B+电压为142V。属于正常，故可确定B+电压电路没有问题。此时更换高压包、逆程电容都无效，故行扫描部分电路应该是正常的。从原理图上发现IC301（S6888）的17、18脚为行、场幅补偿，测这两脚电压发现，当出现故障时此二脚电压也慢慢下降，影响此两脚电压变化的原因有行输出变压器第8脚和+12V供电，但已经确定过行高压包是正常的。故检测12V的供电电路，发现12V的供电电路是由IC845（LA7812）提供的12V电压。测其输入端电压正常，输出端电压12V会慢慢下降，更换三端稳压块IC845（LA7812）后故障排除。

【例4-26】 某台海信HDP2919型CRT高清电视机通电后，出现“三无”故障，有“唧唧”声。

分析与检修：开机检测发现行输出管C5905击穿，该管外围有双阻尼二极管，估计C5905是不带阻尼的行输出管。由于查不到C5905的参数，暂时用2SC5124（1500V/10A/100W不带阻尼管）代换。把行输出管换上后，用导线短接行输出管的基极和发射极，通电让行输出管工作于直流状态，测行输出管集电极电压，电压为136V，估计正常。撤去导线，在行输出管集电极与地间并上一只5600pF/2kV电容，以防止逆程电容失效，而损行输出管或显像管。通电，图像出现，但画面过大。测+B电压，电压为135V，正常，估计原逆程电容未失效，撤去所并电容，再通电，画面正常。

观看约10分钟，只听“叭”的一声，图像变为一条水平亮线。查场集成电路TDA8351，表面鼓包，肯定已损坏。将其换新，图像又重现，但顶部有四五条虚线。怀疑升压电路有故障，代换场集成电路外围的有关电容和二极管均无效，怀疑新的场集成电路有故障。测场集成电路TDA8351各引脚电压，只有3脚电压为17V多，其余各脚的电压都不足10V。于是顺着场集成电路各引脚向外查找，6脚为逆程高压供电，行输出变压器的一个引脚经整流滤波后，再经R408（33Ω/1W）接TDA8351的6脚。经查R408开路，用同规格电阻（33Ω/1W）代换，图像上部的四五条回扫线已消失，该机故障排除。

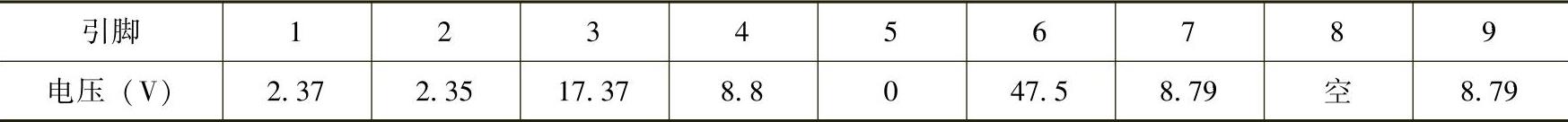

检修小结：后查资料得知TDA8351的6脚电压极限值为60V，所以R408阻值可再选大点（瓦数也应增大），这样有利于提高TDA8351工作的可靠性。TDA8351在正常工作下的实测电压如表4-1所示。

表4-1 TDA8351在正常工作下的实测电压

【例4-27】 某台创维29T66HT型（6D92机心）CRT高清电视机开机几分钟后烧行输出管。

分析与检修：该机CPU及小信号处理部分采用超级芯片LA76931，行场扫描信号处理采用STV6888（IC201）。STV6888内含行、场扫描信号振荡器、同步处理器、摩尔效应校正器及几何图形失真校正器等电路，行频最高可达100kHz，场频最高可达200Hz，现已广泛用CRT高清电视机中。

断开行输出电路，接上灯泡作假负载，开机后长时间监测+B电压（+135V），非常稳定，排除了电源电压瞬间升高损坏行管的可能。接下来对行输出部分进行检查，经查行逆程电容、行偏转线圈、行输出变压器及相关焊点均无异常，先后对逆程电容及行输出变压器进行了代换，但故障依旧。(www.daowen.com)

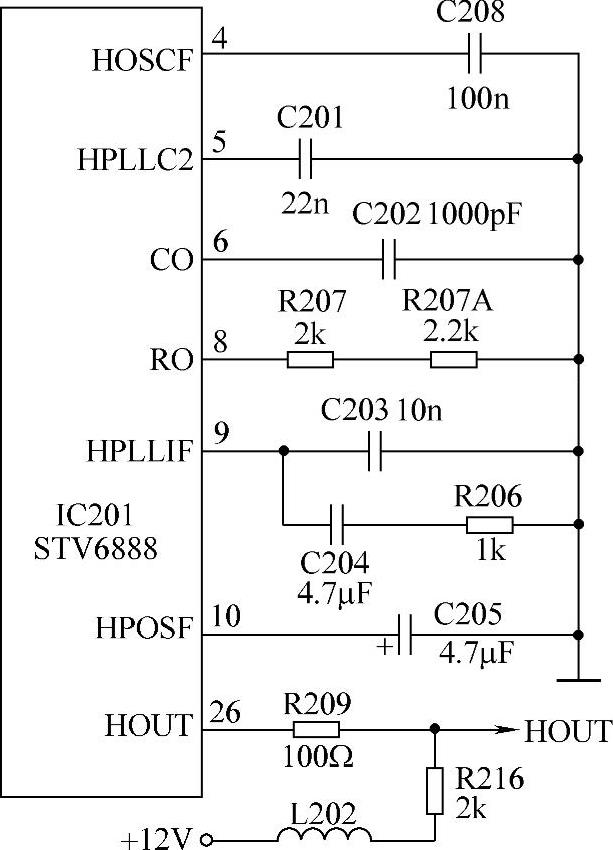

怀疑行激励不足或行频异常导致屡损行管，对行激励电路进行检查，也没有发现问题。该机行激励信号从IC201的26脚输出，如图4-12所示。

由图4-12可见，与行频有关的引脚为4～6脚、8～10脚。开机后测量上述引脚电压，发现8脚（外接行振荡定时电阻）电压为3.92V，远高于正常值1.38V。

图4-12 创维29T66HT型CRT高清电视机行激励局部电路

仔细检查其外围电路，发现电阻R207A已增至近10kΩ，换新后试机，故障排除。

【例4-28】 某台创维29T83HT型（6T18机心）高清电视机声音正常，屏幕黑屏。

分析与检修：打开机盖，测量显像管的灯丝电压有1.5V（正常值为3.5V左右），提高加速极电压，发现有光，行幅只有正常屏幕的1/3大小。行频偏低，图像成栅条百叶窗状。为防止烧坏行输出管，立即关机，手摸行输出管温度比较高。

断开行输出管的c极，给电源带上假负载，测量整机各路电压正常。仔细分析，故障应该在行激励以前、行振荡形成电路或数字板。本机行频先从视频信号取出，再经过数字板进行变频处理后，送到TDA9116行振荡形成集成电路输出激励电压推动行电路。

维修时本着先易后难的原则，先测量TDA9116工作电压正常，更换TDA9116后故障依旧。后来想起该机用户反映电视机预热10min左右有时能恢复正常，但隔夜冷却后故障重现，最近预热也不行了。于是恢复电路，用烙铁对TDA9116周边电容加热测试，当加热到第6脚的一个行振荡形成胆石电容时，电视机恢复正常。拆下电容检查，容量已明显不足，用优质涤纶电容（1nF/16V）更换后，故障排除。

【例4-29】 某台创维29T63HD型（6D95机心）高清电视机，开机图像右偏，右边有约6cm的竖直黑带，图像信号失真，并伴有重影，故障随开机时间的延长能有所好转，冷开机时尤为严重。

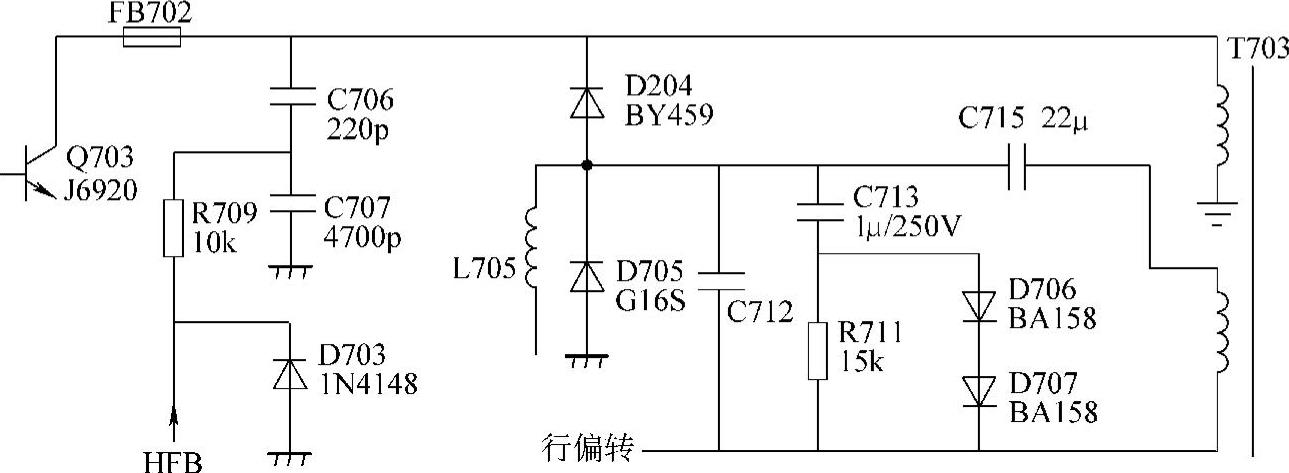

分析与检修：该机的CPU为OPT-S3P8849，行场扫描部分由STV6888完成。测主电压为125V正常，测其他各组输出电压没有发现问题。由于多种故障并存，接下来怀疑存储器数据异常。复制一原机6D95数据的存储器换上，故障无变化。测总线电压未见异常，代换CPU、晶振，毫无结果。想起以前检修该机型时遇到过电容C713（1μF/250V）损坏而导致行中心偏移的情况。该电容在行输出管大散热片里面，细看有轻微鼓起，可代换后效果不佳，测STV6888的29脚12V供电为11.8V，正常。26脚电压（Hout）为2.6V，正常。查行扫描电路无明显元器件损坏；代换STV6888故障不变；代换行逆程电容C706故障有轻微变化，看来问题就在此电路。沿该路（图标HFB）逐一代换，当换下D703（1N4148）时，图像恢复正常，局部电路如图4-13所示。用指针式万用表测试换下的1N4148，有漏电现象。该故障为行逆程脉冲不正常造成。

图4-13 创维29T63HD型（6D95机心）高清电视机行输出局部电路

检修小结：电视机光栅右偏移，应先查行逆程脉冲通道，后查总线数据，或进入总线调整行中心数据，看数据有无变化，如果不变就是电路故障。这样可加快维修速度。

【例4-30】 某台长虹CHD29916型高清电视机，屏幕中间有一条垂直黑带，图像被左右分开。

分析与检修：根据故障现象，初步判定故障在行扫描电路。仔细检查行输出电路，未见异常之处；用示波器测出N100（CH05T1645）的33脚输出的行频方波不正常。通常导致其不正常的原因有三点：一是N100的16脚外接行AFC2锁相环滤波电容C157不良，导致N100内部行AFC2电路工作异常；二是N100的34脚行逆程脉冲不正常，导致N100内部行AFC2电路工作异常；三是N100内部的行AFC2电路损坏。根据上述分析，先代换N100的16脚外接行AFC2锁相环滤波电容C157，通电试机，图像恢复正常，故障排除。

【小经验】

CRT高清电视机的行输出管因工作频率高达33.75kHz，所以行输出管的主要电参数除了最高反向耐压V_CBO应不小于1500V、最大电流I_cm为6A以上（小屏幕机为5A左右）、最大耗散功率P_cm为50W以上（小屏幕机为50W左右），还有一个重要参数不能忽视，那就是行输出管的下降时间t_f（在撤销脉冲信号后，集电极电流由0.9I_cs下降到0.1I_cs所需的时间）。普通彩电的行输出管，如2SD1426、2SD1427、2SD1555、2SD2553等的t_f一般在1μs左右，而高清电视机行输出管的t_f应不大于0.6μs。如果将普通彩电行输出管换在高清电视机上，就会由于t_f下降时间过长，即开关速率不够（也就是管子从饱和状态到截止状态的时间延长），导致管子严重发热而损坏。

创维CRT高清电视机中使用的J6920型行输出管可用CRT高清电视机常用的2SC4288、2SC5144、2SC5422和BU2525A型行输出管直接代换。这些行输出管的主要参数如表4-2所示。

表4-2 部分CRT高清电视机常用的行输出管主要参数

另外，行输出管代换时还要注意封装和内部结构的区别。

虽然现在的行输出管都采用了塑料封装形式，但还分为两种，一是管子散热片为金属板（与c极连接），此类称为半塑封，安装时需加垫云母绝缘片；二是管子散热片为塑料全封装，此类称为全塑封。

在内部结构方面，小屏幕彩电的行输出管c、e极间一般并接阻尼二极管，b、c极间并接小阻值电阻，称为带阻尼行输出管。由于大屏幕彩电增加了枕形校正电路，行输出电路通常采用双阻尼管形式，因此，有的电视机采用了不带内阻尼二极管的行输出管，代换时要注意加以区分。一般带阻尼的行输出管可以代换不带阻尼的管子，而不带阻尼的行输出管应急代换带阻尼的管子时，要另外并接阻尼二极管。值得一提的是，有些电视机因行激励信号设计特殊要求，如果代换不同型号的行输出管时，可能会因为管子b、c极间并联电阻的有无，或者是阻值大小的差异，引起行激励信号变化异常，导致行输出管屡次损坏。

【思考题】

1.如何判定CRT高清电视机场扫描电路的故障？

2.CRT高清电视机行扫描电路与普通彩电的行扫描电路有何不同？

3.更换CRT高清电视机行输出管要注意几点？
