CRT高清电视机行扫描电路要比场扫描电路复杂一些,它由行扫描小信号处理、行激励、行输出、行延伸性失真自动校正与行输出供电电路等构成。

其中CRT高清电视机行扫描小信号处理电路在数字变频板上,它与普通彩电振荡电路故障检修相比,CRT高清电视机的检修思路和方法是有不同的。普通彩电的行振荡电路只需供电正常,行振荡电路便开始振荡工作。而高清电视机的行振荡电路工作除具有传统的行振荡电路所要求的条件外,有的还需要I2C总线的正常控制。如果控制系统送出的I2C总线对总线负载检测不成功,行振荡也会从启动状态回到停振状态。如CRT高清电视机数字变频板上采用TDA9111、TDA9112、TDA9332、TDA8380、OM8330、SID2500、SID2511、TB1306、TB1307等行/场扫描小信号处理集成电路的CRT高清电视机都具有此特点。这些集成电路要正常工作都需要控制系统送出I2C总线信号。原因是总线要对行/场振荡电路几何失真、分频器进行控制。由于行电路元件特殊,且因行电路器件工作的特殊性,故软件都要对这部分电路进行检测。

控制系统总线引起行不工作故障,通常整机会从二次开机返回到待机状态,测量待机脚电平将由开机时的电平回到待机时的状态、行输出晶体管的基极电压会消失,测量+B电压将回到待机时的值。而总线控制的行振荡电路,如果总线控制正常,只是行振荡电路有故障,这时+B电压不会下降,待机控制脚仍维持在开机时电平状态,但用数字表测量行推动晶体管的基极,虽有电压但不会跳变。行振荡电路工作,测量行推动管基极电压有跳变,测量行输出的190V处电压在190V与+B电压值间跳变,这样的问题通常发生在行输出级电路上。这个跳变是指数字有一点变化而非大范围的变化。如果用示波器观察波形就更准确了。

例如长虹CHD2995型(CHD-7机心)CRT高清电视机的行扫描电路框图如图4-7所示。由图4-7所示的信号处理过程可以看出,该机行激励信号由TDA9332产生,行扫描电路不工作故障除检查行振荡相关电路外,还受数字变频芯片TDA9370输出的串行I2C总线控制。此控制系统输出的总线信号有两路,一路是与E2PROM进行程序交换的总线信号,另一路是与调谐器、TDA9332进行数据交换的I2C总线。也就是说,行扫描电路工作不正常,不仅与行振荡、总线信号有关,有的集成电路还与行反馈电路有关。这是因为有的高清电视机的行振荡条件中除与总线、行振荡元件有关外,还与前端数字变频电路送出正常的行同步信号有关,如采用TDA9111、TDA4856型集成电路的高清电视机就有这样的特点,而TDA9112、TDA9322等却没有这样的工作特点。行振荡集成电路TDA9332、TDA8380却需要行输出端反馈回正常的行脉冲FBP。

TDA8380与TDA9332这两块集成电路结构基本相同,其内部电路框图如图3-21所示,其中行扫描局部电路框图如图4-8所示。对于采用TDA9332或TDA8380(OM8380)的行振荡电路来说,17脚8V供电为行振荡启动电源,由主电源或数字板上的稳压电路输出,并受待机电路控制。如果此脚电压稳定,表明控制系统已工作,且有正常的I2C总线对被控电路进行控制;如果此脚电压由开机的8V又降为待机时的0V,且调谐器或TDA9332的10、11脚总线电压也返回到待机时的控制电压(4.9V,不跳变)或用示波器测量串行波形消失,表明控制系统对被控电路检测发现了故障,这时需要对总线上挂接的所有被控电路进行检测;如果无总线控制信号送入TDA9332,即使强制给17脚加电,行扫描电路也不会工作;如果17脚电压很稳定,行扫描电路不工作,则可替换TDA9332的20、21脚所连接的12MHz行振荡晶体或对TDA9332进行替换来排除故障。晶体是否工作不能用测量电压来判定,因万用表内阻的原因导致振荡频率偏移损坏行管。一般宜用示波器测量波形。如果无示波器,可采取直接替换晶体及两脚平衡电容,排除因振荡电路引起的行不工作故障。

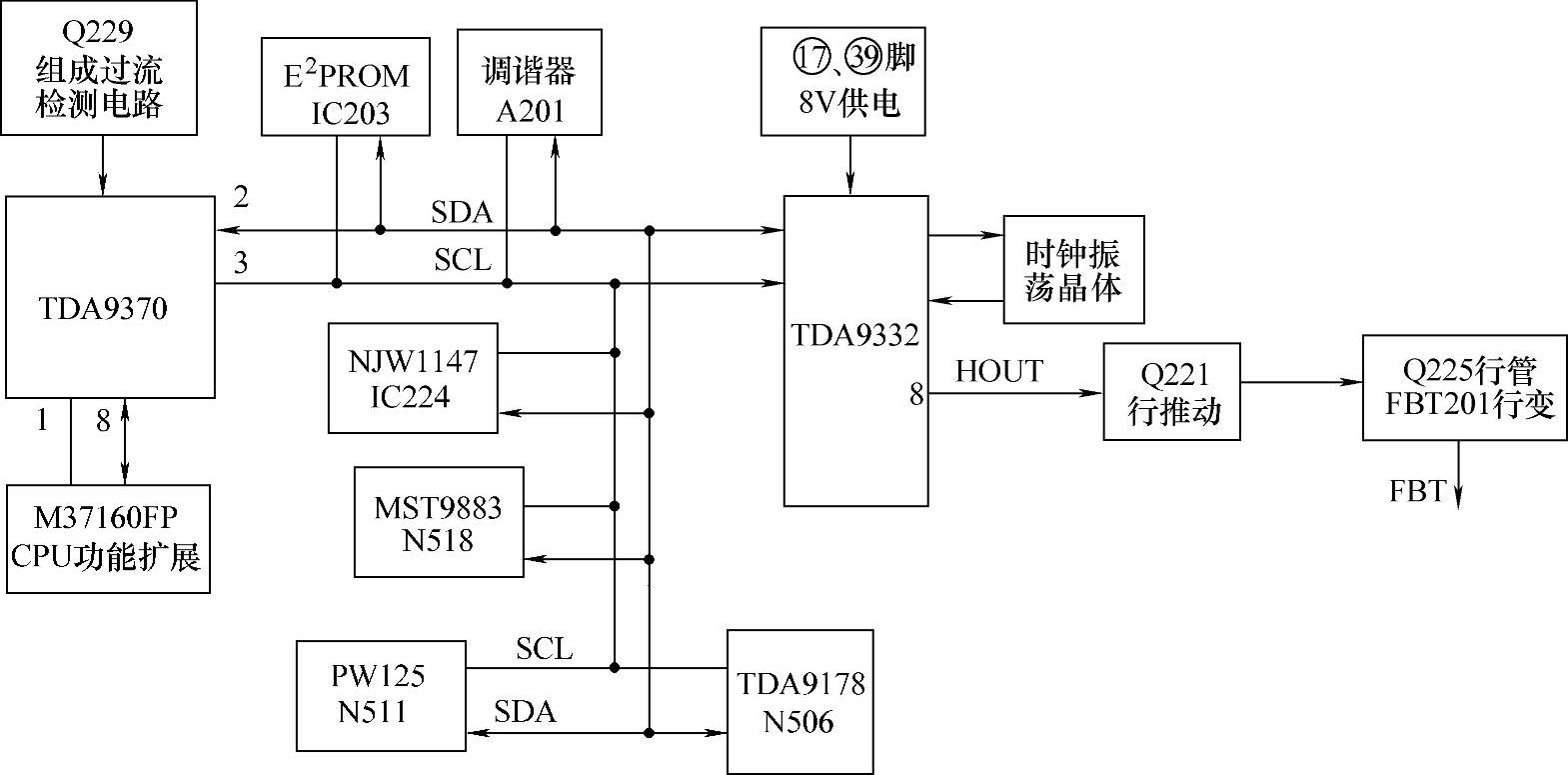

图4-7 长虹CHD2995型(CHD-7机心)CRT高清电视机的行扫描电路框图

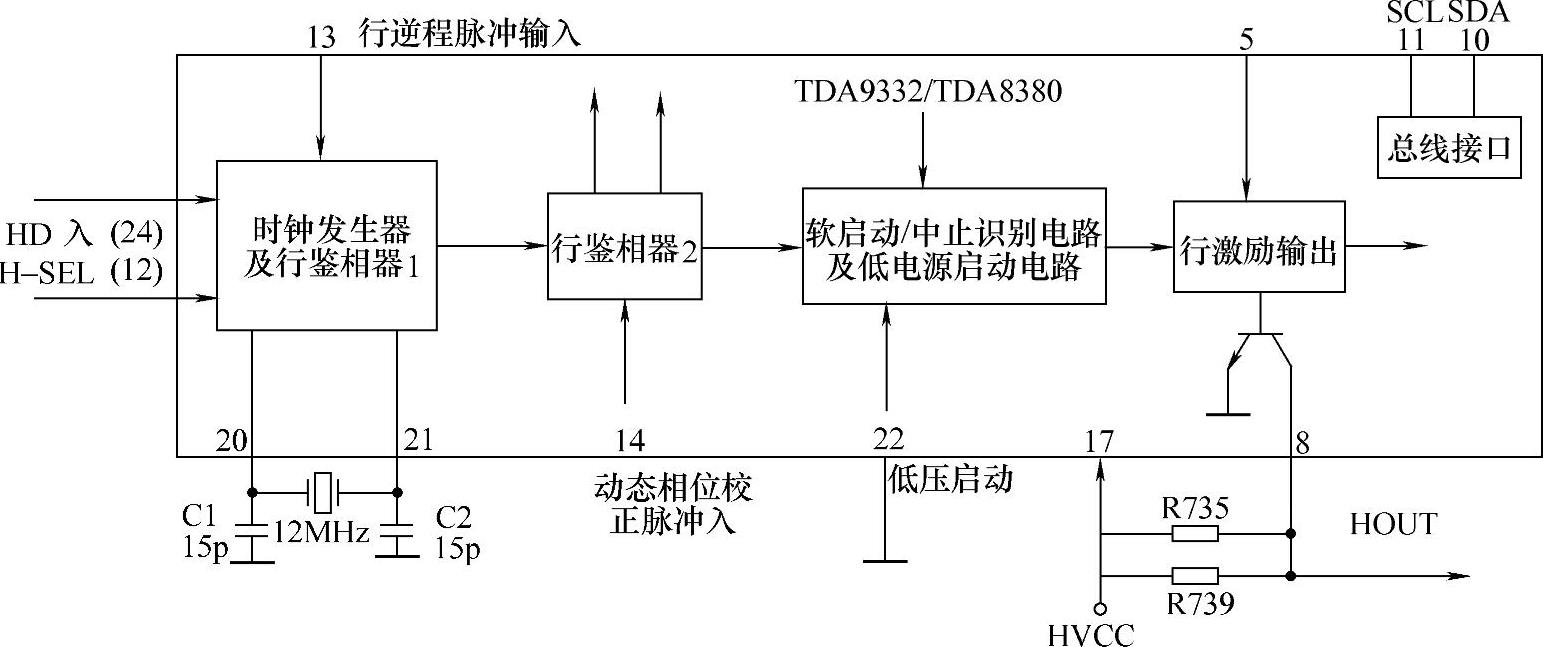

图4-8 TDA8380/TDA9332行扫描局部电路框图

另外,由于CRT高清电视机的行频较高,行输出管、行场偏转线圈及S校正电容与逆程电容均有较高的要求,在更换时应引起高度注意。

【知识链接】

CRT高清电视机的行扫描输出电路有两种:一种具有高压逆变功能;另一种仅产生行扫描电流,而没有高压逆变功能。无高压逆变功能的行输出电路主要由行输出管、阻尼管、行逆程电容、行偏转线圈和行输出变压器构成。由于该行输出变压器没有高压逆变功能,所以称此类行输出变压器为模拟行输出变压器或模拟回扫变压器。实际上此类行输出电路和普通小屏幕彩电的行输出电路工作原理是一样的。

目前,有高压逆变功能的行输出电路和普通大屏幕彩电一样,采用双阻尼管型行输出电路。此类行输出电路的行输出管、阻尼管和逆程电容被击穿,或行输出变压器T1短路,会导致部分高清电视机的主电源进入过电流保护状态,而另一部分高清电视机B+电源供电回路的限电流电阻会因过流而开路。主电源进入过电流保护状态后,有的不再输出电压,而有的开关变压器会发出高频“唧唧”叫声,输出电压低且波动。

若行逆程电容开路或引脚脱焊,会导致行输出管过压损坏或进入X射线保护状态;阻尼管开路,容易导致行输出管损坏;行偏转线圈引脚脱焊,会产生垂直一条亮线故障。
