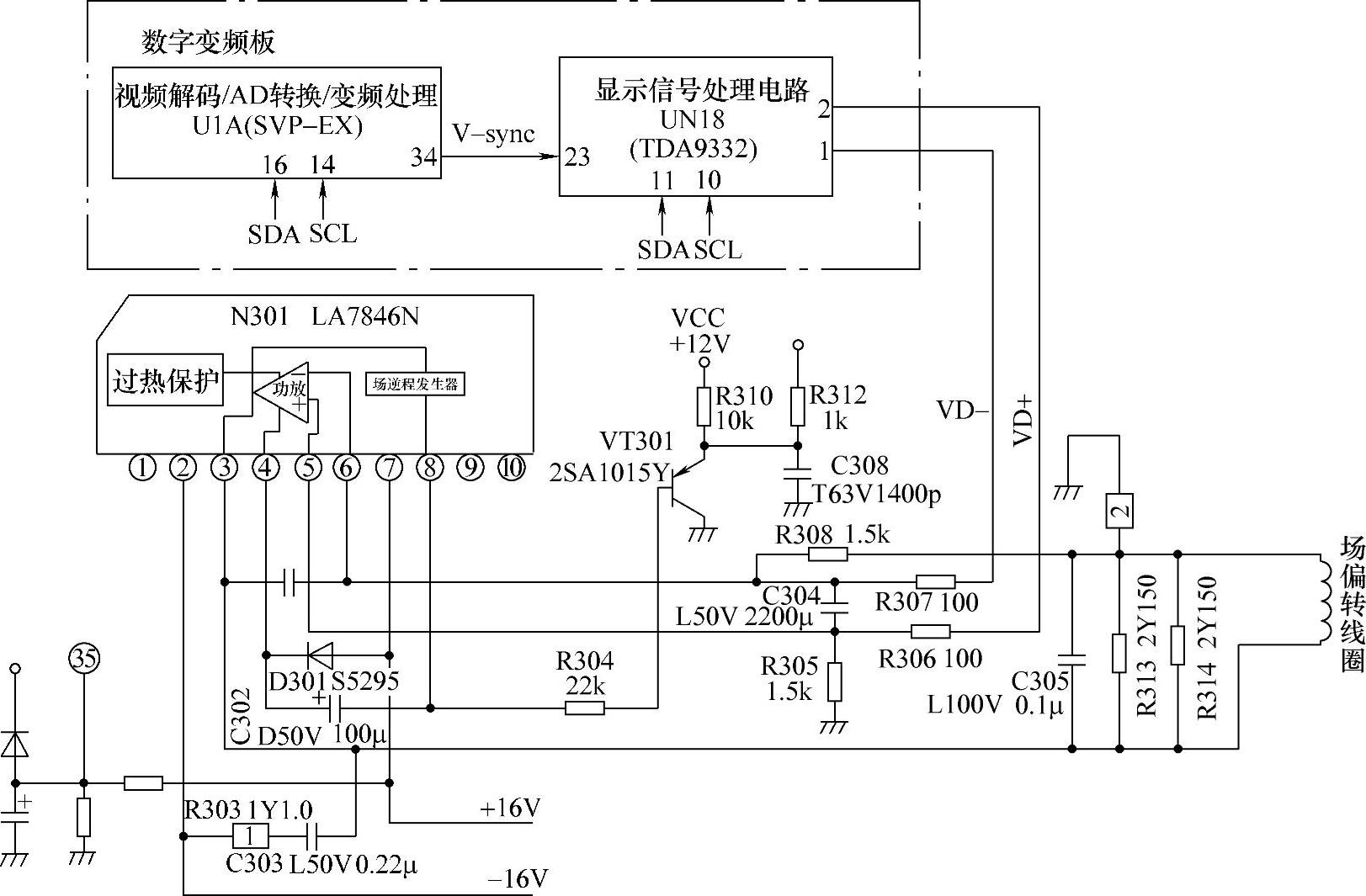

图4-5 长虹CHD-3机心CRT高清电视机场扫描电路

【例4-14】 某台长虹CHD-3机心CRT高清电视机出现水平亮线。

分析与检修：长虹CHD-3机心CRT高清电视机场扫描电路如图4-5所示。该电路分为两部分。第一部分主要集中在显示信号处理电路UN18（TDA9332）中，它包括场同步、场计数分频和场锯齿波形成、几何失真校正等电路。行场扫描信号都由TDA9332中的行振荡电路产生。TDA9332的15脚外接锯齿形成电容，其16脚外接电阻决定锯齿波幅度。场锯齿波分成两路，一路经场几何失真校正后从TDA9332的1、2脚输出，另一路送入东—西枕校电路，转换成场频抛物波信号从TDA9332的3脚输出。

若测量TDA9332的1、2脚无锯齿波电压波形，电视屏幕上会出现水平亮线故障，说明故障在TDA9332部分的场扫描小信号处理电路。这时可先检查TDA9332的15脚外接的锯齿形成电容和16脚外接电阻是否正常，若正常，应检查TDA9332的10、11脚（即总线）电压是否正常，若不正常，可能是TDA9332损坏。若正常，可进入维修模式，检查有关场总线数据是否正常，若总线数据不正常且无法调整，应更换存储器。

若测量TDA9332的1、2脚有锯齿波电压波形，可判定水平亮线故障在场输出级电路。

第二部分是场输出级电路，它主要由LA7846N（N301）及其外围元件组成。从TDA9332的1、2脚输出的正、负场锯齿波电压，输入到LA7846N的5、6脚，经功率放大后，从3脚输出，送至场偏转线圈，产生出锯齿扫描电流，控制显像管中的电子束作垂直方向的扫描。

用示波器检测，发现LA7846N的5，6脚都没有锯齿波电压波形输入，说明故障在数字变频板中TDA9332部分的场扫描小信号处理电路有问题。接着检查TDA9332的15脚外接的锯齿形成电容和16脚外接电阻均正常。检查TDA9332的10、11脚电压，发现11脚电压明显偏低，试更换TDA9332后试机，水平亮线故障排除。

检修小结：检修CRT高清电视机场扫描电路故障，首先可用示波器观察场输出集成电路的输入端有无锯齿波电压波形输入，以此来判断故障发生的部位。若测量场输出集成电路的输入端有锯齿波电压波形，可判定水平亮线故障在场输出级电路。否则，应检查前级电路。

【例4-15】 某台海信HDP2919型CRT高清电视机，图像场幅只有满屏时的2/3，图像、声音等都正常。

分析与检修：开始怀疑有关场幅的总线数据偏离。进入维修模式，将场幅数据调到最大，但屏幕上下还有近1cm拉不开，用户将就使用。半年后场幅继续缩小，图像只占1/2屏幕。

海信HDP2919型CRT高清电视机的场扫描输出电路如图4-6所示。来自数字变频板上TDA9332的场扫描信号（VD+、VD-）分别加到场输出级TDA8177的7和1脚，场锯齿波信号在集成电路内部先经场激励级进行电压放大，然后再经场输出级进行功率放大，放大后的场锯齿波信号由5脚输出送往场偏转线圈。

如果场激励信号幅度不足可能造成场幅度拉不开。对场输出块TDA8177的外围元件进行检查均正常。试将场反馈取样电阻R309两端并接一只3Ω左右的电阻，使R309阻值为0.6Ω左右。开机，图像场幅增大超出屏幕，进入总线将场幅和场线性数据调节至适当再退出，故障排除。

【例4-16】 某台海信HDP2901型CRT高清电视机场上部压缩。

分析与检修：通过故障现象分析，说明场扫描电路工作异常。测场输出电路TDA8351各脚电压时，发现1脚电压比2脚电压低，参考图4-4。它们分别来自TDA9332的1脚和2脚，TDA9332的1脚电压也比2脚电压高，怀疑消噪电容C503漏电，用1nF/63V电容更换后，故障排除。(www.daowen.com)

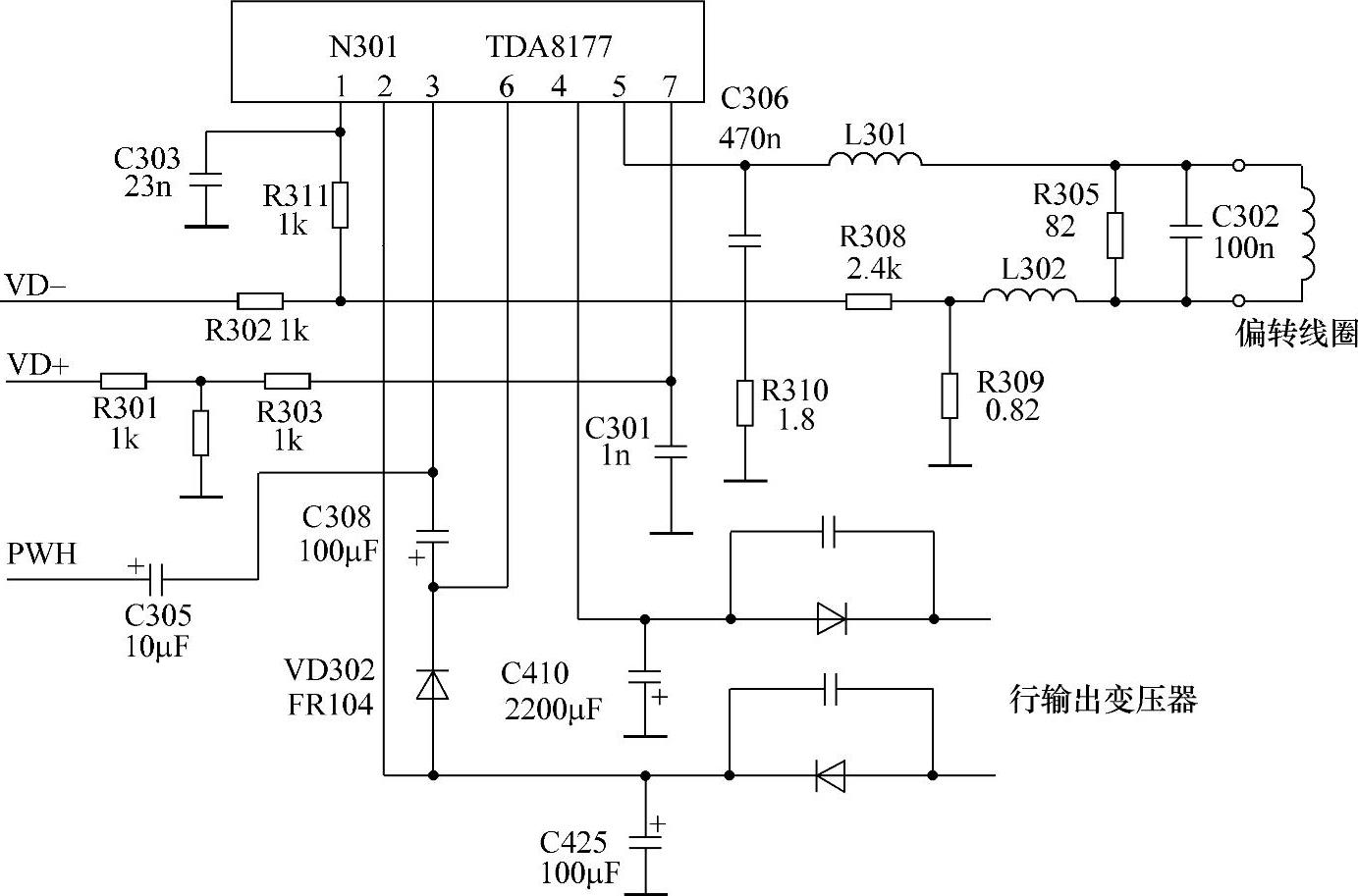

图4-6 海信HDP2919型CRT高清电视机的场扫描输出电路

【例4-17】 某台海信HDP2906G型CRT高清电视机电场幅不足。

分析与检修：通过故障现象分析，说明场扫描电路工作异常。从场输出电路的输入端送干扰信号后，场幅有变化，说明场输出电路基本正常，怀疑场扫描小信号处理电路异常。检查TDA9332第15脚接的场积分电容C507正常，查16脚外接的R512阻值增大，用39kΩ电阻更换后，故障排除。

检修小结：改变R512阻值大小可调整基准电压的参考电流，所以也就改变了15脚产生的场锯齿波幅度，从而使1脚、2脚输出的场锯齿波脉冲幅度减小，经场输出电路放大后也就产生了场幅小的故障。

【例4-18】 某台康佳P2916I型CRT高清电视机黑屏，屏幕上部有4cm左右的亮带。

分析与检修：通过故障现象分析，怀疑场扫描电路异常。

测场输出电路N401（TDA8177F）各脚电压时，发现1脚电压与正常值差别较大，而扫描芯片S1D2511第23脚电压基本正常，怀疑N401内部电路异常。更换N401后，故障排除。

【例4-19】 某台康佳P2916I型CRT高清电视机开机后，光栅下半部出现横干扰带。

分析与检修：通过故障现象分析，说明场扫描电路有元器件引脚脱焊或性能变差。

敲击电路板时故障有明显变化，初步判断场扫描电路有元器件引脚脱焊。首先，将功耗大的场输出电路的引脚补焊，但无效，查场输出电路其他元器件未见异常，检查偏转线圈的插头也正常，怀疑故障部位在场扫描小信号处理电路。检查该电路时，发现扫描芯片N302的5V供电端32脚外接的C464引脚脱焊，补焊后，故障排除。

【小经验】

CRT高清电视机场扫描输出电路TDA8177和TDA8177F是不可以相互代换的，因为TDA8177内部有泵电源电路，供电不需要太高，而TDA8177F内部去掉了泵电源电路，需要45V左右的供电。但TDA8177可用TDA8172代换。
