高清数字电视机扫描故障检修思路

时间:2023-08-27 理论教育 版权反馈
【摘要】:由于场扫描电路是由场扫描信号形成电路与场扫描输出电路两大部分组成,前者在数字变频板上,而后者在主板上。因此分析场扫描电路故障时,首先要判断故障的部位是在数字变频板上还是在主板上。场扫描输出电路一般采用双电源供电,查找故障时,先要保证电源正常,然后才能更换集成电路。作为修理人员要注意观察发现新电路和一些新型集成电路的引脚功能,这样才能更快地解决场输出电路故障。图4-4 TCL王牌CRT高清电视机的场扫描输出电路

高清数字电视机扫描故障检修思路

CRT高清电视机的场扫描输出电路是由新型集成电路组成,如TDA8177、TDA8351、TDA8359、STV9379、STV8172、LA7846N等。

康佳P3460T型CRT高清电视机的场扫描输出电路如图4-3所示,来自N301 SDA9380的场扫描信号(V+、V-)分别加到场输出级STV9379的7和1脚,场锯齿波信号在集成电路内部先经场激励级进行电压放大,然后再经场输出级进行功率放大,放大后的场锯齿波信号由5脚输出送往场偏转线圈。由行输出变压器产生的+15V为2脚供电,-15V为4脚供电,+50V为3脚供电。

TCL王牌CRT高清电视机的场扫描输出电路如图4-4所示。来自数字变频板上TDA9332的场扫描信号(V+、V-)经R301、R302、C301、C302抑制干扰脉冲后,分别加到场输出级TDA8351的2和1脚,场锯齿波信号在集成电路内部先经场激励级进行电压放大,然后再经场输出级进行功率放大,放大后的场锯齿波信号由4脚和7脚输出送往场偏转线圈。为了提高工作效率,IC301TDA8351内的功率放大器采用了双供电方式。20V电压经R304和R334限流加到IC301的3脚,为它内部缓存放大器和功率放大器提供场正程期间的工作电压。同时,95V电压一路经R309加到调整管VT307的c极,另一路经R318限流在D301、D302两端建立54V的基准电压,该电压加到VT307的b极后,VT307从e极输出53.3V的电压从IC301的6脚输入,为功率放大器提供场逆程期间的工作电压。D303是为了防止VT307不被过高的反向电压击穿而设置的。

由于场扫描电路是由场扫描信号形成电路与场扫描输出电路两大部分组成,前者在数字变频板上,而后者在主板上。因此分析场扫描电路故障时,首先要判断故障的部位是在数字变频板上还是在主板上。其方法是用电压检测法检查从数字变频板输出的上升沿场锯齿波脉冲V+和下降沿场锯齿波脉冲V-是否正常,如果不正常,则故障发生在数字变频板上输出引脚与主板上的输入引脚的相关元器件;如果正常,则故障发生在场扫描输出电路上。场扫描输出电路一般采用电源供电,查找故障时,先要保证电源正常,然后才能更换集成电路。


图4-3 康佳P3460T型CRT高清电视机的场扫描输出电路(www.daowen.com)

【小经验】

CRT高清电视机的场输出电路故障较常见,以前的修理经验认为场输出集成电路只有一个电源引入端,而现在高清电视机的场输出集成电路的电源引入端多为二至三个,也有正负电源供电的。作为修理人员要注意观察发现新电路和一些新型集成电路的引脚功能,这样才能更快地解决场输出电路故障。

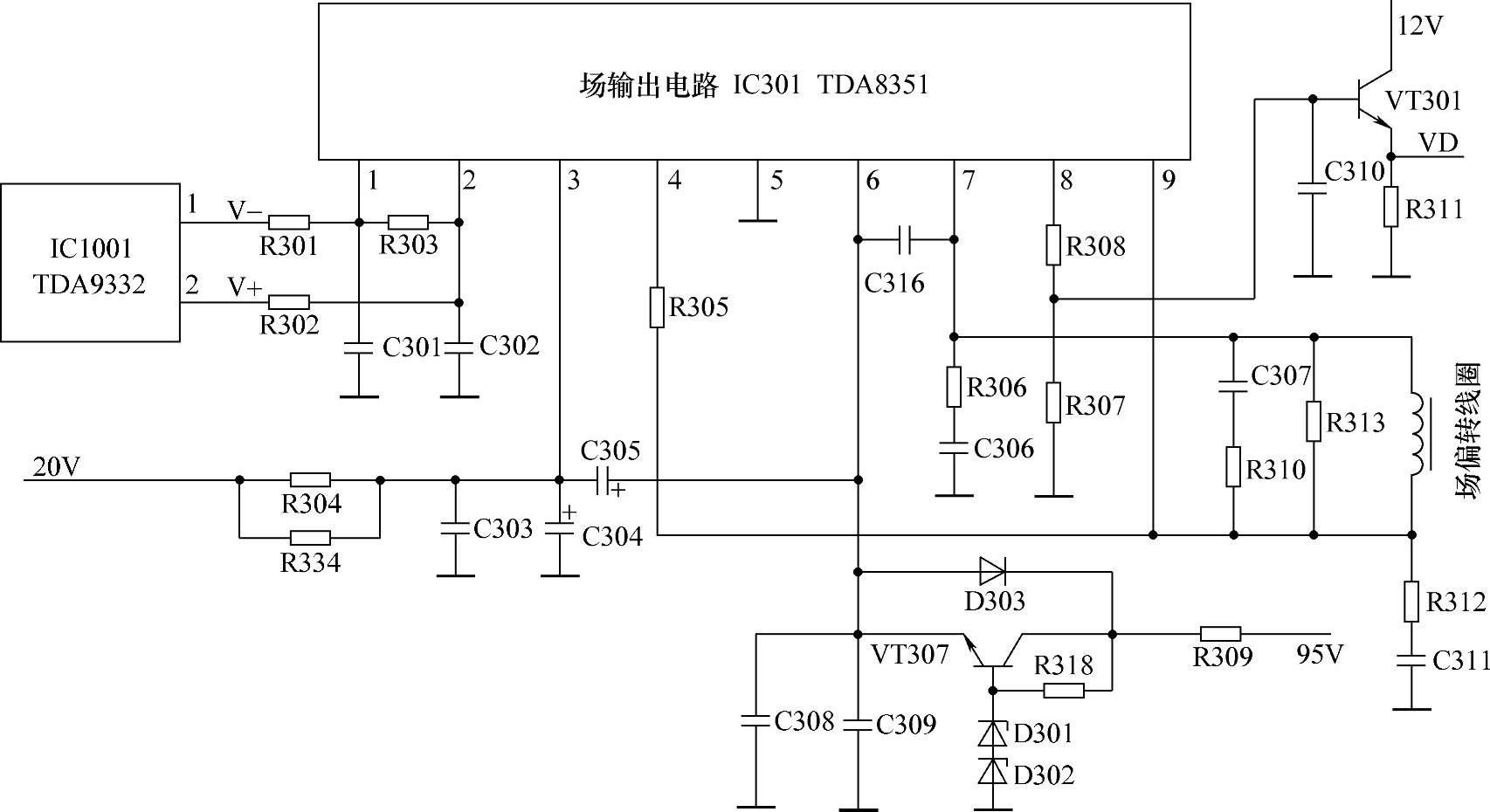

图4-4 TCL王牌CRT高清电视机的场扫描输出电路
