【例4-9】 某台TCL王牌HID29189型CRT高清电视机出现无光栅、无图像和声音，待机指示灯一直不亮。

分析与检修：该机开关电源电路原理图如图3-28所示。检测开关变压器各组二次输出电压均为0，测量整流、滤波后的300V电压正常。IC801（TDA16846）的启动端2脚电压在11～15V间波动，IC801供电端14脚电压在10～14V间波动，由此判断IC801内部振荡器已经起振。检测开关管VT801正常，IC801的13脚驱动电压为0，IC801的11脚电压为稳定的2.8V，而IC801其他引脚电压均为0。故怀疑开关变压器二次侧某组电压输出端有短路，使电源处于保护状态。依次检查+B电压输出端的15V、12V、9V、+5VA、+5VD输出端，没有发现短路现象，各组电压的整流二极管及滤波电容也都正常、断开行负载或接假负载还是没有电压输出、检测IC801外围元件没有发现异常，于是认为IC801损坏。将IC801更换后，测+B输出电压为118V，但仍然无图像和声音，后经检查发现+5VD三端稳压电路IC808（7805）虚焊（检修中发现该机型的高清电视机，由于+5VD负载较重，通过IC808电流较大，发热量大，长期工作极易造成IC808脱焊或虚焊）；仔细观察+5VA的三端稳压电路IC807也已出现了明显的虚焊现象。补焊上述焊点后，再次开机，故障排除，电视机一切正常。

【例4-10】 某台康佳P2902T型CRT高清电视机无光栅、无伴音，电源指示灯不亮。

分析与检修：由于电源电路指示灯由主电源产生的5V电压供电，所以怀疑故障是由于5V电源、主电源电路异常引起。打开机盖，发现熔断器F901的熔丝被熔断，判断主电源电路有过流现象，在路检测整流桥堆VD901正常，而在路测开关管V901三个极间的电阻均很小，怀疑V901击穿，焊下测量后发现开关管击穿，检查开关变压器T901各个绕组接的二极管正常，检查R903和尖峰脉冲吸收回路元件正常，怀疑V901属于自然损坏，更换开关管后开机，开关管再次损坏，说明还没有查到故障的根本原因，怀疑电源控制芯片N901（TDA16846）异常，将它与开关管同时更换后开机，仍导致开关管损坏，说明N901的外围元件异常，最后查出是N901第2脚外接的电阻R918阻值增大，将它与开关管更换后，故障排除。

检修小结：N901第2脚外接的R918（见图3-27）在开机瞬间用作启动电阻，而TDA16846工作后，它和C918是决定开关管V901导通时间的一个条件，所以R918阻值增大后，使C918两端建立锯齿波的速度下降，致使N901内的接通时间比较器不能正常工作，导致V901在开机瞬间不能获得正常的激励脉冲而损坏。

【例4-11】 某台厦华MT-2935A型CRT高清电视机电无光栅、无伴音，红色电源指示灯闪烁发光。

分析与检修：通过故障现象分析，说明开关电源或其负载异常，使开关电源工作在欠压保护状态。在路检查自馈电电路的VD510、V501、VD512正常，怀疑负载过流，但接假负载后开关电源输出电压仍然低，且跳变，说明故障部位还是在开关电源的自馈电电路。检查该电路时，在用100μF/63V代换C510后，故障排除。

检修小结：由于电容C510容量下降，导致VD510整流、C510滤波的电压低于正常值，不能通过V501、VD512和R513组成的稳压供电电路为电源厚膜电路SRT-G9656的4脚提供启动后的工作电压，所以SRT-G9656工作在欠电压保护状态。同样，VD510、V501、VD512异常也会产生该故障。

【例4-12】 某台海信HDP2978M型CRT高清电视机出现无光栅、无图像和声音。

分析与检修：打开机盖，发现熔丝烧黑，说明电源初级短路。检测整流二极管，发现有两只击穿短路，其余元件未见异常。更换后开机，电源指示灯闪烁，不开机，行未起振。测+B及几路次级电压正常，测数字变频板基座供电端电压8V只有6V左右，5V只有4V左右。海信HDP2978M型CRT高清电视机开关电源相关电路如图4-2所示。从图4-2中分析，8V电压不正常会导致5V电压不正常，看来故障在8V电源的负载上。检查其负载，当断开N701（TDA7439）的3脚8V供电端后，8V电压恢复正常。更换N701后，故障排除，机器恢复正常。(www.daowen.com)

【例4-13】 某台创维21D9BHT型（3D21机心）CRT高清电视机开机后自动关机。

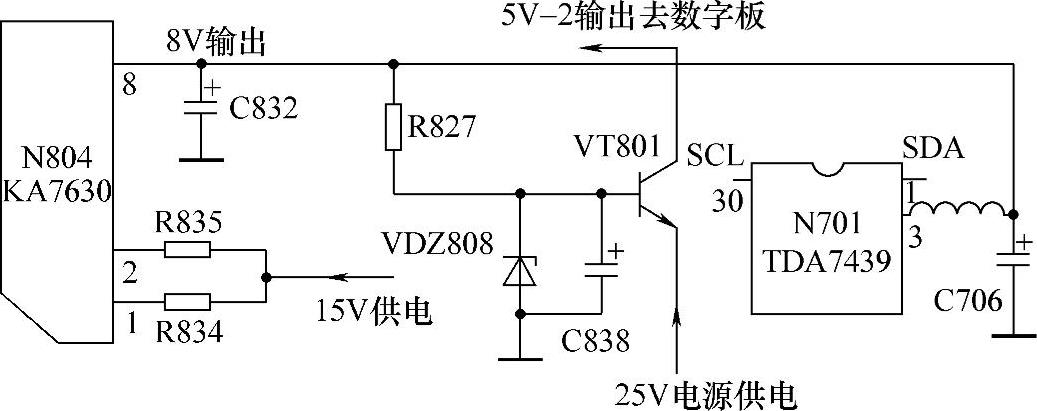

图4-2 海信HDP2978M型CRT高清电视机开关电源相关电路图

分析与检修：根据故障现象判定可能是待机电路、保护电路、负载电路异常引起。为准确判定故障部位，断开负载，故障依旧，说明负载正常，断开待机管VT102基极（即强制开机），故障依旧，由此判定故障在保护电路。本机心具有欠电压保护电路，为迅速判定故障点，把VT609集电极断开（即断开保护），故障现象消失，说明故障是由此保护电路动作引起。测保护取样电压约为290V正常，判定为误保护，怀疑VT609热稳定性差。更换C3807，故障彻底消除。

检修小结：由于本机心增加了电压过低保护电路，所以在检修同类故障时，可以通过断开此保护，来快速判定故障点，能起到事半功倍的作用。

【思考题】

1.判定CRT高清电视机开关电源的故障一般有哪几种方法？

2.简述如何检修CRT高清电视机“三无”故障？

3.在更换CRT高清电视机开关电源熔丝时要注意什么？
